Précision et sécurité des régulateurs de pression pour gaz spéciaux : le lien essentiel entre précision et protection

{{{sourceTextContent.subTitle}}}

Précision et sécurité des régulateurs de pression pour gaz spéciaux : le lien essentiel entre précision et protection

{{{sourceTextContent.description}}}

Dans les écosystèmes complexes de la fabrication de pointe, de la recherche de pointe et des traitements médicaux vitaux, la marge d’erreur se mesure souvent en parties par million. Au cœur de ces processus délicats se trouve une catégorie de matériaux essentiels : les gaz spéciaux. Il ne s’agit pas de produits de grande consommation, mais de gaz de haute pureté, souvent dangereux et toujours coûteux, tels que les agents de gravure pour semi-conducteurs (chlore, hexafluorure de tungstène), les mélanges d’étalonnage, le silane pour les cellules solaires, les gaz vecteurs d’ultra-haute pureté, ainsi que l’hélium ou le dioxyde de carbone de qualité médicale. Leur déploiement efficace repose sur un seul élément, souvent sous-estimé : le régulateur de pression pour gaz spéciaux. Ce dispositif est le gardien, chargé d’une double mission sans compromis : une précision inébranlable dans la distribution et une sécurité absolue dans le confinement. L’interaction entre ces deux exigences définit la conception, la sélection et le fonctionnement de ces instruments vitaux.

Les exigences spécifiques des gaz spéciaux

Pour comprendre le rôle du régulateur, il faut d’abord saisir la nature des gaz spéciaux. Ceux-ci présentent des défis bien supérieurs à ceux des gaz industriels ou des gaz combustibles :

Pureté extrême : la contamination est l’ennemi numéro un. Une seule infiltration d’humidité, d’oxygène ou de particules provenant des surfaces internes du régulateur peut ruiner un lot de plaquettes de semi-conducteurs valant plusieurs millions de dollars ou invalider des données analytiques critiques.
Potentiel de danger élevé : beaucoup sont toxiques (arsine, phosphine), pyrophoriques (le silane s’enflamme au contact de l’air), corrosifs (chlorure d’hydrogène) ou asphyxiants. Toute fuite est inacceptable.
Propriétés physiques : certains sont liquides sous pression (comme le GPL, mais avec des degrés de pureté plus élevés), d’autres sont en état supercritique. Le régulateur doit gérer les changements de phase et les chutes de pression rapides sans geler ni présenter de comportement erratique.
Coût : une bouteille de certains gaz de qualité électronique peut coûter des dizaines de milliers de dollars. Une utilisation inefficace ou le gaspillage induit par le régulateur représente une perte financière importante.
Dans ce contexte, le régulateur n’est pas seulement un outil de réduction de pression ; il fait partie intégrante de l’équation de pureté, de sécurité et de rentabilité du système d’alimentation en gaz.

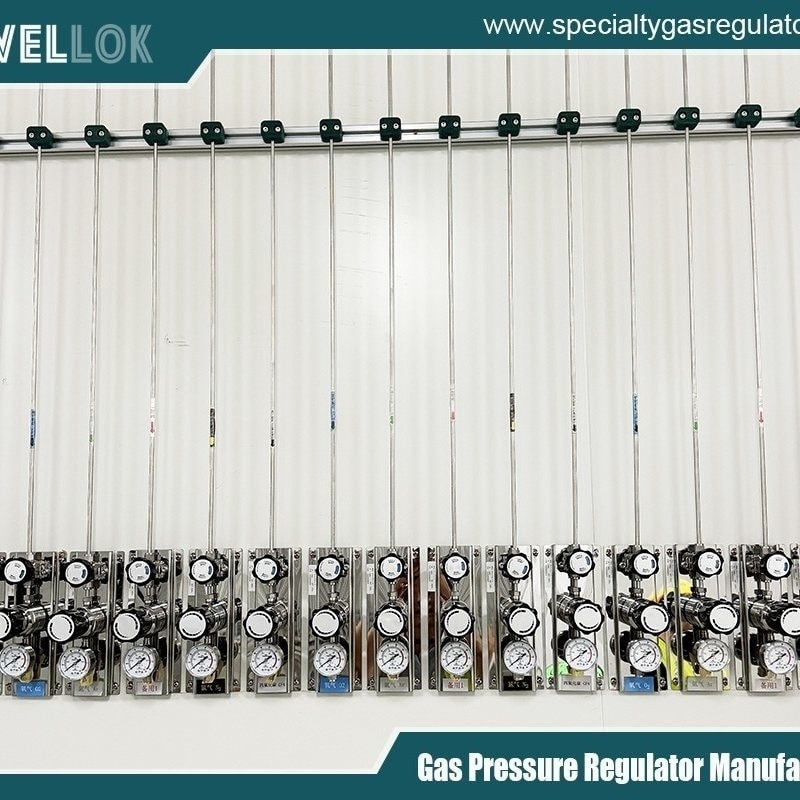

Régulateur de contre-pression vs régulateur de réduction de pression
Régulateur de contre-pression vs régulateur de réduction de pression

L’anatomie de la précision : l’ingénierie au service d’un contrôle précis

La précision d’un régulateur de pression pour gaz spécialisé désigne sa capacité à fournir une pression de sortie stable et reproductible (ou un débit, dans le cas d’un régulateur de débit massique) avec un écart minimal par rapport au point de consigne. Plusieurs facteurs clés de conception et de performance y contribuent :

Stabilité (effet de la pression d’alimentation) : elle mesure l’ampleur de la variation de la pression de sortie lorsque la pression d’entrée diminue, par exemple lorsqu’une bouteille passe d’un état plein à un état vide. Un régulateur de haute précision présente une « chute de pression » minimale. Ce résultat est obtenu grâce à des conceptions avancées :
* Conceptions à dôme ou à piston : elles utilisent une pression de gaz distincte et contrôlée (le « dôme ») pour agir sur un piston ou un grand diaphragme, fournissant ainsi une force antagoniste indépendante des variations de ressort que l’on observe dans les régulateurs standard. Il en résulte une stabilité exceptionnelle, avec souvent un effet de pression d'alimentation inférieur à 0,01 psi pour une variation de 100 psi.
* Intégration à deux étages : pour une stabilité optimale, deux régulateurs sont combinés dans un même boîtier. Le premier étage fournit une pression intermédiaire constante, isolant ainsi le deuxième étage de précision de la chute de pression de la bouteille.

Sensibilité (pression de verrouillage et de déclenchement) : un régulateur sensible s’ouvrira avec précision pour répondre à la demande et se fermera de manière étanche dès l’arrêt du débit en aval. Une mauvaise sensibilité entraîne un « fluage » — une augmentation lente de la pression de sortie après la fermeture de la vanne en aval — ce qui est dangereux et source de gaspillage. Des joints en élastomère ou en métal tendre (par exemple, Kel-F®) usinés avec précision, associés à de grandes membranes réactives, garantissent un verrouillage net.

Hystérésis : il s’agit de la différence de pression de sortie lorsque l’on s’approche du point de consigne à partir d’une pression plus élevée par rapport à une pression plus faible. Elle est due au frottement interne. Les régulateurs de haute précision minimisent l’hystérésis grâce à des guides de tige polis, des membranes roulantes et des pistons sans frottement, garantissant ainsi que le point de consigne est toujours reproductible avec précision.

Coefficient de débit (Cv) et régularité : le régulateur doit fournir le débit requis sans perte de charge significative. Plus important encore, la pression de sortie doit rester constante sur une plage de débits (bonne « caractéristique de débit »). Ceci est essentiel pour les procédés à demande variable.

La forteresse de la sécurité : une conception garantissant une intégrité absolue

La sécurité n’est pas négociable. Un régulateur installé sur une conduite de gaz toxique constitue un dispositif de confinement primaire. Ses caractéristiques de sécurité sont multiples :

Compatibilité des matériaux et finition de surface :
* Métallurgie : les corps de régulateurs sont généralement en acier inoxydable 316L (à faible teneur en carbone pour éviter la « sensibilisation » et la corrosion), en Hastelloy C-276 ou en Monel pour les gaz extrêmement agressifs comme le fluorure d’hydrogène.
* Finition interne : les surfaces sont électropolies jusqu’à obtenir un fini miroir (par exemple, 10 Ra micro-pouces ou mieux). Cela minimise la surface sur laquelle les contaminants peuvent s’adsorber et facilite une purge efficace.
* Matériaux des joints : les matériaux des membranes et des sièges sont soigneusement choisis pour leur compatibilité avec les gaz et leur faible perméabilité. Les options comprennent l’acier inoxydable, le PTFE (Teflon®), le Kalrez®, le Viton® et l’EPDM. Une incompatibilité peut entraîner un gonflement, une dégradation et une défaillance catastrophique.

Confinement et étanchéité :
* Diaphragme ou piston : pour les gaz ultra-purs ou dangereux, les régulateurs à diaphragme sont préférables. Le diaphragme agit comme un joint statique et hermétique, séparant complètement le gaz de process de la chambre à ressort et de l’environnement ambiant. Toute fuite provenant de la membrane serait externe et détectable. Les modèles à piston sont dotés de joints dynamiques qui pourraient théoriquement présenter des fuites internes.
* Joints à membrane soudés : la conception offrant la plus grande étanchéité consiste à souder la membrane au corps du régulateur, éliminant ainsi tout joint d’étanchéité ou raccord fileté susceptible de constituer une voie de fuite.
* Performances en matière de taux de fuite : les régulateurs spécialisés sont conçus et testés pour atteindre des taux de fuite d’hélium inférieurs à 1 × 10⁻⁹ atm cc/s, garantissant ainsi un confinement quasi absolu.

Dispositifs de sécurité pour la gestion de la pression :
* Soupapes de décharge internes : une caractéristique essentielle du côté sortie. Si le siège secondaire cède et qu’une pression élevée s’échappe dans la chambre basse pression, cette soupape de décharge s’ouvre à une pression prédéterminée et sûre afin de protéger les équipements en aval.
* Disques de rupture : dispositif de sécurité non refermable situé du côté de l’entrée, qui se rompt à une pression supérieure à la pression d’entrée nominale maximale du régulateur mais inférieure à la pression d’éclatement de la bouteille, offrant ainsi une dernière ligne de défense contre une surpression catastrophique.

Configurations de purge et de ventilation : les régulateurs spécialisés sont souvent équipés de plusieurs orifices (généralement des raccords NPT ou VCJ de 1/4″ ou 1/8″) destinés à la purge du système. Cela permet à l’utilisateur de purger et de remplir le régulateur ainsi que les conduites en aval avec un gaz inerte afin d’éliminer les contaminants atmosphériques avant d’introduire le gaz de procédé coûteux ou réactif.

L’écosystème des régulateurs : adapter le dispositif au gaz

Tous les gaz spéciaux ne se valent pas, et les régulateurs sont conçus en conséquence :

Gaz inertes d’ultra-haute pureté (UHP) (par exemple, azote à 99,999 %, argon) : Les régulateurs sont conçus pour garantir la pureté au point d’utilisation. Ils utilisent des joints entièrement métalliques (diaphragmes métalliques, raccords à joint frontal comme le VCJ), un volume interne minimal et un polissage interne poussé. Les chambres à ressort peuvent être ventilées pour empêcher la pénétration de l’air ambiant.
Gaz corrosifs (par exemple, HCl, HBr, WF₆) : les régulateurs sont entièrement métalliques, équipés d’un diaphragme d’étanchéité et entièrement électropolissés. Ils sont souvent dotés d’un corps chauffé pour empêcher la condensation et la corrosion en phase liquide qui en résulte. Des matériaux tels que l’Hastelloy sont couramment utilisés.
Gaz toxiques et pyrophoriques (par ex. AsH₃, SiH₄) : la priorité absolue est l’étanchéité totale. Les modèles à membrane soudée à double paroi sont courants. Ils sont utilisés dans des armoires à gaz spécialisées dotées d’un système d’évacuation en continu et d’une surveillance des gaz toxiques. Les régulateurs eux-mêmes peuvent comporter des raccords soudés et ne présenter aucun réglage externe.
Applications haute pression/haut débit (par exemple, gaz CVD) : la conception met l’accent sur une construction robuste et une stabilité à haut débit. Des modèles à piston présentant des valeurs Cv élevées peuvent être utilisés, mais en accordant une attention particulière à la compatibilité des joints et aux dispositifs de sécurité prioritaires.

Sélection, installation et fonctionnement : un protocole alliant précision et sécurité

Le choix et l’utilisation du régulateur adapté constituent un processus systématique :

Critères de sélection :
Type de gaz : le facteur le plus important qui détermine les matériaux et la conception.
Exigences de pureté : elles déterminent la nécessité de caractéristiques UHP telles que l’électropolissage et les joints métalliques.
Plages de pression : pression d’entrée (bouteille) et pression de sortie requise.
Exigences de débit : valeur Cv requise.
Certifications : conformité aux normes applicables (SEMI, CGA, etc.).
Bonnes pratiques d’installation :
Propreté : Installez le régulateur dans un environnement propre en utilisant des gants adaptés. Utilisez uniquement des outils dédiés et propres.
Technologie de raccordement : Utilisez des raccords à haute intégrité appropriés (VCJ, Ultra-Seal™). N’utilisez jamais de ruban Téflon sur des filetages coniques ; utilisez un produit d’étanchéité pour filetages compatible avec le gaz.
Purge : Suivre une procédure de purge rigoureuse (évacuation-rinçage-évacuation-remplissage) pour préparer le système.
Contrôle d’étanchéité : Utiliser un détecteur de fuites étalonné (pour les gaz inertes/traceurs) ou une solution à bulles (pour les gaz non dangereux) sur tous les raccords avant d’introduire un gaz dangereux.
Vigilance opérationnelle :
Ouvrez toujours lentement les vannes des bouteilles.
Réglez la pression avec la vanne en aval fermée afin de vérifier l’absence de fuite par fluage.
Surveillez les performances afin de détecter tout signe d’instabilité, pouvant indiquer une contamination interne ou l’usure des joints.
Respectez un calendrier strict de recertification et de maintenance, tel que spécifié par le fabricant ou les protocoles de sécurité internes.
Régulateur de contre-pression vs régulateur de pression
Régulateur de contre-pression vs régulateur de pression

Conclusion

Le régulateur de pression pour gaz spéciaux se situe à la croisée des chemins entre l’ingénierie de précision et la science rigoureuse de la sécurité. Bien plus qu’une simple vanne mécanique, c’est un instrument méticuleusement conçu dont la philosophie de conception est façonnée par les propriétés moléculaires du gaz qu’il contrôle. Sa précision garantit la répétabilité des processus, le rendement des produits et la validité des données — fondements du progrès technologique et scientifique. Sa conception axée sur la sécurité forme une barrière imprenable, protégeant le personnel, les installations et l’environnement contre des dangers potentiellement dévastateurs.

Dans les secteurs où une seule fuite non détectée ou une impureté infime peut entraîner une catastrophe financière ou une tragédie humaine, l’investissement dans un régulateur de gaz spécial correctement spécifié, correctement installé et méticuleusement entretenu n’est pas un coût d’équipement : c’est un investissement dans l’intégrité fondamentale. Alors que la technologie évolue vers des géométries de puces toujours plus petites, des analyses plus précises en laboratoire et des thérapies innovantes à base de gaz en médecine, les exigences imposées à ces humbles gardiens ne feront que s’intensifier, renforçant ainsi leur statut de l’un des points de contrôle les plus vitaux de toute la chaîne de l’innovation moderne.

Pour en savoir plus sur la précision et la sécurité des régulateurs de pression pour gaz spéciaux : le lien essentiel entre précision et protection, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/about/ pour plus d’informations.
