La progression inexorable de la technologie des semi-conducteurs, portée par les exigences de l’intelligence artificielle, du calcul haute performance et de l’Internet des objets, repose sur la précision de ses procédés fondamentaux. De même, les systèmes laser avancés, de la lithographie en ultraviolet extrême (EUV) aux applications médicales et de défense, exigent une stabilité et une pureté absolues dans leur fonctionnement. Dans ces deux domaines, le néon s’est imposé comme un élément clé, bien que souvent négligé. Sa manipulation, en particulier la réduction et le contrôle précis de la pression depuis les bouteilles à haute pression jusqu’aux outils de processus sensibles, relève d’une discipline d’ingénierie de pointe. Cet article explore l’univers spécialisé des régulateurs de pression de néon ultra-haut de pureté (UHP), en examinant leurs impératifs de conception, la science des matériaux, leurs caractéristiques de performance et le rôle essentiel qu’ils jouent pour garantir le rendement, la performance et l’innovation dans les technologies de pointe.

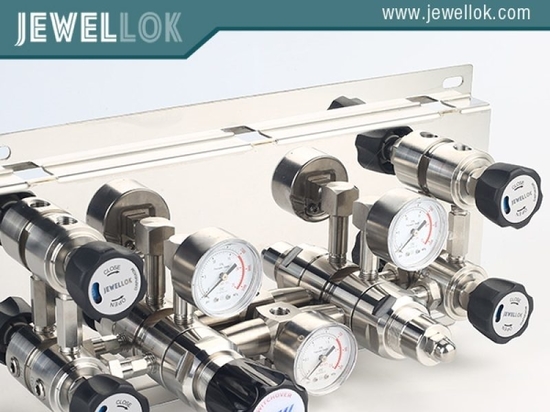

Régulateur spécialisé à deux étages en acier inoxydable pour gaz de haute pureté
L’importance cruciale du néon et de la distribution précise des gaz
Le néon, un gaz noble, est bien plus que l’élément à l’origine des enseignes rouges emblématiques. Dans l’industrie des semi-conducteurs, c’est un composant irremplaçable des mélanges pour lasers à excimère utilisés en lithographie dans l’ultraviolet profond (DUV) et, plus crucial encore, en tant que milieu amplificateur dans les systèmes à plasma généré par laser (LPP) pour la lithographie EUV à 13,5 nm. Le procédé EUV, qui permet d’imprimer des motifs inférieurs à 10 nm, consomme d’énormes quantités de néon, tant pour la génération de plasma que pour ses fonctions de gaz tampon. Dans les applications laser, les mélanges néon-hélium sont des éléments essentiels de divers types de lasers, tandis que le néon pur est utilisé dans des indicateurs haute tension spécialisés et dans la recherche sur le plasma.

Le point commun est l’exigence d’une pureté ultra-élevée (UHP), généralement définie comme étant de 99,999 % (grade 5,0) ou plus, avec des limites strictes concernant les contaminants critiques tels que l’humidité (H₂O), l’oxygène (O₂), les hydrocarbures totaux (THC) et les particules. Des impuretés à des niveaux de l'ordre de quelques parties par million (ppm) voire de quelques parties par milliard (ppb) peuvent avoir des effets catastrophiques : dans les lasers, elles réduisent l'efficacité de l'émission laser, déstabilisent la sortie et endommagent les composants optiques ; dans la fabrication de semi-conducteurs, elles introduisent des défauts, réduisent le rendement des plaquettes et contaminent les chambres de source EUV valant plusieurs millions de dollars.

Un régulateur de pression est le gardien de cette chaîne de pureté. Sa fonction — réduire une pression de bouteille élevée et variable (souvent supérieure à 2 000 psig) à une pression stable, faible et spécifique au procédé — doit être remplie sans ajouter de contaminants, sans introduire d’instabilité ni provoquer de débit disproportionné. Un régulateur industriel standard est une source de dégazage, de génération de particules et de contamination métallurgique, ce qui le rend totalement inadapté à une utilisation UHP. Ainsi, le régulateur de néon UHP est un composant sur mesure conçu selon les principes de pureté, de stabilité et de propreté.

Philosophie de conception et composants clés d’un régulateur de pression de néon UHP
La conception d’un régulateur UHP consiste à minimiser toutes les sources potentielles de contamination et à maximiser la capacité de débit et la stabilité.

2.1 Choix des matériaux : le fondement de la pureté

Corps et composants internes : l’acier inoxydable 316L, en particulier une variante électropolie (EP) ou fondue sous vide (par exemple, 316L VAR), est la norme. L’électropolissage élimine les imperfections de surface, créant une couche d’oxyde passive et lisse qui minimise l’adsorption et facilite le nettoyage. Pour les applications les plus critiques, les composants peuvent être fabriqués à partir d’alliages spéciaux tels que le Monel ou l’Inconel afin d’assurer une compatibilité spécifique.
Technologie d’étanchéité : les joints en élastomère (par exemple, Viton, EPDM) sont généralement proscrits en raison de leur perméabilité et de leur dégazage. On utilise à la place des joints à membrane métallique. Le régulateur lui-même utilise une membrane métallique soudée (souvent en acier inoxydable) pour séparer le gaz de process de la chambre à ressort. Tous les raccordements au système de gaz utilisent des raccords à joint frontal (par exemple, VCJ®, VCO®) avec des joints métalliques (cuivre tendre ou nickel), garantissant une étanchéité hermétique sans jeu qui peut être établie et rompue à plusieurs reprises sans générer de particules.
Finition de surface interne : un polissage mécanique de haute qualité suivi d’un électropolissage est essentiel. Il en résulte une surface présentant une faible valeur Ra (rugosité moyenne), souvent inférieure à 15 micro-pouces, ce qui réduit la surface sur laquelle l’humidité et les impuretés peuvent adhérer.
2.2 Configuration interne : membrane ou piston

Régulateurs à membrane : ils sont privilégiés pour la plupart des applications au néon à ultra-haute pression (UHP). Une membrane métallique souple et soudée sert à la fois d’élément de détection et de joint d’étanchéité. Ces régulateurs offrent une excellente sensibilité, une faible hystérésis et, surtout, une conception « en cul-de-sac » où le ressort et le mécanisme de réglage sont isolés du flux de gaz, ce qui empêche toute contamination.
Régulateurs à piston : bien qu’ils offrent un débit plus élevé pour une taille donnée, l’interface coulissante entre le piston et le manchon constitue une source potentielle de frottement, d’usure et de génération de particules. Pour le néon UHP, ils sont moins courants, sauf s’ils sont spécifiquement conçus avec des surfaces trempées et appariées avec précision, ainsi qu’un système intégré de filtration des particules.
2.3 Caractéristiques spécifiques à l’utilisation du néon

Coefficient de débit élevé (Cv) : le faible poids moléculaire du néon (20,18 g/mol) implique qu’il nécessite un débit volumétrique plus élevé que des gaz plus lourds comme l’argon pour un débit massique équivalent. Les régulateurs pour le néon doivent être conçus avec des orifices de grande taille et des passages internes optimisés afin d’atteindre le Cv nécessaire sans perte de charge excessive ni conditions d’écoulement sonique.
Éléments getteurs non évaporables (NEG) : Certains régulateurs avancés intègrent des matériaux getteurs frittés dans leurs cavités internes. Ces éléments adsorbent activement les traces de H₂, CO, CO₂ et N₂, purifiant en continu le flux de gaz lors de son passage.
Dissipateurs thermiques ou corps chauffés : Dans les applications à haut débit, la dilatation adiabatique du gaz (effet Joule-Thomson) peut entraîner un refroidissement important, susceptible de provoquer la formation de glace (à partir de traces d’humidité) et une instabilité de la pression. Certains régulateurs intègrent des dissipateurs thermiques ou des bandes chauffantes externes afin de maintenir une température constante du corps.

Caractéristiques de performance et validation
La fiche technique d’un régulateur de néon UHP en dit long sur ses capacités.

Pression d’entrée nominale : généralement 3 000 ou 6 000 psig, compatible avec les bouteilles de néon haute pression standard.
Plage de pression de sortie : les modèles à réglage fin peuvent avoir une plage de 0 à 100 psig, tandis que les modèles à haut débit peuvent atteindre 500 psig. La stabilité de la pression de sortie est primordiale.
Maintien de la pureté du gaz : le régulateur lui-même doit être certifié pour ajouter moins de 1 ppm d’impuretés totales (H₂O, O₂, THC, CO, CO₂, N₂). Ceci est validé par un test d’étanchéité au spectromètre de masse à hélium (à < 4,0 × 10⁻¹⁰ atm cc/sec He) et par un dégazage/une analyse rigoureux selon des protocoles tels que la norme SEMI F-20.
Capacité de débit : exprimée sous forme de valeur Cv ou à l’aide de courbes de débit spécifiques pour le néon. Elle doit être suffisante pour répondre à la demande de pointe de l’outil sans « chute de pression » (baisse de la pression de sortie à mesure que le débit augmente).
Propreté : le nombre de particules est mesuré selon des normes telles que IEST-STD-CC1246D, qui exigent souvent < 5 particules > 0,1 µm par pied cube de volume de gaz traversé. Les composants sont nettoyés dans des salles blanches de classe 100 à l’aide de rinçages au solvant, puis séchés sous vide.

Considérations spécifiques à l’application
4.1 Fabrication de semi-conducteurs – Lithographie EUV :
Il s’agit de l’application la plus exigeante. Une source EUV consomme du néon à des débits de plusieurs dizaines de litres par minute. Le système d’alimentation en gaz, y compris les régulateurs, doit fournir un débit ultra-stable et constant d’une impulsion à l’autre afin de maintenir la stabilité du plasma et de protéger les optiques du collecteur, qui sont coûteuses. Des panneaux redondants à double régulateur avec basculement automatique sont la norme pour garantir une alimentation continue pendant les changements de bouteilles. La moindre impureté peut se déposer sur les optiques, réduisant ainsi la réflectivité et compromettant le débit du scanner.

4.2 Applications laser :
Pour les lasers à excimère (ArF, KrF) et les lasers He-Ne, la homogénéité du mélange gazeux est essentielle. Un régulateur UHP sur l’alimentation en néon garantit que le gaz de base est exempt de contaminants. Dans les lasers CO₂ à haute puissance, le néon est souvent utilisé comme gaz tampon ; les impuretés peuvent entraîner la formation d’arcs électriques et une décharge instable. La stabilité du régulateur influence directement la qualité du faisceau et la constance de la puissance du laser.

4.3 Applications analytiques et de recherche :
En spectrométrie de masse ou dans d’autres équipements analytiques utilisant le néon comme gaz vecteur ou réactif, la pureté est essentielle pour la stabilité de la ligne de base et la sensibilité de détection. La recherche sur les plasmas à basse température ou la fusion nucléaire (où le néon peut être utilisé pour le refroidissement radiatif) exige également les plus hauts niveaux d’intégrité du gaz.

Intégration, bonnes pratiques et tendances futures
La mise en œuvre d’un régulateur de néon UHP ne se résume pas à une simple installation. Elle nécessite une approche globale du système d’alimentation en gaz :

Composants en amont/en aval : le régulateur doit être associé à des vannes de bouteille certifiées UHP, à des filtres à particules (souvent de 0,003 µm) et à des collecteurs de vannes PURGE-PROCESS-VENT.
Installation correcte : des techniques telles que le « limage à plat » des joints métalliques, le respect de la séquence de serrage et le contrôle d’étanchéité à l’aide d’un détecteur d’hélium sensible sont obligatoires.
Passivation et conditionnement : avant la première utilisation, le système est souvent passivé avec un gaz inerte et conditionné par un flux de gaz de procédé afin de saturer les sites d’adsorption.
Les tendances futures repoussent encore plus loin les limites :

Régulateurs intelligents intégrés : intégrant des capteurs de pression et de température, des débitmètres et une connectivité IoT pour la surveillance en temps réel, la maintenance prédictive et l’enregistrement des données à des fins d’analyse du rendement.
Fabrication additive (FA) : l’impression 3D des corps de régulateurs permet d’obtenir des géométries internes monolithiques optimisées qui minimisent les zones mortes, améliorent la dynamique d’écoulement et réduisent les zones de contamination potentielles impossibles à usiner de manière traditionnelle.
Gettérage amélioré : développement de matériaux NEG plus efficaces et sélectifs, intégrés directement dans les voies d’écoulement du gaz pour une purification en temps réel et in situ.

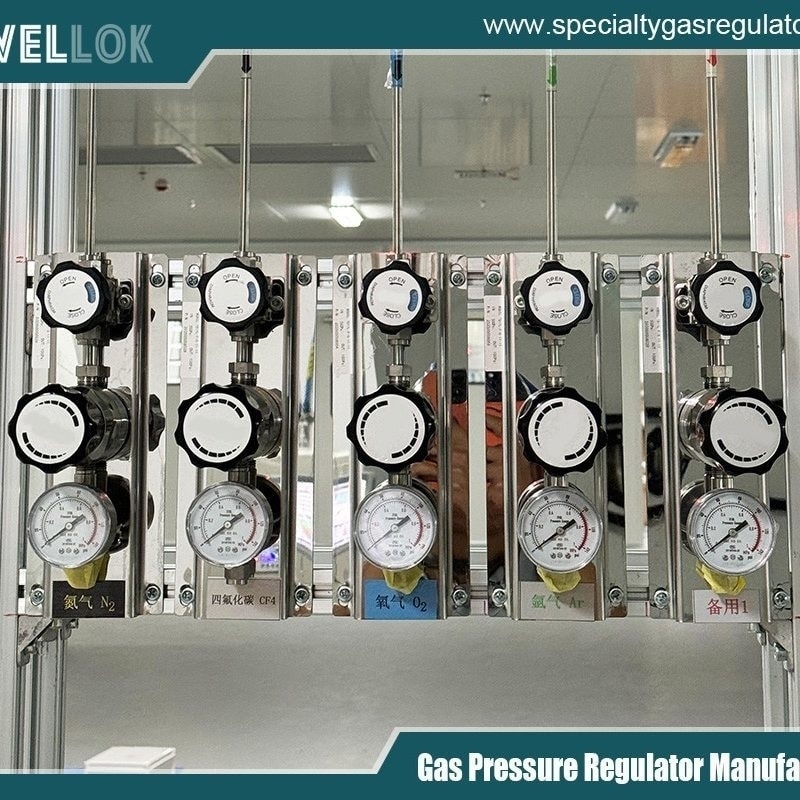

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Conclusion
Le régulateur de pression de néon ultra-haut de pureté est un modèle d’ingénierie de précision, un point de jonction critique où le stockage à haute pression rencontre l’univers infiniment précis de la fabrication à l’échelle nanométrique et de la science photonique. Il ne s’agit pas d’une simple vanne standard, mais d’un dispositif de sécurité soigneusement conçu, garantissant que le néon — une ressource vitale et coûteuse — soit fourni avec la pureté irréprochable et la stabilité à toute épreuve exigées par les technologies les plus avancées de la planète. À mesure que les nœuds des semi-conducteurs continuent de se miniaturiser et que les applications laser gagnent en sophistication, l’évolution de ces régulateurs — vers davantage d’intelligence, d’intégration et de pureté intrinsèque — restera un moteur discret mais essentiel du progrès. Dans l’écosystème de la fabrication de haute technologie, ils témoignent du fait que c’est la maîtrise des fondamentaux, jusqu’au dernier atome de gaz, qui nous permet en fin de compte de construire l’avenir.
