Comment fonctionne un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales ?

Comment fonctionne un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales ?

Dans les secteurs où un approvisionnement continu en gaz spéciaux est crucial, comme la fabrication de semi-conducteurs, la production pharmaceutique et la recherche en laboratoire, les interruptions de flux peuvent engendrer des arrêts de production coûteux, compromettre des expériences, voire présenter des risques pour la sécurité. Les gaz spéciaux, notamment l'azote, l'oxygène, l'argon, l'hélium et divers mélanges de haute pureté, sont stockés dans des bouteilles haute pression. La gestion manuelle de ces bouteilles, nécessaire pour assurer une transition fluide lors de leur vidange, est inefficace et source d'erreurs humaines. C'est là qu'intervient un système de commutation entièrement automatisé .

Un collecteur de commutation automatique pour bouteilles de gaz spéciales est un système de distribution de gaz avancé conçu pour basculer automatiquement entre plusieurs sources de gaz (généralement deux batteries de bouteilles) sans intervention manuelle. Il surveille en temps réel les niveaux de pression du gaz et déclenche une commutation lorsque la réserve principale est presque épuisée, garantissant ainsi un approvisionnement continu aux applications en aval. Cette technologie intègre des composants mécaniques, électroniques et pneumatiques pour une fiabilité, une sécurité et une efficacité optimales. Cet article présente en détail les composants, les principes de fonctionnement, les avantages, les applications et les aspects de maintenance de ces systèmes, offrant ainsi une vue d'ensemble technique complète.

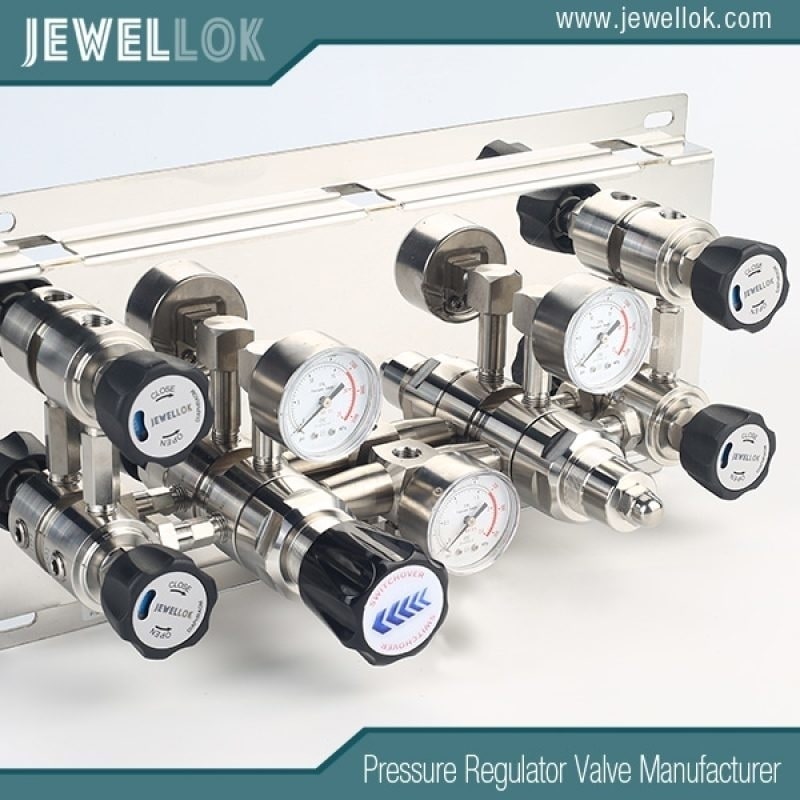

collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales
Composants clés du système

Pour comprendre le fonctionnement d'un collecteur de commutation entièrement automatique, il est essentiel de se familiariser avec ses composants principaux. Ces systèmes sont conçus avec précision pour gérer les gaz à haute pression tout en préservant leur pureté et en empêchant toute contamination.

Groupes de bouteilles de gaz : Le collecteur relie généralement deux groupes indépendants de bouteilles de gaz. Chaque groupe est constitué d’une ou plusieurs bouteilles raccordées en parallèle par un collecteur principal. Ce collecteur est un ensemble de tuyauterie qui recueille le gaz de plusieurs bouteilles et le dirige vers la conduite principale. Les bouteilles sont fixées par des flexibles ou des tuyaux munis de clapets anti-retour afin d’empêcher le reflux et d’assurer une circulation unidirectionnelle du gaz.
Régulateurs de pression : Au cœur du système se trouvent des régulateurs de pression à deux étages, un par banc. Ceux-ci réduisent la pression élevée des cylindres (souvent de 2 000 à 3 000 psi) à une pression de ligne utilisable (par exemple, de 50 à 150 psi). Les collecteurs automatiques intègrent souvent des régulateurs qui s’ajustent dynamiquement lors des commutations afin de maintenir une pression de sortie constante.
Vannes d'inversion et actionneurs : L'automatisation repose essentiellement sur les vannes d'inversion, actionnées par des électrovannes ou des vérins pneumatiques. Ces vannes contrôlent le flux de gaz, en le dirigeant du banc principal vers le banc secondaire (de réserve). Dans les systèmes entièrement automatisés, des électrovannes ou des vérins pneumatiques répondent aux signaux de commande pour une commutation fluide.
Capteurs et transducteurs de pression : des transducteurs de pression électroniques surveillent la pression d’entrée de chaque banc de cylindres. Ces capteurs fournissent des données en temps réel à l’unité de contrôle, détectant les chutes de pression en dessous d’un seuil prédéfini (par exemple, 100 à 200 psi), signalant ainsi une défaillance du système.
Unité de contrôle ou automate programmable : Un automate programmable (PLC) ou un panneau de commande à microprocesseur traite les données des capteurs et exécute la logique de commutation. Il comprend des alarmes, des afficheurs pour les relevés de pression et des interfaces pour la surveillance à distance. Les unités avancées peuvent intégrer des protocoles de communication numérique comme Modbus pour l’intégration aux systèmes SCADA.
Soupapes de sécurité et dispositifs de sûreté : pour prévenir toute surpression, des disques de rupture ou des soupapes de sûreté sont installés. Des filtres et des purificateurs garantissent la pureté du gaz, tandis que des vannes d’isolement permettent le remplacement sécurisé des bouteilles.
Alimentation électrique et système de secours : Les systèmes entièrement automatiques nécessitent une alimentation électrique, souvent complétée par des batteries de secours pour garantir leur fonctionnement en cas de coupure de courant. Certains modèles intègrent des systèmes pneumatiques de secours pour une commutation sécurisée.
Ces composants sont généralement montés sur un panneau mural ou un support au sol, construits à partir de matériaux résistants à la corrosion comme l'acier inoxydable pour supporter des gaz spéciaux sans dégradation.



Principe de fonctionnement

Le fonctionnement d'un collecteur de commutation entièrement automatique peut être décomposé en une séquence d'étapes automatisées, régies par une logique basée sur la pression et des commandes électroniques.

Initialement, le système est configuré avec une batterie de gaz comme source principale (active) et l'autre comme réserve. Le gaz circule des bouteilles principales vers le collecteur, puis vers le détendeur, et enfin vers l'application via la conduite de distribution. L'unité de contrôle surveille en permanence la pression dans les deux batteries grâce à des transducteurs.

Lorsque la pression du banc principal chute jusqu'à un seuil prédéfini (indiquant que les cylindres sont presque vides), l'unité de contrôle déclenche la commutation. Cela implique :

Phase de détection : Les capteurs de pression détectent la baisse de pression. L’automate programmable compare la valeur mesurée au seuil et vérifie qu’il ne s’agit pas d’une fluctuation transitoire.
Actionnement des vannes : L’unité de commande envoie un signal pour fermer la vanne du banc principal et ouvrir celle du banc de réserve. Dans les systèmes à solénoïdes, cette opération est quasi instantanée, souvent en quelques millisecondes, afin d’éviter toute chute de pression dans la conduite.
Égalisation de la pression : lors de la commutation, les régulateurs assurent une transition en douceur en puisant momentanément dans les deux bancs si nécessaire, évitant ainsi les pics et les chutes de pression. Les systèmes avancés utilisent une régulation proportionnelle pour moduler le débit.
Activation de l'alarme : Une alarme sonore ou visuelle avertit les opérateurs qu'un changement de système a eu lieu, les incitant à remplacer les bouteilles vides. Le système peut également envoyer des notifications par courriel ou via une intégration avec un logiciel de gestion des installations.
Réinitialisation et reconfiguration : Après le remplacement des bouteilles vides et la mise sous pression du système, l’opérateur réinitialise ce dernier manuellement ou automatiquement. Certains collecteurs alternent les systèmes pour assurer une utilisation uniforme.
Ce processus se répète autant de fois que nécessaire, assurant ainsi une redondance. Dans les groupes de cylindres multiples, le collecteur peut intégrer une logique en cascade, où les cylindres se vident séquentiellement afin d'optimiser l'utilisation avant l'épuisement complet du groupe.

Contrairement aux systèmes semi-automatiques, qui nécessitent une réinitialisation manuelle après chaque basculement, les systèmes entièrement automatiques gèrent l'intégralité du cycle électroniquement, ce qui les rend idéaux pour un fonctionnement 24h/24 et 7j/7.



Avantages des collecteurs de commutation entièrement automatiques

L'adoption de collecteurs entièrement automatisés offre plusieurs avantages techniques et opérationnels :

– Approvisionnement continu : En éliminant l’intervention manuelle, ces systèmes minimisent les temps d’arrêt, ce qui est crucial dans des processus comme la chromatographie en phase gazeuse ou la découpe laser où les interruptions de gaz peuvent ruiner des lots ou endommager l’équipement.

– Sécurité renforcée : La détection automatique réduit l’exposition aux gaz sous haute pression lors des changements de bouteilles. Des fonctions telles que la détection des fuites et l’arrêt automatique préviennent les accidents.

– Gain d’efficacité et réduction des coûts : L’optimisation de la consommation de gaz grâce à une surveillance précise réduit le gaspillage. La surveillance à distance permet une maintenance prédictive, diminuant ainsi les coûts de main-d’œuvre.

– Maintien de la pureté : Les conceptions en circuit fermé empêchent la contamination atmosphérique, ce qui est essentiel pour les gaz spéciaux dont le niveau de pureté dépasse 99.999 %.

– Évolutivité : Les systèmes peuvent être étendus avec des banques supplémentaires ou intégrés à des réseaux de distribution de gaz plus vastes.

Cependant, ces avantages s'accompagnent de coûts initiaux plus élevés que ceux des collecteurs manuels, et ils nécessitent des sources d'énergie fiables.



Applications dans diverses industries

Les collecteurs de commutation entièrement automatiques sont largement utilisés dans les secteurs exigeant un approvisionnement en gaz fiable :

Dans le secteur de la fabrication des semi-conducteurs, ils fournissent des gaz inertes comme l'argon pour le traitement des plaquettes, où même de brèves interruptions peuvent paralyser des chaînes de production coûtant des millions.

Les laboratoires pharmaceutiques et biotechnologiques les utilisent comme gaz d'étalonnage dans les instruments d'analyse, garantissant ainsi des résultats cohérents dans le développement de médicaments.

Les établissements médicaux les utilisent pour l'administration d'oxygène et d'oxyde nitreux dans les hôpitaux, assurant ainsi le soutien des systèmes vitaux.

Les applications industrielles comprennent le soudage avec gaz de protection et le conditionnement alimentaire sous atmosphère modifiée.

Les services d'essais et d'étalonnage environnementaux font appel à eux pour obtenir des mélanges gazeux précis dans le cadre de la surveillance des émissions.



Entretien et considérations de sécurité

Un entretien régulier est essentiel pour garantir la longévité et la sécurité. Des inspections régulières doivent permettre de détecter les fuites à l'aide de solutions savonneuses ou de détecteurs électroniques. Les capteurs de pression et les vannes doivent être étalonnés annuellement, conformément aux instructions du fabricant.

Le remplacement des bouteilles de gaz doit être effectué dans des zones bien ventilées, les opérateurs portant un équipement de protection individuelle. Les composants électriques doivent être mis à la terre pour éviter les décharges électrostatiques.

Les problèmes courants incluent la dérive des capteurs, le blocage des vannes ou les pannes de courant ; le dépannage nécessite des outils de diagnostic sur le panneau de commande.

Le respect de normes telles que NFPA ou ISO garantit la conformité.




collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales
Conclusion

Un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux représente le summum de la technologie de gestion des gaz. Il automatise le passage d'une batterie de bouteilles à l'autre pour garantir une alimentation en gaz continue, sûre et efficace. Grâce à l'intégration de capteurs, de vannes et de commandes intelligentes, il pallie les limitations des systèmes manuels et devient indispensable dans les environnements critiques. À mesure que les industries s'orientent vers l'automatisation, ces collecteurs continueront de jouer un rôle clé dans l'amélioration de la productivité et de la fiabilité.

Pour en savoir plus sur le fonctionnement d'un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales , vous pouvez consulter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/gas-changeover-system/ pour plus d'informations.
