Comment fonctionne une vanne régulatrice de gaz spéciale ?

Comment fonctionne une vanne régulatrice de gaz spéciale ?

Dans les secteurs où la précision et la sécurité sont primordiales, les détendeurs de gaz spéciaux jouent un rôle crucial dans la gestion du débit et de la pression des gaz de haute pureté. Ces dispositifs sont indispensables pour des applications allant des analyses de laboratoire à la fabrication de semi-conducteurs, garantissant une distribution des gaz à des pressions constantes et contrôlées, sans contamination. Contrairement aux détendeurs de gaz standard utilisés pour les combustibles courants comme le propane ou le gaz naturel, les détendeurs de gaz spéciaux sont conçus pour des gaz ultra-purs, souvent réactifs ou corrosifs, tels que l'hélium, l'argon, l'hydrogène ou l'azote. Ils maintiennent un haut niveau de pureté grâce à l'utilisation de matériaux comme l'acier inoxydable ou le laiton, qui résistent à la corrosion et préviennent les fuites.

Pour comprendre le fonctionnement d'une vanne de régulation de gaz spéciale, il est nécessaire d'examiner ses composants, ses principes de fonctionnement et ses variantes. Cet article explore les mécanismes de ces régulateurs, en soulignant leur importance pour le maintien de l'efficacité et de la sécurité opérationnelles. En régulant la pression des bouteilles (souvent supérieure à 3 000 psi) jusqu'à des niveaux utilisables (quelques psi seulement), ces vannes préviennent les dommages matériels, garantissent la précision des processus et protègent les utilisateurs contre les risques de surpression.

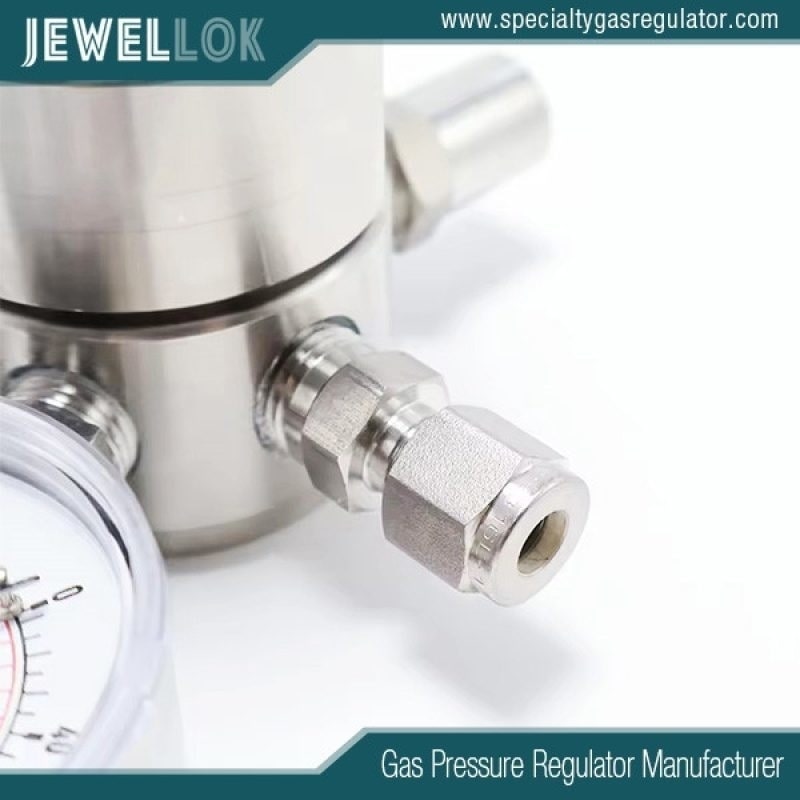

Fabricants de régulateurs de gaz spéciaux de haute pureté
Principes de base de la régulation de la pression

Le principe de fonctionnement d'une vanne régulatrice de gaz spéciale repose sur l'équilibre des pressions. Les gaz stockés dans les bouteilles sont soumis à une pression très élevée afin d'optimiser leur capacité. Cependant, la plupart des applications requièrent des pressions bien inférieures pour une utilisation sûre et efficace. Le régulateur agit comme un filtre, réduisant la pression d'entrée à une pression de sortie stable tout en compensant les fluctuations de l'offre et de la demande.

Le mécanisme fondamental repose sur une boucle de rétroaction où la pression de sortie est détectée et ajustée automatiquement. Lorsque du gaz s'échappe, la pression chute, ce qui déclenche une légère ouverture de la vanne et permet à davantage de gaz d'entrer du côté haute pression. Inversement, si la pression augmente, la vanne se ferme pour limiter le débit. Cet équilibre dynamique est obtenu par des forces mécaniques, principalement grâce à des ressorts et des diaphragmes, sans nécessiter de source d'énergie externe dans la plupart des cas.

Les régulateurs spéciaux privilégient la pureté et la précision. Ils intègrent souvent des joints métal-métal ou des membranes en PTFE (polytétrafluoroéthylène) afin d'éviter le dégazage ou la formation de particules susceptibles de contaminer les procédés sensibles. Leur principe de fonctionnement garantit non seulement un contrôle précis de la pression, mais aussi une chute de pression minimale, phénomène où la pression de sortie diminue lorsque le débit augmente.



Composants clés d'une vanne régulatrice de gaz spéciale

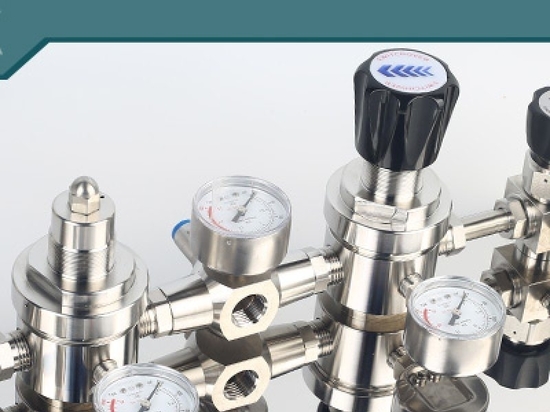

Un régulateur de gaz spécialisé typique se compose de plusieurs composants interconnectés fonctionnant de concert. Le corps principal est généralement usiné dans des métaux résistants à la corrosion, comme l'acier inoxydable 316, pour une durabilité et une compatibilité avec différents gaz.

Orifice d'entrée et raccordement : C'est ici que le régulateur se fixe à la bouteille de gaz via un raccord CGA (Compressed Gas Association) spécifique au type de gaz. Il supporte des pressions d'entrée élevées et comprend des filtres pour retenir les particules.
Mécanisme de chargement : généralement un ressort ou une vis de réglage, il permet de déterminer la pression de sortie souhaitée. En comprimant le ressort, l’utilisateur augmente la force appliquée et donc la pression de sortie.
Élément de détection : généralement une membrane flexible ou un piston qui détecte les variations de pression de sortie. La membrane isole le gaz haute pression du mécanisme de réglage, évitant ainsi toute contamination.
Élément de contrôle : Il comprend le siège de soupape et le clapet (ou obturateur). Le clapet se déplace contre le siège pour moduler le débit de gaz. Sur les modèles haute pureté, ces éléments sont conçus avec un jeu minimal afin de réduire le piégeage des gaz.
Orifice de sortie : Se connecte à l’équipement en aval, souvent muni de manomètres pour le contrôle de la pression.
Soupape de décharge : Dispositif de sécurité qui évacue la surpression afin d'éviter toute défaillance du système.
Les régulateurs spécialisés peuvent également comporter des capuchons pour un réglage facile, des manomètres pour la surveillance de la pression d'entrée et de sortie, ainsi que des filtres ou purificateurs intégrés pour les applications à très haute pureté.



Fonctionnement : étape par étape

Le fonctionnement d'un régulateur de gaz spécial peut être décomposé en une série d'étapes, illustrant l'interaction des forces.

On raccorde d'abord le détendeur à la bouteille, puis on ouvre la vanne d'admission. Le gaz sous haute pression pénètre dans l'orifice d'admission, mais est initialement bloqué par le clapet fermé.

L'utilisateur règle la pression de sortie souhaitée en tournant le bouton de réglage, ce qui comprime le ressort de précontrainte. La force de ce ressort appuie sur le diaphragme, qui à son tour repousse le clapet de son siège, ouvrant légèrement la soupape. Le gaz s'écoule alors par l'orifice vers la chambre basse pression.

Lorsque du gaz s'accumule à la sortie, la pression augmente contre la face inférieure du diaphragme. Ceci crée une force opposée au ressort. Lorsque la pression de sortie atteint le seuil de consigne, le diaphragme se déforme vers le haut, rapprochant le clapet de son siège et réduisant ainsi le débit.

Si la demande en aval augmente (par exemple, la consommation de gaz), la pression de sortie chute. La membrane détecte cette chute et, sous l'effet d'un ressort, s'abaisse, ouvrant davantage la vanne pour rétablir la pression. Si la demande diminue, la pression remonte, repoussant la membrane vers le haut et fermant la vanne.

Ce processus d'autorégulation maintient une pression de sortie quasi constante, même lorsque la pression dans la bouteille diminue avec le temps. Dans les régulateurs à action directe, courants pour les gaz spéciaux, la membrane actionne directement le clapet. Pour un contrôle plus précis, les modèles à commande pilote utilisent une vanne pilote secondaire pour amplifier la force, ce qui est idéal pour les applications à débit élevé ou à basse pression.

La manipulation des gaz spéciaux, notamment des produits corrosifs, requiert des précautions particulières. Pour des gaz comme le chlorure d'hydrogène, les régulateurs utilisent un système à membrane liée, où la membrane est fixée mécaniquement au clapet, garantissant ainsi une étanchéité parfaite et empêchant les fuites.



Types de régulateurs de gaz spéciaux

Les régulateurs de gaz spéciaux se déclinent en différents types pour répondre à différents besoins.

– Détendeurs monoblocs : Ces détendeurs réduisent la pression en une seule étape. Plus simples et plus compacts, ils conviennent aux applications où la pression dans la bouteille ne varie pas de façon importante ou lorsqu’une pression constante n’est pas essentielle. Cependant, ils présentent une chute de pression plus importante lorsque la bouteille se vide.

Régulateurs à deux étages : Dotés de deux étages de réduction en série, ils offrent une stabilité supérieure. Le premier étage abaisse la pression à un niveau intermédiaire (par exemple, 300 à 500 psi), et le second l’ajuste avec précision à la pression finale. Ils sont idéaux pour les instruments d’analyse exigeant une pression constante, comme les chromatographes en phase gazeuse.

– Régulateurs haute pression : conçus pour les bouteilles jusqu’à 6 000 psi, utilisés avec des gaz comme l’hélium dans des applications à grand volume.

– Régulateurs basse pression ou sous vide : pour les processus délicats, le maintien de pressions inférieures aux niveaux atmosphériques.

– Régulateurs de gaz corrosifs : Fabriqués avec des matériaux comme le Monel ou l’Hastelloy pour la manipulation d’halogènes ou d’acides.

– Régulateurs de ligne : Installés en aval pour le contrôle au point d’utilisation dans les systèmes de distribution de gaz.

Chaque type équilibre des facteurs tels que le débit, la plage de pression et la compatibilité avec les gaz.



Applications dans l'industrie

Les régulateurs de gaz spéciaux sont indispensables dans tous les secteurs.

Dans les laboratoires, ils fournissent les gaz nécessaires à la chromatographie, à la spectrométrie de masse et aux étalons de calibration, garantissant des mélanges précis et sans impuretés.

La fabrication des semi-conducteurs dépend d'eux pour les processus de dopage avec des gaz comme le silane, où même de légères variations de pression peuvent ruiner les plaquettes.

Les industries pharmaceutiques et biotechnologiques les utilisent pour la fermentation, la culture cellulaire et la synthèse de médicaments, en maintenant des environnements stériles.

La surveillance environnementale utilise des régulateurs pour les analyseurs de la qualité de l'air qui prélèvent des traces de gaz.

En soudage et en fabrication métallique, les régulateurs d'argon ou d'hélium de haute pureté empêchent l'oxydation lors du soudage TIG.

Les applications médicales, bien que parfois classées séparément, comprennent les régulateurs d'oxygène ou d'oxyde nitreux utilisés en anesthésie, l'accent étant mis sur la fiabilité.

Globalement, ces organismes de réglementation améliorent le contrôle des processus, réduisent les déchets et garantissent la conformité aux normes telles que l'ISO 9001.



Entretien et considérations de sécurité

Un entretien adéquat prolonge la durée de vie et garantit la sécurité du régulateur. Des inspections régulières visant à détecter les fuites, à l'aide de solutions savonneuses ou de détecteurs, sont indispensables. Les membranes doivent être remplacées périodiquement, notamment en milieu corrosif.

Les dispositifs de sécurité comprennent des soupapes de décharge de pression qui s'activent si la pression dépasse les limites autorisées, et des disques de rupture pour les défaillances catastrophiques.

Les utilisateurs doivent adapter le détendeur au type de gaz afin d'éviter les réactions chimiques (par exemple, ne pas utiliser de détendeur en cuivre avec l'acétylène). Toujours dépressuriser avant de débrancher.

La formation à une utilisation correcte permet d'éviter les accidents, comme le serrage excessif des raccords qui peut entraîner des fuites.




Fabricants de régulateurs de gaz spéciaux de haute pureté
Conclusion

Les vannes de régulation de gaz spéciales illustrent la précision de l'ingénierie, transformant le chaos des hautes pressions en une distribution contrôlée. Grâce à l'équilibre des forces entre ressorts, membranes et vannes, elles garantissent la stabilité indispensable aux technologies de pointe. À mesure que les industries évoluent, ces dispositifs continueront de s'adapter, intégrant des capteurs intelligents pour une surveillance en temps réel. Comprendre leur fonctionnement permet aux utilisateurs de les sélectionner et de les utiliser efficacement, favorisant ainsi l'innovation tout en privilégiant la sécurité.
