Pourquoi le matériau utilisé pour la vanne de réduction de pression du gaz CO₂ ultra-pur est-il si important ?

{{{sourceTextContent.subTitle}}}

Pourquoi le matériau utilisé pour la vanne de réduction de pression du gaz CO₂ d'ultra-haute pureté est-il si crucial ?

{{{sourceTextContent.description}}}

Dans le domaine de la distribution de gaz d’ultra-haute pureté (UHP), en particulier pour le dioxyde de carbone (CO₂), chaque composant constitue une source potentielle de contamination. Si l’on accorde une grande attention aux filtres, aux canalisations et aux points terminaux, le détendeur (PRV), ou régulateur, joue un rôle crucial — et souvent vulnérable — de « gardien ». La composition de ses matériaux n’est pas seulement une question de durabilité ; c’est le facteur déterminant fondamental de la pureté du système, de l’intégrité du processus et de la qualité du produit final. Cet article examine en détail les fondements scientifiques et techniques qui sous-tendent les exigences strictes en matière de matériaux pour les détendeurs de CO₂ UHP, explore les conséquences d’un choix inapproprié et présente les normes qui définissent les meilleures pratiques dans des secteurs tels que la fabrication de semi-conducteurs, la production pharmaceutique et la chimie analytique de pointe.

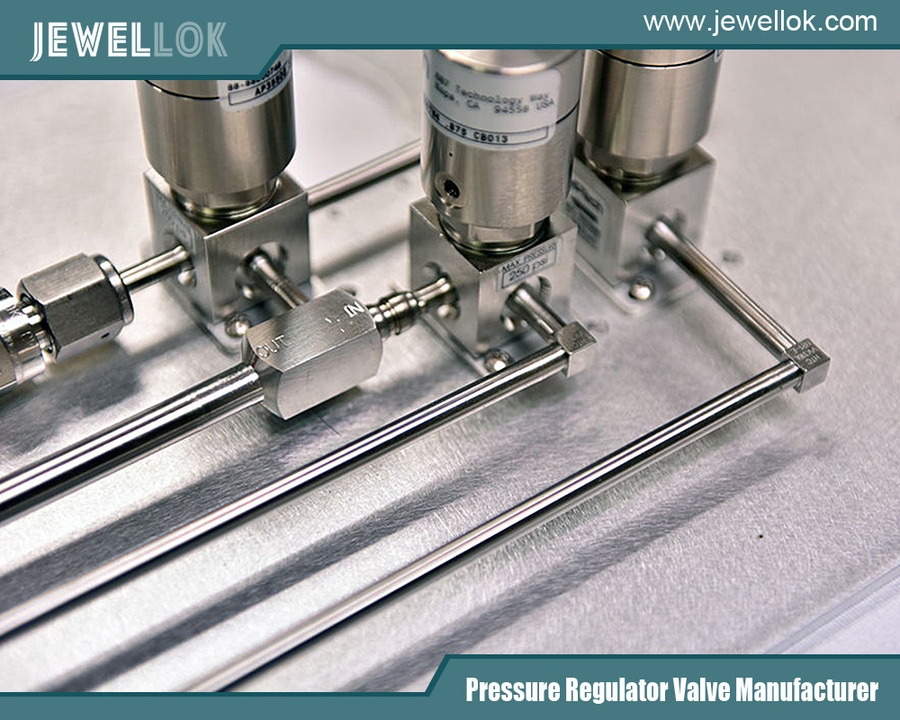

Systèmes et composants de contrôle des fluides pour semi-conducteurs
Systèmes et composants de contrôle des fluides pour semi-conducteurs
1. Le défi particulier du CO₂ d’ultra-haute pureté
Le dioxyde de carbone utilisé dans les applications UHP (généralement d’une pureté de 99,999 % ou plus, avec des niveaux d’impuretés spécifiques de l’ordre de quelques parties par milliard, voire de quelques parties par billion) est employé dans des procédés sensibles. En voici quelques exemples :

Fabrication de semi-conducteurs : essentiel pour le développement des photorésines, le refroidissement des plaquettes et comme fluide supercritique pour le nettoyage et le séchage.

Industrie pharmaceutique : utilisé dans l’extraction par fluide supercritique (SFE) et la chromatographie (SFC), où les contaminants peuvent altérer des lots ou fausser les résultats.

Agroalimentaire : pour une carbonatation de précision et l’extraction d’arômes délicats.

Analyses avancées : dans les gaz vecteurs et les phases mobiles pour la chromatographie en phase gazeuse.

Le CO₂ présente des défis de manipulation particuliers. Il est stocké sous forme de gaz liquéfié à haute pression (par exemple, 850 psi dans une bouteille à 21 °C). Lorsque ce liquide dense subit une détente rapide — ce qui est précisément la fonction d’une soupape de décharge (PRV) —, il peut subir d’importantes baisses de température (effet Joule-Thomson), pouvant entraîner la formation de glace (glace carbonique) et un choc thermique. De plus, en présence d’humidité, le CO₂ forme de l’acide carbonique (H₂CO₃), un agent faible mais corrosif, en particulier sous pression.

La mission première d’un système UHP est d’acheminer le gaz de la source au point d’utilisation (POU) sans y ajouter de particules, d’humidité, d’hydrocarbures ou toute autre impureté gazeuse. La soupape de réduction de pression est le composant le plus dynamique de cette chaîne. Ses surfaces internes sont exposées à la totalité de la différence de pression, et ses pièces mobiles (joints, ressorts, membranes) sont en interaction constante avec le flux de gaz. Par conséquent, le choix des matériaux utilisés contrôle directement trois mécanismes clés de contamination : la corrosion et la génération de particules, la perméation et le dégazage, ainsi que l’adsorption/désorption.

2. Les mécanismes de contamination : une approche centrée sur les matériaux
2.1. Corrosion et génération de particules
Il s’agit du mode de défaillance le plus direct. Si le corps de la vanne ou ses composants internes sont fabriqués à partir de matériaux incompatibles, le CO₂ et ses traces d’impuretés (notamment l’humidité et l’oxygène) peuvent déclencher une corrosion.

Nuances standard vs nuances UHP : un régulateur industriel standard peut utiliser un corps en laiton ou en acier inoxydable de qualité inférieure (par exemple, l’acier inoxydable 304). Le laiton contient du cuivre et du zinc, qui peuvent libérer des ions dans le flux gazeux, ce qui constitue un événement catastrophique pour les procédés de semi-conducteurs où les ions métalliques sont des « contaminants mortels ». Même l’acier inoxydable 304, avec sa teneur en carbone plus élevée et sa résistance à la corrosion moindre, peut subir une micro-corrosion, libérant ainsi des particules ferreuses (fer).

La solution : les aciers inoxydables haute performance : les systèmes de CO₂ UHP prescrivent systématiquement l’acier inoxydable 316L ou 316L VIM-VAR (fusion par induction sous vide – refusion à l’arc sous vide).

316L : le « L » désigne une faible teneur en carbone (< 0,03 %), ce qui empêche la précipitation de carbure de chrome aux joints de grains lors du soudage (sensibilisation), ce qui améliore considérablement la résistance à la corrosion.

VIM-VAR : ce double procédé de fusion permet d’obtenir un métal exceptionnellement homogène, à faible teneur en inclusions, présentant des niveaux ultra-faibles d’impuretés interstitielles (oxygène, azote) et une structure granulaire supérieure. Il en résulte une surface nettement plus lisse et plus résistante à la corrosion, avec beaucoup moins de sites potentiels de formation de piqûres ou d’écaillage. Toute corrosion ou écaillage génère des particules susceptibles d’obstruer les orifices en aval, de recouvrir des surfaces sensibles (comme les lentilles optiques sur les plaquettes) ou de créer des défauts dans les nanostructures.

2.2. Perméation et dégazage
La perméation est la diffusion de molécules de gaz à travers un matériau solide. Le dégazage est la désorption de molécules (vapeur d’eau, hydrocarbures, solvants) qui avaient été préalablement absorbées ou adsorbées dans la masse ou à la surface du matériau.

Joints en élastomère : les régulateurs traditionnels utilisent souvent des joints en élastomère de type Buna-N ou Viton®. Ces polymères sont perméables aux petites molécules telles que l’hélium, l’hydrogène et, surtout, les gaz atmosphériques (O₂, N₂, H₂O). Dans un flux de CO₂ à ultra-haute pureté (UHP), ils peuvent agir comme une source de contamination, permettant à l’air ambiant de s’infiltrer à l’intérieur. Pire encore, ils dégagent des quantités importantes d’hydrocarbures et de plastifiants, ce qui compromet la pureté du gaz.

La solution : conceptions à joints métalliques ou en polymères de haute pureté :

Diaphragmes et joints métalliques : Pour les applications exigeant la plus grande pureté, on utilise des vannes à membrane entièrement soudées dotées de membranes métalliques (souvent en 316L). Celles-ci éliminent totalement la perméation et le dégagement d’hydrocarbures. Le siège peut être constitué d’un joint métal-métal à arête vive ou utiliser un métal souple de haute pureté comme l’argent.

Polymères ultra-propres : Lorsque la flexibilité est requise (par exemple, dans la membrane du régulateur principal), on utilise des grades de polymères spécialement purifiés et vulcanisés, tels que l’ETFE (Tefzel®) ou le PTFE (Teflon®). Ceux-ci présentent une perméabilité nettement inférieure et sont traités de manière à minimiser leur teneur en composés volatils. Les perfluoroélastomères Kalrez® ou Chemraz® sont utilisés pour les joints statiques ; ils offrent une excellente résistance chimique et un faible dégazage.

2.3. Adsorption et désorption (l’« effet mémoire »)
La surface interne d’un régulateur agit comme une éponge pour les impuretés. Si la surface est rugueuse ou constituée d’un matériau réactif, elle peut adsorber de l’humidité, des hydrocarbures ou d’autres gaz pendant les périodes d’inactivité ou provenant de lots de gaz précédents. Lorsque du CO₂ à ultra-haute pureté (UHP) circule, les variations de pression et de température peuvent entraîner la désorption de ces impuretés dans le flux gazeux — un phénomène appelé « effet mémoire » ou « syndrome du régulateur ».

Finition de surface : Le choix du matériau est intrinsèquement lié à la finition de surface pouvant être obtenue. L’acier 316L VIM-VAR peut être poli pour obtenir une finition électropolie (EP) avec une rugosité de surface (Ra) inférieure ou égale à 10 micro-pouces. L’électropolissage permet non seulement d’obtenir une surface lisse comme un miroir qui minimise les sites d’adsorption, mais aussi de passiver la surface, formant ainsi une couche d’oxyde de chrome robuste et inerte.

Nettoyabilité : Les matériaux choisis doivent résister à des procédures de nettoyage rigoureuses telles que le nettoyage en place (CIP) ou le nettoyage au CO₂ supercritique sans se dégrader. Une surface lisse et électropolie en acier inoxydable 316L permet l’élimination complète des contaminants lors du nettoyage, rétablissant ainsi les performances de pureté d’origine de la vanne.

3. Spécifications des matériaux en pratique : fabrication d’une vanne de réduction de pression (PRV) pour CO₂ UHP
Une vanne de réduction de pression pour CO₂ UHP de premier ordre est une symphonie de matériaux sélectionnés avec précision :

Corps et chapeau : acier inoxydable 316L VIM-VAR, électropolissé à l’intérieur. Toutes les soudures sont réalisées par soudage TIG (Tungsten Inert Gas) orbital sous purge d’argon afin d’empêcher l’oxydation et de maintenir un passage d’écoulement continu et lisse.

Membrane : le cœur du régulateur. Pour une pureté optimale, une membrane en acier inoxydable est utilisée. Pour les applications de haute pureté nécessitant davantage de sensibilité, une membrane en polymère ETFE spécialement nettoyée et durcie est spécifiée.

Ressorts internes : Inconel X-750 ou 718, des alliages réputés pour leur stabilité, leur résistance à la « déformation permanente » sous charge constante et leur compatibilité avec les environnements à haute pression et potentiellement corrosifs.

Sièges et joints : Conceptions à arête vive en acier inoxydable pour les versions à siège métallique, ou en PTFE/Kalrez® pour les versions à siège souple. L’argent est parfois utilisé comme matériau de siège en raison de sa malléabilité et de sa pureté.

Joints d’étanchéité et produits d’étanchéité pour filetages : aucun joint en élastomère dans le circuit de gaz. Les raccords utilisent des raccords à joint d’étanchéité métallique ou des conceptions entièrement soudées. Les produits d’étanchéité pour filetages sont interdits ; tous les raccords sont étanchéifiés par déformation du métal.

4. Le coût du compromis : conséquences d’un mauvais choix de matériaux
L’utilisation d’un régulateur de qualité industrielle sur une conduite de CO₂ à ultra-haute pression (UHP) constitue un compromis à haut risque :

Perte de rendement : Dans les usines de semi-conducteurs, une seule particule ou une contamination métallique de l’ordre du ppb peut entraîner la défaillance d’une puce ou d’une plaquette entière, ce qui se traduit par des pertes de rendement s’élevant à des centaines de milliers de dollars.

Contamination du produit : dans la SFE pharmaceutique, le dégazage d’hydrocarbures provenant d’un joint peut contaminer un principe actif, ce qui nécessite un rejet du lot et un nettoyage coûteux et chronophage.

Temps d’arrêt des instruments et corruption des données : Dans les laboratoires d’analyse, les impuretés provenant d’un régulateur provoquent une dérive de la ligne de base, des pics fantômes et du bruit au niveau du détecteur dans les chromatographes, ce qui entraîne des données non fiables, des analyses répétées et des temps d’arrêt des instruments pour maintenance.

Maintenance imprévue : La génération de particules due à la corrosion entraîne des changements fréquents de filtres et des remplacements de vannes, augmentant ainsi le coût total de possession bien au-delà des économies initiales réalisées sur le régulateur.

5. Normes industrielles et validation
Le choix des matériaux est régi par des normes rigoureuses. Par exemple, la norme SEMI F19 (pour le CO₂ utilisé dans les gaz électroniques) spécifie des limites strictes en matière d’humidité, d’oxygène, d’hydrocarbures totaux et de particules. Il est impossible de respecter ces limites au point d’utilisation (POU) avec une soupape de régulation de pression (PRV) non conforme. Les soupapes sont validées par :

Tests d’étanchéité par spectrométrie de masse à l’hélium : pour garantir l’intégrité.

Tests de détection de particules par la méthode des bulles : conformément à la norme SEMI F19.

Tests à l’aide d’un analyseur d’humidité et d’oxygène : pour vérifier que la vanne n’ajoute pas et ne retient pas ces contaminants clés.

Tests de dégazage : chauffage de la vanne sous vide et mesure des espèces désorbées.

Fabricants de régulateurs de gaz spéciaux
Fabricants de régulateurs de gaz spéciaux
Conclusion
Dans l’environnement méticuleusement contrôlé de la distribution de CO₂ d’ultra-haute pureté, la vanne de réduction de pression n’est pas seulement un dispositif de contrôle de la pression ; c’est une interface préservant la pureté. Sa composition matérielle — depuis l’alliage de base de son corps jusqu’au polymère de précision de sa membrane — constitue la première ligne de défense contre une cascade de mécanismes de contamination : génération de particules corrosives, perméation des gaz atmosphériques, dégazage d’hydrocarbures et effet mémoire.

L’évolution du secteur vers l’acier inoxydable 316L VIM-VAR, les surfaces électropolies et les membranes en métal ou en polymère ultra-propres n’est pas une préférence arbitraire pour des matériaux haut de gamme. Il s’agit d’une réponse directe et scientifiquement fondée au coût intolérable des impuretés dans la fabrication de pointe et la recherche. Investir dans une soupape de réduction de pression (PRV) dont les matériaux sont correctement spécifiés constitue donc un investissement dans la fiabilité des procédés, la qualité des produits et, en fin de compte, le résultat net. Alors que les exigences de pureté continuent de se resserrer pour atteindre des niveaux de l’ordre de quelques parties par billion, la science des matériaux qui sous-tend ces composants critiques ne fera que gagner en importance, repoussant les limites de la métallurgie, de la science des polymères et de l’ingénierie des surfaces.
