Dépannage des problèmes liés au boîtier de vannes : guide systématique à l'intention des professionnels de la maintenance

{{{sourceTextContent.subTitle}}}

Dépannage des problèmes liés au boîtier de vannes : guide systématique à l'intention des professionnels de la maintenance

{{{sourceTextContent.description}}}

Le boîtier de distribution des vannes (VMB), souvent considéré comme un héros méconnu dans le domaine du contrôle des procédés industriels, sert d’interface essentielle entre les vannes de régulation installées sur site et le système de contrôle distribué (DCS). Ses fonctions principales — la distribution de l’alimentation en air, le conditionnement des signaux et l’isolation sécurisée pour la maintenance — sont fondamentales pour l’intégrité de la boucle. Lorsqu’un VMB présente un dysfonctionnement, cela peut se traduire par un comportement erratique des vannes, une défaillance complète de la boucle, voire des incidents liés à la sécurité du procédé. Cet article technique fournit un cadre complet et systématique pour diagnostiquer et résoudre les problèmes courants liés au VMB, en mettant l’accent sur une progression logique allant des vérifications externes aux vérifications internes, et des défauts simples aux défauts complexes.

Le rôle du boîtier de raccordement des vannes
Avant de se lancer dans le dépannage, il est essentiel de comprendre la composition type d’un VMB. Un ensemble standard pour une vanne de régulation à simple effet et à rappel par ressort comprend :

Régulateur et filtre d’alimentation en air : ils purifient et régulent l’air de l’usine (par exemple, 80-100 psi) pour fournir une alimentation en air d’instrumentation stable (généralement 20-30 psi).
Manomètres : ils indiquent la pression d’alimentation et, souvent, la pression de sortie vers l’actionneur de la vanne.
Convertisseur I/P (courant-pression) : le « cerveau » de l’ensemble. Il convertit le signal de commande 4-20 mA CC provenant du système de contrôle distribué (DCS) en un signal de sortie pneumatique proportionnel de 3 à 15 psi (ou 0,2 à 1,0 bar).
Amplificateur de débit/relais (le cas échéant) : amplifie le signal de sortie à faible débit du convertisseur I/P afin de fournir un débit d’air élevé et rapide pour les grands actionneurs.
Bloc collecteur : ensemble à plusieurs vannes (généralement à 3 ou 5 vannes) permettant l’isolation, la purge et l’équilibrage afin de faciliter le démontage ou l’étalonnage des vannes.
Tuyauterie interne et raccords : relient tous les composants.
La défaillance d’un composant quelconque peut nuire aux performances. Une approche systématique permet d’éviter les erreurs de diagnostic et le remplacement inutile de pièces.

La méthodologie de dépannage : un cadre étape par étape
Respectez les procédures de permis de travail en toute sécurité (permis d’isolation, LOTO) avant toute intervention physique. Le principe directeur est le suivant : observer, isoler, diagnostiquer.

Étape 1 : Définir précisément le symptôme

« La vanne ne bouge pas. » Est-elle bloquée à 0 %, à 100 % ou dans une position intermédiaire ?
« La vanne oscille/vibre. » Ce mouvement est-il erratique ou suit-il les variations du processus ?
« La vanne réagit lentement. » Cette lenteur concerne-t-elle un seul sens ou les deux ?
« Il y a une fuite d’air continue. » Provient-elle d’un orifice de purge, d’un manomètre ou d’un raccord ?
Mettez en corrélation le symptôme avec les tendances du système de contrôle distribué (DCS), les registres de l’opérateur et les perturbations du processus.
Étape 2 : Vérifications externes préliminaires

Intégrité électrique : vérifiez le signal 4-20 mA au niveau des bornes du VMB à l’aide d’un multimètre de précision. Le signal est-il présent, stable et en corrélation avec la sortie du DCS ? Un signal absent ou figé indique un problème au niveau du DCS, du câblage ou de la barrière de sécurité, et non du VMB.
Intégrité de l’alimentation en air : Vérifiez le manomètre d’alimentation. La pression correspond-elle à la valeur de consigne (par exemple, 30 psi) ? Est-elle stable ou en baisse ? Une pression d’alimentation faible ou nulle indique un problème en amont (filtre bouché, alimentation en air de l’installation défaillante, vanne d’arrêt fermée).
Inspection visuelle : Recherchez tout dommage apparent, toute corrosion, toute formation de givre (dans les climats froids), toute contamination par de l’huile ou de l’eau dans les voyants, et écoutez si vous entendez un sifflement provenant des évents ou de fuites.
Étape 3 : Localisation du défaut au sein du VMB
C’est là que la conception du collecteur joue un rôle déterminant.

Utilisation d’un collecteur à 5 vannes :
En cas de « vanne bloquée », actionnez avec précaution les vannes du collecteur pour isoler la vanne de terrain. Mettez l’ensemble en mode « Calibrage » (vanne de blocage fermée, vanne de purge/équilibrage ouverte pour purger la sortie). La sortie de l’I/P est alors purgée vers l’atmosphère.
Appliquez un signal connu de 4 à 20 mA provenant d’un calibrateur à l’entrée du convertisseur I/P. La pression de sortie du convertisseur I/P varie-t-elle de manière fluide et proportionnelle ? Si OUI, le VMB fonctionne correctement et le défaut se situe au niveau de la vanne de terrain ou de son actionneur. Si NON, le défaut se trouve au sein du VMB.
Utilisation d’un collecteur à 3 vannes : la procédure est similaire, bien que le circuit de purge puisse être moins direct. Isolez la vanne de terrain et purgez la conduite de sortie.

Diagnostic des défaillances courantes des composants
Une fois la défaillance localisée au niveau du VMB, procédez au diagnostic au niveau des composants.

Pannes du convertisseur I/P
Le convertisseur I/P est le point de défaillance le plus courant.
Symptômes : aucune variation de la pression de sortie, sortie irrégulière, sortie « saturée » à haute ou basse pression, décalage à zéro ou décalage de la plage.
Diagnostic :
Effectuez un test statique : la sortie étant purgée, appliquez des signaux de 4, 12 et 20 mA. La pression de sortie doit être respectivement d’environ 3, 9 et 15 psi. Une non-linéarité ou une incapacité à suivre la courbe indique une défaillance du convertisseur I/P.
Vérifiez l’absence de fuites internes : Lorsque le convertisseur I/P est sous tension et que la sortie est bloquée, la pression de sortie reste-t-elle stable ou diminue-t-elle ? Une baisse de pression suggère une fuite au niveau de l’ensemble buse/clapet interne.
Vérifier le capteur de rétroaction et son câble : De nombreux convertisseurs I/P modernes sont équipés de capteurs de rétroaction piézoélectriques ou capacitifs internes. Une défaillance à ce niveau entraîne une perte de contrôle.
Vérifier les réglages du zéro et de la plage : Ne procédez à ces réglages que si vous y êtes autorisé et à l’aide d’un calibrateur. Une dérive progressive peut nécessiter un réétalonnage ; une défaillance soudaine indique qu’il faut remplacer le composant.
Problèmes liés au régulateur d’alimentation en air et au filtre
Symptômes : pression d’alimentation faible ou fluctuante, réponse lente de la vanne (en particulier à l’ouverture, s’il s’agit d’un modèle à rappel par ressort), air humide ou huileux en aval.
Diagnostic :
Surveillez le manomètre d’alimentation : si la pression chute lorsque la sortie du I/P varie, le régulateur ne parvient pas à suivre la demande. Il s’agit d’un signe classique de défaillance du régulateur ou d’un filtre fortement encrassé.
Contournez le régulateur (temporairement et avec prudence) : si cela ne présente aucun risque pour l’I/P (vérifiez sa pression d’alimentation maximale), raccordez de l’air propre et régulé directement à l’orifice d’alimentation de l’I/P. Si le fonctionnement revient à la normale, l’ensemble régulateur/filtre est défectueux.
Purgez le filtre : les purgeurs automatiques peuvent tomber en panne. Procédez à une purge manuelle pour vérifier la présence d’un excès de liquide.
Dysfonctionnements du surpresseur de volume/relais
Symptômes : Mouvement très lent de l’actionneur de vanne dans un sens (généralement lors du remplissage de l’actionneur), mais vitesse normale dans l’autre sens (échappement à retour par ressort). Réponse asymétrique.
Diagnostic :
Test d’inversion : si le surpresseur est un simple relais 1:1, inversez les raccordements d’alimentation et de sortie au niveau de ses orifices (si la conception le permet). Si le sens de la lenteur s’inverse, le surpresseur est probablement encrassé ou endommagé.
Test de fuite : une membrane de surpresseur qui fuit entraîne une consommation d’air continue, souvent faible, et peut empêcher l’actionneur de maintenir sa position.
Vérification du limiteur : certains surpresseurs sont équipés d’un limiteur réglable (soupape à pointeau) sur la ligne pilote ou d’échappement. Un limiteur mal réglé ou encrassé provoque des problèmes de vitesse.
Fuites au niveau du bloc de distribution et des tuyauteries
Symptômes : consommation d’air continue (sifflement), incapacité à maintenir la pression de l’actionneur, dérive lente de la position de la vanne.
Diagnostic :
Test à l’eau savonneuse : la méthode classique. Appliquez une solution d’eau savonneuse sur tous les raccords, les joints du collecteur, les tiges de soupapes et les raccords des manomètres. Recherchez la présence de bulles.
Test de chute de pression : isolez les différentes sections de l’ensemble, appliquez une pression et surveillez les chutes. Commencez par l’entrée d’alimentation avec le régulateur isolé, puis progressez en aval.
Joints des vannes du collecteur : Les joints (joints toriques, garnitures) des vannes de blocage, de purge et d’équilibrage s’usent avec le temps et les cycles, ce qui entraîne des fuites internes entre les orifices.
Inexactitude du manomètre
Symptômes : Lectures trompeuses. Un manomètre défectueux peut vous mener en bateau.
Diagnostic : effectuez une vérification croisée à l’aide d’un manomètre de test fiable raccordé au même point de pression. Ne partez jamais du principe qu’un manomètre de tableau est précis à 100 %.

Considérations particulières et diagnostics avancés
Adhérence statique et résolution du transducteur I/P : pour les processus lents, un transducteur I/P à haute résolution est essentiel. Un I/P à faible résolution peut provoquer un mouvement « saccadé » de la vanne. Vérifiez les spécifications du fabricant.
Humidité et contamination : il s’agit d’une cause première, et non d’un symptôme. L’eau ou l’huile peuvent encrasser la buse de l’I/P, obstruer les relais de surpression et dégrader les performances du régulateur. Recherchez toujours la source de la contamination (séchage à l’air insuffisant, entraînement d’huile par le compresseur).
Brouillage électrique et mise à la terre : un comportement erratique du convertisseur I/P peut être dû à des interférences électromagnétiques (EMI) ou à une mauvaise mise à la terre. Assurez-vous que les fils de blindage sont correctement raccordés et que le signal 4-20 mA est propre lorsqu’il est visualisé sur un oscilloscope.
Effets de la température ambiante : Une chaleur extrême peut affecter les composants électroniques du régulateur I/P. Un froid extrême peut geler l’humidité présente dans les conduites. Envisagez une isolation du boîtier ou un système de traçage thermique.

Maintenance préventive : éviter les problèmes futurs
Une stratégie proactive permet de réduire au minimum les temps d’arrêt imprévus.

Programme d’inspection régulière : Vérifiez visuellement chaque mois l’absence de fuites, l’intégrité des manomètres et la pression d’alimentation.
Cycle d’étalonnage : Intégrez l’ensemble du VMB (convertisseur I/P, manomètres) dans le programme d’étalonnage annuel ou bisannuel de l’usine. Effectuez l’étalonnage sous charge simulée si possible.
Gestion de la qualité de l’air : assurez-vous que les sécheurs d’air de service et les filtres coalescents en amont sont correctement entretenus. Installez et entretenez des filtres au point d’utilisation dans le VMB.
Stratégie relative aux pièces de rechange : gardez à portée de main les pièces de rechange essentielles (convertisseurs I/P, kits de régulation, joints du collecteur). Envisagez d’utiliser des modèles I/P standardisés dans l’ensemble de l’usine.

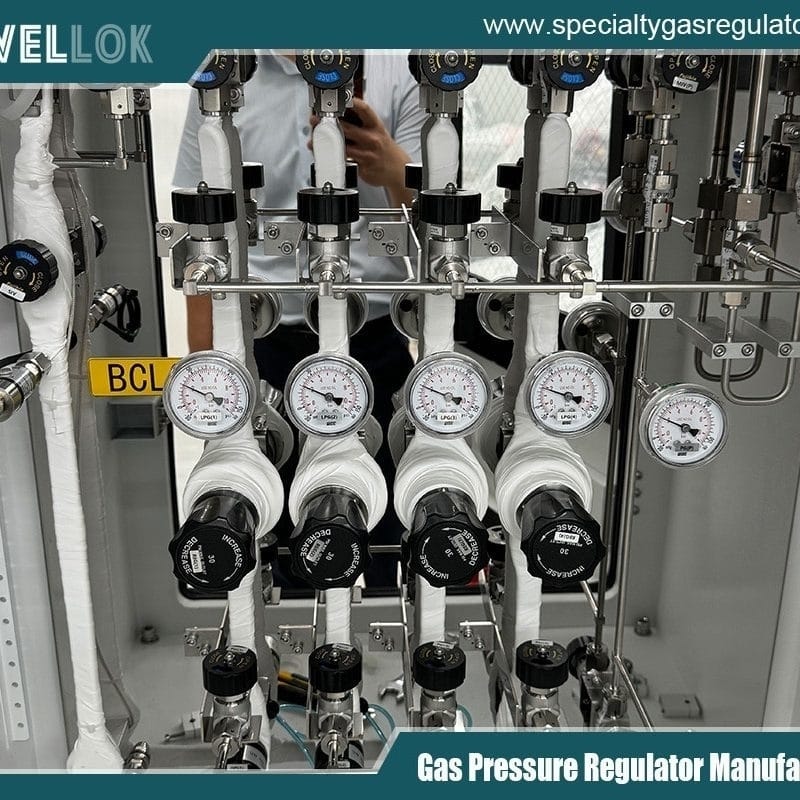

Les meilleurs raccords de gaz en acier inoxydable de haute pureté de l’industrie pétrolière et gazière
Les meilleurs raccords de gaz en acier inoxydable de haute pureté de l’industrie pétrolière et gazière
Conclusion
Le dépannage d’un bloc de vannes est un processus logique qui combine la compréhension de son fonctionnement et une approche diagnostique rigoureuse. En commençant par vérifier les signaux externes et l’alimentation, en utilisant le collecteur pour isoler l’appareil de terrain, puis en testant méthodiquement chaque composant, les techniciens peuvent identifier avec précision la cause première. N’oubliez pas que le VMB est un système ; une défaillance de l’alimentation en air peut ressembler à un défaut I/P, et une fuite au niveau d’un actionneur de terrain peut apparaître comme un problème lié au VMB. En mettant en œuvre les mesures préventives décrites, la fiabilité de ces interfaces de contrôle critiques peut être considérablement améliorée, garantissant ainsi un fonctionnement stable et sûr du processus.

Le technicien expérimenté ne considère pas le bloc de vannes simplement comme un ensemble de raccords, mais comme un « ordinateur pneumatique » de précision dont l’état de santé est directement proportionnel aux performances de la boucle.
