Comment choisir une vanne de régulation et de réduction de pression UHP PH₃ sûre et efficace pour prévenir la contamination par les gaz

{{{sourceTextContent.subTitle}}}

Comment choisir une vanne de régulation et de réduction de pression UHP PH₃ sûre et efficace pour prévenir la contamination par les gaz

{{{sourceTextContent.description}}}

Dans le monde très exigeant de la fabrication de semi-conducteurs, des écrans plats et du photovoltaïque de pointe, l’intégrité des gaz de procédé est primordiale. La phosphine (PH₃), un gaz hautement toxique, pyrophorique et réactif, est un dopant et un précurseur essentiel. Son utilisation dans des applications de très haute pureté (UHP) exige des systèmes d’alimentation en gaz qui garantissent non seulement la sécurité des opérateurs et de l’environnement, mais aussi la prévention absolue de toute contamination susceptible d’entraîner des pertes de rendement catastrophiques. La vanne de régulation et de réduction de pression constitue un point de contrôle essentiel dans ce système. Le choix de la vanne appropriée n’est pas simplement une décision d’achat ; il s’agit d’une mesure de sécurité technique fondamentale. Cet article fournit un guide technique complet destiné aux ingénieurs et aux responsables des achats pour le choix d’un régulateur de pression UHP pour le PH₃ qui privilégie la sécurité et garantit la pureté du gaz.

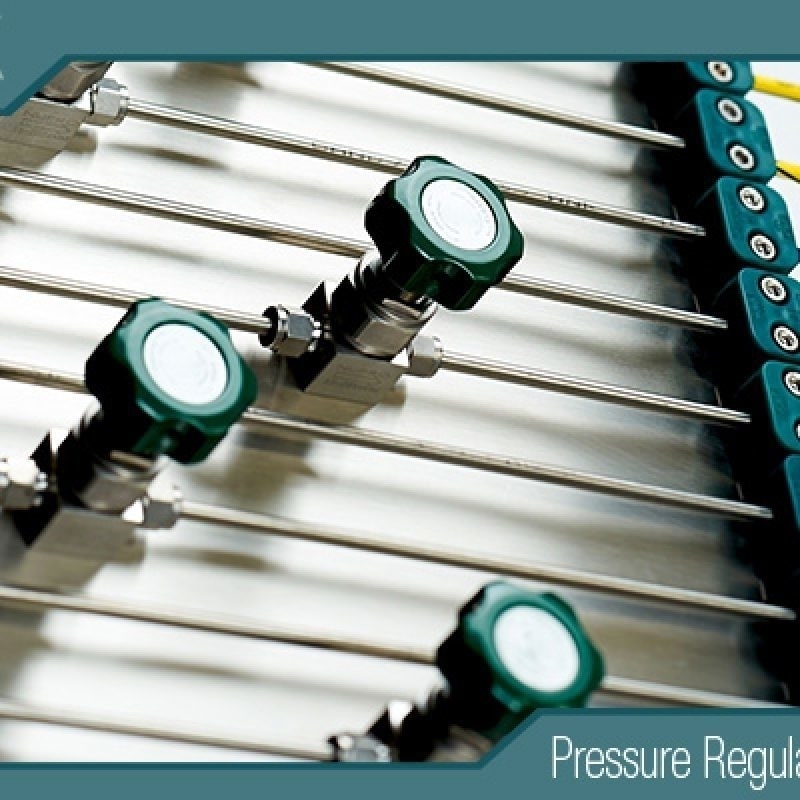

Régulateur d’azote haute pureté et haut débit
Régulateur d’azote haute pureté et haut débit
Un environnement à haut risque et à haute pureté
La phosphine est un matériau essentiel dans l’industrie électronique ; elle est utilisée pour le dopage in situ des couches de silicium, la formation de semi-conducteurs composés tels que le phosphure de gallium (GaP), ainsi que dans le dépôt chimique en phase vapeur d’organométalliques (MOCVD). Ses dangers sont bien documentés : une limite d’exposition moyenne pondérée dans le temps (TWA) souvent inférieure à 0,1 ppm, une inflammabilité spontanée dans l’air à des concentrations supérieures à environ 1,8 %, et le risque de formation de mélanges explosifs.

Au-delà de la sécurité immédiate, le contrôle de la contamination est tout aussi crucial. Des impuretés introduites à des concentrations de l’ordre de quelques parties par milliard (ppb) voire de quelques parties par billion (ppt) peuvent altérer les propriétés électriques des dispositifs semi-conducteurs, entraînant des défaillances, une baisse des performances et des pertes financières importantes. Le régulateur de pression, situé entre la bouteille d’alimentation haute pression et l’outil de traitement basse pression, constitue un point de défaillance unique potentiel tant pour le rejet de substances dangereuses que pour l’introduction de contamination. Par conséquent, ses critères de sélection doivent être exceptionnellement rigoureux.

Exigences fondamentales en matière de sécurité et de certification
Avant d’aborder les spécifications de pureté, les certifications de sécurité sont incontournables.

Conformité des matériaux (normes SEMI) : la vanne doit être fabriquée à partir de matériaux conformes aux normes SEMI pour une utilisation avec du PH₃. Cela impose généralement l’utilisation d’alliages d’acier inoxydable désignés (par exemple, 316L VIM/VAR ou des nuances électropolies équivalentes) pour toutes les pièces en contact avec le fluide. Ces matériaux présentent un dégazage minimal et résistent à la corrosion par le PH₃ et ses produits de décomposition potentiels.
Certifications de sécurité par des organismes tiers : recherchez des vannes spécifiquement certifiées pour une utilisation avec des gaz pyrophoriques/toxiques par des organismes internationaux reconnus. Les certifications clés comprennent :
Marquage CE (PED) : conformité à la directive relative aux équipements sous pression pour la catégorie de pression concernée.
UL/ULC ou FM : certification relative à la sécurité incendie et électrique, en particulier si la vanne intègre des transducteurs de pression ou des éléments chauffants.
TA-Luft et ISO 15848 : pour les performances en matière d’émissions fugitives, garantissant que le joint de tige de vanne émet moins de 1 ppmv dans des conditions d’essai normalisées.
Caractéristiques de sécurité de conception :
Orifices de purge : deux orifices de purge indépendants (généralement 1/4″ VCJ ou équivalent) en amont et en aval de la membrane/du siège sont indispensables pour assurer une purge au gaz inerte en toute sécurité lors de l’installation, de la maintenance et du remplacement de la bouteille.
Évacuation confinée : toute évacuation provenant du chapeau ou du dispositif de décharge doit être acheminée vers un système d’évacuation dédié et confiné (épurateur ou conduite d’évacuation), et en aucun cas vers l’atmosphère.
Membrane à fuite avant défaillance : une conception de membrane métallique soudée est préférable. En cas de défaillance exceptionnelle de la membrane, celle-ci doit fuir vers l’intérieur, vers l’orifice d’évacuation confiné, et non vers l’extérieur, dans l’environnement.
Preuve d’étanchéité : la documentation du fournisseur doit fournir des données sur les taux de fuite au niveau du siège (par exemple, test par spectrométrie de masse à l’hélium avec un résultat inférieur à 1 × 10⁻⁹ atm cc/s He).

Considérations relatives à la conception et aux matériaux pour une pureté ultra-élevée (UHP)
La construction de la vanne détermine directement sa capacité à maintenir la pureté.

Finition et traitement de surface : Toutes les surfaces internes (en contact avec le fluide) doivent présenter une finition électropolie, généralement spécifiée à Ra ≤ 10 µin (0,25 µm) ou mieux. L’électropolissage élimine les picots microscopiques, créant ainsi une surface lisse et passive qui minimise l’adhérence des particules, réduit la surface exposée au dégazage et améliore la résistance à la corrosion. Certaines vannes de pointe sont dotées d’une couche de passivation renforcée.
Génération et piégeage de particules : La conception doit éliminer les zones mortes, les fissures et les cavités où le gaz peut stagner, où les particules peuvent s’accumuler ou où l’humidité peut être piégée. Une géométrie interne « profilée » ou « à haut débit » est idéale. Les actionneurs à membrane sont préférés aux actionneurs à piston pour les applications UHP, car ils éliminent tout joint coulissant susceptible de générer des particules.
Technologie d’étanchéité : Il s’agit sans doute de l’élément le plus critique pour la pureté.
Joints primaires (siège) : Les sièges métal sur métal (par exemple en nickel ou en acier inoxydable) offrent la plus grande pureté et la meilleure résistance à la température, mais peuvent présenter un taux de fuite légèrement plus élevé. Les joints en élastomère ultra-purs (tels que les perfluoroélastomères, FFKM) peuvent offrir des taux de fuite proches de zéro, mais doivent faire l’objet d’une évaluation rigoureuse en termes de compatibilité et de dégazage. Le choix dépend de l’équilibre spécifique entre l’étanchéité et les produits de dégazage admissibles.
Joints secondaires (tige/joints d’étanchéité) : Tous les joints statiques doivent être soudés (de type VCJ/CONFLAT®) dans la mesure du possible. Lorsque des joints sont nécessaires (par exemple, sur le chapeau), ils doivent être en métal (cuivre tendre ou nickel) ou constitués d’élastomères certifiés de haute pureté et à faible dégazage.
Compatibilité spécifique au gaz : la vanne doit être désignée par le fabricant comme compatible avec un service à 100 % de phosphine. Cela garantit que tous les matériaux en contact avec le fluide ont été testés pour leur stabilité à long terme face au PH₃, ce qui empêche toute dégradation, fragilisation ou formation de sous-produits contaminants tels que les acides phosphoriques.

Spécifications de performance pour un contrôle fiable
La vanne doit remplir sa fonction principale — la réduction et la régulation de la pression — avec précision et stabilité.

Plage de pression d’entrée : doit couvrir toute la plage des pressions de source, depuis une bouteille pleine (souvent jusqu’à 2 000 psig / 138 bar) jusqu’à une bouteille presque vide.
Plage de pression de sortie et contrôle : choisissez une vanne dont la plage de pression de sortie est adaptée à votre procédé. Pour les applications de dosage, une plage de sortie faible (par exemple, 0-30 psig) avec un contrôle précis est essentielle. Assurez-vous que la précision de régulation (souvent ±1 % du point de consigne) et la chute de pression (variation de la pression de sortie lorsque le débit augmente) répondent aux exigences de stabilité du procédé.
Capacité de débit (Cv) : la valeur Cv de la vanne doit être correctement dimensionnée pour le débit maximal requis par le procédé. Un sous-dimensionnement entraîne une mauvaise régulation et un manque de produit ; un surdimensionnement peut rendre difficile le contrôle précis à faibles débits et augmenter le volume interne, ce qui affecte l’efficacité de la purge.
Stabilité et hystérésis : la vanne doit présenter une hystérésis minimale (< 0,5 % de la pleine échelle) afin de garantir la répétabilité de la pression de sortie lors du réglage de la consigne.
Contrôle de la température : le PH₃ est souvent utilisé dans des armoires à gaz à température contrôlée. Si la vanne fait partie d’un « gas stick » chauffé, assurez-vous qu’elle est compatible avec la température de fonctionnement (par exemple, 40-50 °C) et qu’elle dispose d’un chauffage uniforme afin d’éviter les points froids où le PH₃ pourrait se condenser ou réagir.

Prévention de la contamination : une stratégie globale pour les vannes
La vanne fait partie d’un système. Ses caractéristiques doivent s’inscrire dans les protocoles de contrôle de la contamination à l’échelle du système.

Fabrication et conditionnement en salle blanche : la vanne doit être assemblée dans un environnement de salle blanche de classe 100 ou supérieure. Elle doit être conditionnée dans un système à double sachet (sachet intérieur de salle blanche, sachet de protection extérieur) sous atmosphère inerte (azote ou argon) à pression positive.
Nettoyage et essais certifiés : Exigez une documentation complète :
Protocole de nettoyage : Preuve du nettoyage conforme à la norme SEMI F57 ou équivalente, à l’aide de solvants de haute pureté.
Résultats des essais : certificats d’analyse (CoA) pour l’humidité résiduelle (< 1 ppmv), l’oxygène (< 1 ppmv) et les particules (conformément à la norme SEMI F57, par exemple, particules > 0,1 µm).
Test de fuite à l’hélium : Documentation d’un test de fuite à l’hélium par spectrométrie de masse réalisé sur l’ensemble complet, portant à la fois sur les joints internes et externes.
Purgabilité : un faible volume interne est une caractéristique de conception essentielle pour une purge rapide et efficace lors du démarrage et des changements de bouteille, ce qui réduit les temps d’arrêt et la quantité de gaz « hors spécifications » acheminée vers l’outil.
Surveillance intégrée (facultative mais recommandée) : les vannes UHP modernes sont souvent équipées de transducteurs de pression intégrés (IPT) à l’entrée et à la sortie. Ceux-ci permettent une surveillance en temps réel pour le contrôle en boucle fermée, la détection des fuites (chutes ou hausses de pression inattendues) et la maintenance prédictive.

Évaluation des fournisseurs et assistance tout au long du cycle de vie
L’expertise et l’assistance du fabricant sont indispensables pour garantir la sécurité et l’efficacité à long terme.

Expérience avérée : choisissez un fournisseur disposant d’une expérience documentée et étendue dans la fourniture de vannes pour gaz UHP toxiques et pyrophoriques à des usines de semi-conducteurs de premier plan. Demandez des références clients.
Assistance technique et documentation : le fournisseur doit fournir des manuels détaillés spécifiques aux gaz, des fiches de compatibilité des matériaux, une traçabilité complète des composants, ainsi qu’une assistance technique spécialisée pour l’installation et le dépannage.
Programme d’entretien et de maintenance : la disponibilité de kits de réparation certifiés, de services de remise à neuf en usine et de programmes de recalibrage est essentielle. Ne tentez jamais d’intervenir sur une vanne PH₃ sans formation, procédures et équipement appropriés.
Conformité internationale : assurez-vous que la conception de la vanne et la documentation répondent aux exigences réglementaires de la région où elle sera installée (par exemple, SEMI, ASME, PED, JIS).

Meilleures pratiques d’installation et d’exploitation
Même la meilleure vanne peut présenter des défaillances si elle est mal installée ou mal utilisée.

Formation : Seul le personnel formé et habilité doit manipuler les vannes de régulation et de réduction de pression UHP pour le PH₃.
Installation correcte : Respectez scrupuleusement les spécifications de couple indiquées par le fournisseur pour tous les raccordements. Utilisez exclusivement des raccords et des joints UHP certifiés. Raccordez tous les orifices de purge et de ventilation à leurs systèmes de sécurité désignés.
Contrôle d’étanchéité : après l’installation, effectuez un contrôle d’étanchéité complet du système à l’aide d’un détecteur de fuites de gaz toxiques étalonné (et non d’une solution savonneuse) avant d’introduire du PH₃.
Protocole de purge : respectez strictement les procédures de purge établies en utilisant un gaz inerte de haute pureté avant d’ouvrir la vanne d’alimentation et après l’avoir fermée.
Régulateur d’azote haute pureté et haut débit
Régulateur d’azote haute pureté et haut débit
Conclusion
Le choix d’une vanne de régulation et de réduction de pression pour une application UHP au PH₃ est une décision multidisciplinaire qui se situe à la croisée de l’ingénierie de la sécurité, de la science des matériaux et du contrôle de la contamination. Il n’y a pas de place pour le compromis. La vanne sélectionnée doit être un dispositif spécialement conçu et certifié, provenant d’un fabricant réputé, présentant une conception optimisée pour l’UHP avec des surfaces électropolies, des joints d’étanchéité avancés et des caractéristiques axées sur la sécurité telles que des évents confinés et des orifices de purge. Elle doit être livrée avec une certification de propreté rigoureuse et bénéficier d’un soutien technique spécialisé de la part du fournisseur.

En évaluant méticuleusement les vannes au regard des critères énoncés ci-dessus — certifications de sécurité, conception UHP, spécifications de performance, preuves de maîtrise de la contamination et capacités du fournisseur —, les ingénieurs peuvent prescrire un composant qui ne constituera pas un maillon faible potentiel, mais agira comme un garant robuste et fiable tant de la sécurité des personnes que de la pureté du procédé. Ce processus de sélection rigoureux constitue un investissement essentiel pour protéger le personnel, l’environnement et les processus de fabrication de plusieurs millions de dollars qui dépendent de la distribution sans faille de ce gaz essentiel, mais dangereux.
