Types de systèmes d’alimentation en gaz dans l’industrie des semi-conducteurs

Introduction
L’industrie des semi-conducteurs est le pilier de l’électronique moderne ; elle produit les micropuces qui équipent tout, des smartphones aux engins spatiaux. L’alimentation précise en gaz, utilisés dans des procédés tels que le dépôt, la gravure et le dopage, constitue un aspect essentiel de la fabrication des semi-conducteurs. Les systèmes d’alimentation en gaz (GDS) garantissent que ces gaz — souvent toxiques, inflammables ou hautement réactifs — sont acheminés de manière sûre, précise et efficace vers les équipements de traitement. La complexité de ces systèmes tient à la nécessité d’une pureté ultra-élevée, d’un contrôle précis du débit et de normes de sécurité rigoureuses.

Cet article explore les différents types de systèmes d’alimentation en gaz utilisés dans l’industrie des semi-conducteurs, leurs composants, leurs applications et les avancées technologiques qui stimulent leur évolution. Des systèmes de gaz en vrac à l’alimentation au point d’utilisation, chaque type joue un rôle unique pour répondre aux exigences des procédés de fabrication de pointe. Alors que l’industrie s’oriente vers des nœuds de plus en plus petits et des performances toujours plus élevées, la compréhension de ces systèmes devient essentielle tant pour les ingénieurs que pour les chercheurs et les fabricants.

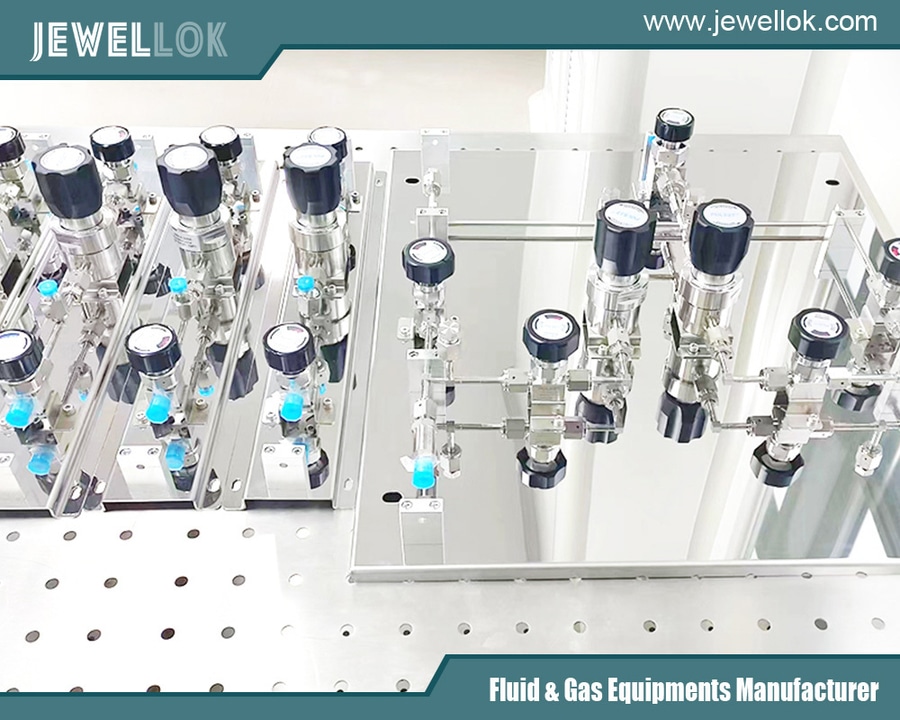

système d’alimentation en gaz dans l’industrie des semi-conducteurs
système d’alimentation en gaz dans l’industrie des semi-conducteurs
Section 1 : Présentation générale des systèmes d’alimentation en gaz
Les systèmes d’alimentation en gaz de l’industrie des semi-conducteurs sont conçus pour acheminer les gaz de procédé depuis leur source — telle que des bouteilles, des réservoirs de stockage en vrac ou des générateurs sur site — jusqu’au point d’utilisation au sein d’une usine de fabrication (fab). Ces systèmes doivent maintenir la pureté des gaz à des niveaux de l’ordre de quelques parties par milliard (ppb), car même des traces de contaminants peuvent compromettre la qualité des plaquettes. De plus, ils doivent réguler la pression, le débit et la température tout en respectant des protocoles de sécurité stricts en raison de la nature dangereuse de nombreux gaz, tels que le silane (SiH₄), l’arsine (AsH₃) et le chlore (Cl₂).

Un système GDS type se compose de plusieurs éléments clés :

Source de gaz : bouteilles, réservoirs de stockage en vrac ou générateurs.

Tuyauterie et vannes : tuyaux en acier inoxydable et vannes de haute pureté pour éviter les fuites et la contamination.

Régulateurs et régulateurs de débit : dispositifs permettant de maintenir une pression et un débit constants.

Purificateurs : filtres destinés à éliminer les impuretés telles que l’humidité ou les particules.

Systèmes de surveillance : capteurs pour la détection des fuites, la surveillance de la pression et l’analyse de la composition des gaz.

La conception d’un système de distribution de gaz dépend du type de gaz, de son application prévue et de l’échelle de l’opération. De manière générale, les systèmes de distribution de gaz peuvent être classés en trois catégories : les systèmes de distribution de gaz en vrac, les systèmes de distribution de gaz spéciaux et les systèmes au point d’utilisation, chacun étant adapté à des besoins spécifiques au sein du processus de fabrication des semi-conducteurs.

Section 2 : Types de systèmes d’alimentation en gaz
Cette section examine en détail les principaux types de systèmes d’alimentation en gaz, leurs configurations et leurs rôles dans la fabrication des semi-conducteurs.

2.1 Système de distribution de gaz en vrac
Les systèmes de distribution de gaz en vrac sont conçus pour fournir de grands volumes de gaz couramment utilisés, tels que l’azote (N₂), l’oxygène (O₂), l’argon (Ar) et l’hydrogène (H₂), qui sont essentiels à des procédés comme le dépôt chimique en phase vapeur (CVD) et le nettoyage des plaquettes. Ces systèmes impliquent généralement des solutions de stockage à grande échelle, telles que des réservoirs cryogéniques ou des cuves à haute pression, situés à l’extérieur de l’usine. Le gaz est ensuite distribué via un réseau de tuyauteries en acier inoxydable vers divers équipements au sein de l’installation.

Composants : les systèmes de stockage en vrac comprennent des réservoirs de stockage, des vaporisateurs (pour les gaz liquéfiés), des régulateurs de pression et une infrastructure de tuyauterie étendue. Les systèmes avancés peuvent intégrer des générateurs de gaz sur site, tels que des unités d’adsorption à alternance de pression (PSA) pour l’azote.

Avantages : grande capacité, rentabilité pour les gaz à forte consommation et réduction de la nécessité de changer fréquemment les bouteilles.

Défis : maintenir la pureté sur de longues distances, gérer la dilatation thermique dans les canalisations et garantir un approvisionnement ininterrompu pendant la maintenance.

Applications : Les gaz inertes comme l’azote sont utilisés pour la purge et la création d’atmosphères contrôlées, tandis que l’oxygène est essentiel aux processus d’oxydation.

Les systèmes de distribution en vrac constituent la colonne vertébrale de l’infrastructure gazière d’une usine de fabrication de semi-conducteurs ; ils sont souvent intégrés à des systèmes de contrôle automatisés permettant de surveiller les niveaux d’approvisionnement et de détecter les anomalies en temps réel.

2.2 Systèmes de distribution de gaz spéciaux
Les systèmes de distribution de gaz spéciaux gèrent les gaz à faible débit et haute pureté requis pour des étapes de fabrication spécifiques, telles que le dopage ou la gravure au plasma. Ces gaz — par exemple la phosphine (PH₃), le trifluorure de bore (BF₃) ou le tétrafluorométhane (CF₄) — sont généralement stockés dans des bouteilles à haute pression ou de petits réservoirs, puis acheminés via des conduites dédiées afin d’éviter toute contamination croisée.

Composants : armoires à bouteilles équipées de collecteurs à commutation automatique, régulateurs de débit massique (MFC) et purificateurs au point d’utilisation. Ces systèmes utilisent souvent des tuyauteries coaxiales à double paroi pour plus de sécurité.

Avantages : précision dans la distribution de petites quantités, flexibilité pour les gaz rares et caractéristiques de sécurité renforcées pour les matières dangereuses.

Défis : coût unitaire plus élevé, procédures de manipulation complexes et nécessité de remplacer fréquemment les bouteilles.

Applications : les gaz dopants tels que l’arsine sont utilisés pour introduire des impuretés dans les plaquettes de silicium, tandis que les gaz fluorés sont employés dans la gravure ionique réactive (RIE).

Les systèmes de gaz spéciaux sont essentiels pour les procédés exigeant des compositions chimiques précises, et leur conception privilégie la sécurité et la pureté plutôt que le débit.

2.3 Systèmes de distribution de gaz au point d’utilisation
Les systèmes de distribution de gaz au point d’utilisation (POU) permettent un contrôle et une purification localisés juste avant que le gaz n’entre dans l’outil de traitement. Ces systèmes sont souvent intégrés à l’équipement lui-même ou installés à proximité, garantissant ainsi une qualité de gaz optimisée au moment de l’utilisation.

Composants : MFC compacts, purificateurs en ligne, transducteurs de pression et vannes d’arrêt. Les systèmes POU peuvent également inclure des modules de mélange de gaz permettant de mélanger plusieurs gaz sur site.

Avantages : pureté accrue au niveau de l’outil, risque de contamination réduit lié aux longues canalisations et réglages précis du débit adaptés à des procédés spécifiques.

Défis : capacité limitée, fréquence d’entretien plus élevée et nécessité d’assurer la compatibilité avec les exigences variées des outils.

Applications : Les systèmes POU sont utilisés dans le dépôt par couche atomique (ALD) pour un apport précis de précurseurs ou dans le dépôt chimique en phase vapeur assisté par plasma (PECVD) pour les mélanges de gaz réactifs.

Les systèmes POU comblent le fossé entre l’alimentation centralisée et les besoins spécifiques des équipements, offrant un dernier niveau de contrôle dans la chaîne d’approvisionnement en gaz.

Section 3 : Progrès technologiques et tendances
L’évolution des systèmes d’alimentation en gaz reflète la volonté de l’industrie des semi-conducteurs de réduire la taille des structures, d’augmenter les rendements et de renforcer la durabilité. Parmi les avancées clés, on peut citer :
Surveillance intelligente : capteurs connectés à l’IoT et analyses basées sur l’IA pour la maintenance prédictive et la détection des fuites en temps réel.

Matériaux d’ultra-haute pureté (UHP) : adoption d’acier inoxydable électropoli et de revêtements avancés pour minimiser le dégazage et la génération de particules.

Production de gaz sur site : des technologies telles que la séparation par membrane et l’électrolyse réduisent la dépendance vis-à-vis des fournisseurs externes et améliorent la résilience de la chaîne d’approvisionnement.

Développement durable : efforts visant à recycler des gaz tels que l’argon ou à capter les émissions issues de procédés impliquant des gaz à effet de serre (par exemple, le CF₄).

Ces innovations améliorent l’efficacité, réduisent les coûts et s’alignent sur les réglementations environnementales, garantissant ainsi que les systèmes de distribution de gaz suivent le rythme des exigences des nœuds de fabrication de 3 nm et au-delà.

système de distribution de gaz dans l’industrie des semi-conducteurs
système de distribution de gaz dans l’industrie des semi-conducteurs
Conclusion
Les systèmes de distribution de gaz constituent la pierre angulaire de la fabrication des semi-conducteurs, permettant une manipulation précise et sûre des gaz qui alimentent les processus critiques. Les systèmes de grande capacité fournissent le volume nécessaire aux opérations de base, les systèmes spécialisés offrent la précision requise pour des applications de niche, et les systèmes au point d’utilisation garantissent la qualité au niveau de l’équipement. Ensemble, ils forment un réseau intégré qui concilie échelle, sécurité et performances.

À mesure que l’industrie progresse, les systèmes d’alimentation en gaz continueront d’évoluer, en intégrant des technologies plus intelligentes et des pratiques plus respectueuses de l’environnement afin de relever les défis de la production de puces de nouvelle génération. Pour les ingénieurs et les fabricants, la compréhension de ces systèmes est essentielle pour optimiser les opérations des usines de fabrication et conserver un avantage concurrentiel dans un environnement en constante évolution.
