Comprendre la différence entre les membranes métalliques et les membranes en élastomère dans les régulateurs Kr UHP : un choix déterminant pour la pureté et les performances

{{{sourceTextContent.subTitle}}}

Comprendre la différence entre les membranes métalliques et celles en élastomère dans les régulateurs Kr UHP : un choix déterminant pour la pureté et les performances

{{{sourceTextContent.description}}}

La distribution fiable et exempte de contamination de gaz de très haute pureté (UHP), tels que le krypton (Kr), constitue un pilier essentiel de la fabrication de pointe et de la recherche dans les domaines des semi-conducteurs, de la photonique et de l'aérospatiale. Au cœur de ce système de distribution se trouve le régulateur de pression pour Kr UHP, un dispositif d'une simplicité trompeuse dont les composants internes déterminent la qualité finale du gaz. Le choix entre une membrane métallique et une membrane en élastomère (polymère) constitue la décision de conception la plus critique, car elle a un impact direct sur la pureté, la stabilité, l’étanchéité et les performances à long terme. Cet article technique explore les principes d’ingénierie, la science des matériaux et les compromis spécifiques à chaque application de ces deux technologies, offrant ainsi un guide complet pour choisir le régulateur optimal destiné à une utilisation avec du Kr UHP.

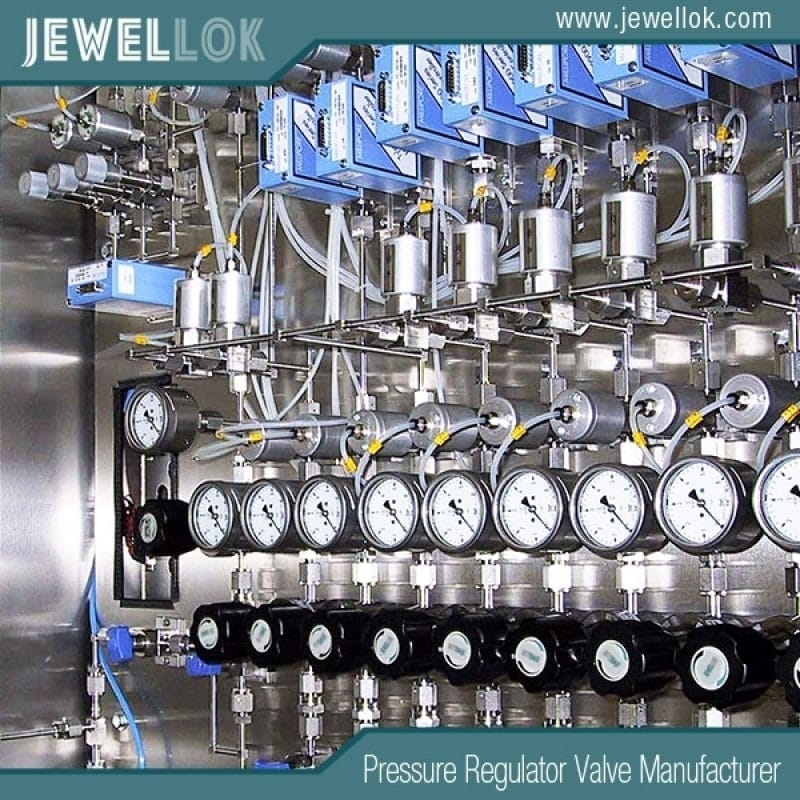

fabricant de systèmes de contrôle des fluides en Chine
fabricant de systèmes de contrôle des fluides en Chine
1. L’environnement du Kr UHP et les impératifs relatifs aux régulateurs
Le krypton, un gaz noble apprécié pour ses propriétés spectrales uniques et son inertie, trouve des applications essentielles dans :

La lithographie des semi-conducteurs : les lasers excimères KrF (248 nm) sont des outils incontournables de la photolithographie dans l’ultraviolet profond pour la fabrication de puces.

Isolation haute performance : pour combler l’espace entre les vitres des fenêtres à vitrage multiple et dans les composants aérospatiaux spécialisés.

Éclairage et lasers : utilisé dans les lampes à haut rendement, les lasers haute puissance et comme substitut pour les études sur le plasma.

Recherche scientifique : en tant que gaz traceur et dans diverses applications spectroscopiques.

Dans ces domaines, en particulier la fabrication de semi-conducteurs, la pureté du gaz est une exigence incontournable. Des impuretés à des niveaux de l’ordre de la partie par milliard (ppb) voire de la partie par trillion (ppt) peuvent provoquer des défauts, réduire le rendement, altérer la chimie du plasma ou dégrader les performances optiques. Un régulateur de Kr UHP doit donc agir comme un dispositif de contrôle de précision sans devenir une source de contamination.

La fonction principale d’un régulateur de pression à un seul étage est de réduire une pression d’entrée élevée et variable (par exemple, provenant d’une bouteille à plus de 2 000 psi) à une pression de sortie stable et plus faible. Il y parvient grâce à un système équilibré comprenant un élément de détection de pression (la membrane), un clapet à siège et un ressort de commande. La membrane isole le gaz de procédé de la chambre à ressort et convertit les variations de pression en aval en un mouvement mécanique permettant de moduler le clapet. C’est cet élément d’étanchéité et de détection qui est au cœur du débat opposant le métal à l’élastomère.

2. La membrane métallique : conçue pour une pureté extrême
Les membranes métalliques des régulateurs UHP Kr sont généralement fabriquées à partir d’aciers inoxydables de haute qualité à faible dégazage (par exemple, 316L, 316LV), d’Hastelloy C-276 ou de Monel. Il ne s’agit pas de simples tôles, mais de composants conçus avec précision, souvent ondulés (formés de ondulations concentriques) afin d’offrir une flexibilité et une grande surface effective.

Avantages clés :

Perméabilité ultra-faible : les métaux sont imperméables aux molécules de gaz. Cela élimine l’une des principales sources de contamination : la perméation des gaz atmosphériques (O₂, N₂, H₂O, CO₂) dans le flux de gaz, ainsi que la perte de Kr coûteux hors du système. Ceci est essentiel pour maintenir la pureté spécifiée, de la bouteille jusqu’au point d’utilisation.

Génération minimale de particules : les surfaces métalliques correctement électropolies et nettoyées sont dures et lisses. Elles ne libèrent pas de particules lors des cycles mécaniques (flexion), contrairement aux polymères. La génération de particules est l’une des principales causes de défauts dans les procédés de fabrication des semi-conducteurs.

Propreté exceptionnelle et faible dégazage : les membranes métalliques peuvent être soumises à des procédés de nettoyage agressifs (par exemple, électropolissage, nettoyage par ultrasons, rinçage aux solvants) et être cuites à haute température sous vide pour désorber la vapeur d’eau et les contaminants volatils. Il en résulte des taux de dégazage d’hydrocarbures totaux (THC) et d’humidité exceptionnellement faibles.

Inertie chimique et tolérance à la température supérieures : les aciers inoxydables de haute qualité et les alliages de nickel sont intrinsèquement inertes vis-à-vis du Kr et de la plupart des autres gaz de procédé. Ils peuvent résister à des températures extrêmes (de la cryogénie à plus de 150 °C pour le recuit) sans dégradation de leurs propriétés mécaniques.

Excellente stabilité à long terme et hystérésis : les membranes métalliques présentent un fluage ou une relaxation des contraintes minimes au fil du temps. Leur déformation élastique est hautement prévisible, ce qui se traduit par une excellente répétabilité et une hystérésis minimale — ce qui signifie que la pression de sortie est exactement la même, que l’on s’en approche depuis une pression supérieure ou inférieure.

Éléments à prendre en compte :

Coût : la fabrication de membranes métalliques de précision présentant des caractéristiques de flexion constantes est coûteuse.

Rigidité et sensibilité : les métaux ont un module d’élasticité plus élevé que les polymères. Pour atteindre la sensibilité nécessaire à un contrôle précis de la pression, la membrane doit être très fine et méticuleusement ondulée, ce qui accroît la complexité de fabrication.

Risque de fatigue : bien qu’il soit conçu pour supporter des millions de cycles, un diaphragme métallique peut théoriquement céder par fatigue métallique s’il est soumis à des pics de pression excessifs ou à la corrosion.

3. Le diaphragme en élastomère : un compromis
Les diaphragmes en élastomère sont généralement fabriqués à partir de polymères tels que le PTFE (Téflon), le FKM (Viton), l’EPDM ou des élastomères revêtus de PTFE. Ils offrent des avantages en termes de flexibilité et d’étanchéité dans les applications industrielles standard.

Principaux avantages (hors contexte UHP) :

Haute sensibilité et faible raideur : les élastomères sont très souples et nécessitent moins de force pour se déformer. Cela se traduit par un contrôle de pression très sensible et la possibilité d’utiliser un ressort de commande plus léger, ce qui peut être avantageux pour les applications à très basse pression de sortie.

Simplicité d’étanchéité : leur capacité inhérente à épouser les formes permet d’assurer une excellente étanchéité statique contre le corps du régulateur avec une force de serrage minimale.

Coût initial réduit : les composants en élastomère sont généralement moins coûteux à fabriquer que les membranes métalliques de précision.

Inconvénients majeurs pour les applications UHP au Kr :

Perméation : il s’agit du principal facteur d’exclusion pour la plupart des applications UHP. Tous les polymères sont perméables dans une certaine mesure. Pour les systèmes au Kr, l’humidité atmosphérique et l’oxygène peuvent s’infiltrer vers l’intérieur, tandis que le Kr lui-même peut s’échapper vers l’extérieur, entraînant une perte de pureté, un gaspillage de produit et des problèmes de sécurité potentiels si le Kr s’accumule dans un espace clos.

Dégazage et apport d’hydrocarbures : Les élastomères libèrent en continu (dégazent) des composants volatils, notamment des plastifiants, des agents de démoulage et des chaînes polymères de faible poids moléculaire. Ceux-ci apportent des hydrocarbures, de l’eau et d’autres contaminants au flux gazeux. Même le PTFE de haute qualité peut dégazer.

Dégagement de particules : La flexion répétée d’un élastomère peut provoquer des microfractures, entraînant la génération de particules submicroniques. Ces particules peuvent se propager en aval, obstruant les filtres ou se déposant sur des surfaces critiques.

Compatibilité chimique et thermique limitée : bien que le PTFE soit hautement inerte, de nombreux élastomères (comme le FKM) peuvent gonfler ou se dégrader lorsqu’ils sont exposés à certains gaz ou à des concentrations élevées de Kr sous pression. Ils présentent également des plages de température limitées et ne peuvent pas résister aux cycles de recuit à haute température utilisés pour les composants métalliques.

Vieillissement et fluage : Les élastomères sont sujets à la déformation rémanente après compression, au fluage et au vieillissement sous l’effet de l’ozone, de la température et des contraintes cycliques. Cela entraîne une dérive de la pression de consigne au fil du temps et une réduction de la durée de vie.

4. Tableau comparatif direct
Caractéristique Diaphragme métallique (316L, Hastelloy) Diaphragme en élastomère (PTFE, FKM)
Perméabilité aux gaz Imperméable. Essentiel pour la préservation de la pureté. Perméable. Source majeure de contamination atmosphérique et de perte de gaz.
Génération de particules Extrêmement faible. Surface dure et polie. Modérée à élevée. La flexion peut entraîner un détachement de particules.
Dégazage (H₂O, THC) Ultra-faible après un recuit adéquat. Élevé. Inhérent aux matériaux polymères.
Inertie chimique vis-à-vis du Kr Excellente. Totalement inerte. Bonne à excellente (PTFE). Variable pour les autres matériaux.
Plage de température Très large (de -200 °C à plus de 150 °C). Permet le séchage au four. Étroite. Généralement de -20 °C à 100 °C. Séchage au four impossible.
Stabilité à long terme Excellente. Fluage et hystérésis minimes. Médiocre. Sujette à la déformation rémanente après compression et au vieillissement.
Sensibilité / Rigidité élastique Nécessite une conception minutieuse pour garantir la sensibilité. Sensibilité et flexibilité intrinsèquement élevées.
Nettoyabilité Excellente. Peut être nettoyé de manière intensive et soumis à un traitement thermique. Médiocre. Peut retenir des contaminants et se dégrader.
Coût initial Élevé. Faible.
Coût total de possession Faible pour l’UHP : longue durée de vie, aucune perte de gaz, aucun impact sur le rendement. Potentiellement élevé : remplacement fréquent, perte de gaz, risque de contamination.
5. Recommandations de sélection en fonction de l’application
Le choix est rarement ambigu lorsque l’application est bien définie :

Utilisez un régulateur à membrane métallique pour le Kr UHP dans les cas suivants :

Fabrication de semi-conducteurs : pour les armoires de gaz et les conduites d’alimentation des lasers excimères KrF. La pureté et le contrôle des particules sont primordiaux.

Systèmes de recherche et d’analyse : lorsque l’intégrité de l’expérience dépend d’une composition gazeuse connue et stable (par exemple, gaz vecteur pour chromatographie en phase gazeuse, étalons d’étalonnage).

Processus critiques à long terme : dans la fabrication aérospatiale ou photonique, où la fiabilité et la stabilité du régulateur sur plusieurs années sont requises.

Tout système soumis à des spécifications de pureté strictes : Lorsque l’analyse du gaz au point d’utilisation doit correspondre au certificat de la bouteille.

Une membrane en élastomère peut être envisagée pour le Kr dans les cas suivants :

Manutention en vrac non critique : pour le transfert de Kr dans des environnements industriels où la pureté n’est pas un critère essentiel (par exemple, opérations de remplissage initial).

Prototypes ou systèmes de laboratoire à petit budget : lorsque le coût initial est la préoccupation principale et qu’une contamination mineure est acceptable. Cette option est fortement déconseillée pour toute application qualifiée d’« UHP ».

Besoins spécifiques de régulation à basse pression : dans les rares cas où une sensibilité extrême à très basse pression (< 5 psig) est la seule exigence et où la contamination est secondaire.

6. Au-delà de la membrane : conception globale d’un régulateur UHP
Le choix d’une membrane adaptée est nécessaire mais non suffisant. Un véritable régulateur UHP pour le Kr intègre ce choix dans une conception globale :

Étanchéité entièrement métallique : utilise des joints métalliques (par exemple, VCJ®, ConFlat®) ou des raccords soudés à la place des joints toriques en élastomère sur toutes les interfaces en contact avec le gaz.

Surfaces internes électropolies : réduit la surface exposée, minimise l’adhérence des particules et facilite le nettoyage.

Passivation : traitement à l’acide nitrique visant à renforcer la couche d’oxyde de chrome sur l’acier inoxydable, améliorant ainsi la résistance à la corrosion.

Configurations à haut débit ou à purge : certains régulateurs UHP sont conçus pour des débits de purge élevés afin de nettoyer rapidement le système en aval, ou sont équipés de doubles membranes avec un espace intermédiaire sous vide pour une barrière de perméation supplémentaire.

7. Conclusion
Dans le domaine de la distribution de krypton de très haute pureté, le régulateur est le garant de la qualité. L’opposition entre les membranes métalliques et celles en élastomère représente un compromis fondamental entre performances optimales et économies initiales.

Pour toute application où la pureté du gaz, l’intégrité du système et la fiabilité à long terme sont des facteurs déterminants — ce qui correspond à la définition même d’un service UHP —, le régulateur à membrane métallique est le choix incontestable et le seul valable. Son imperméabilité, son faible dégazage, son fonctionnement exempt de particules et sa grande stabilité préservent l’investissement dans le gaz de haute pureté et protègent l’intégrité des processus en aval sensibles.

Si les membranes en élastomère ont leur place dans la régulation générale des gaz industriels, leurs propriétés intrinsèques de perméation et de dégazage les rendent par nature inadaptées aux exigences rigoureuses des systèmes au krypton UHP. Les prescripteurs et les ingénieurs doivent aller au-delà du prix d’achat initial et prendre en compte le coût total de possession, qui inclut les pertes de gaz, les pertes de rendement liées à la contamination et la maintenance. Dans les applications UHP, les performances supérieures d’un régulateur à membrane métallique offrent un retour sur investissement rapide en garantissant que le gaz délivré est aussi pur que le gaz fourni, de la bouteille jusqu’au point d’utilisation critique.
