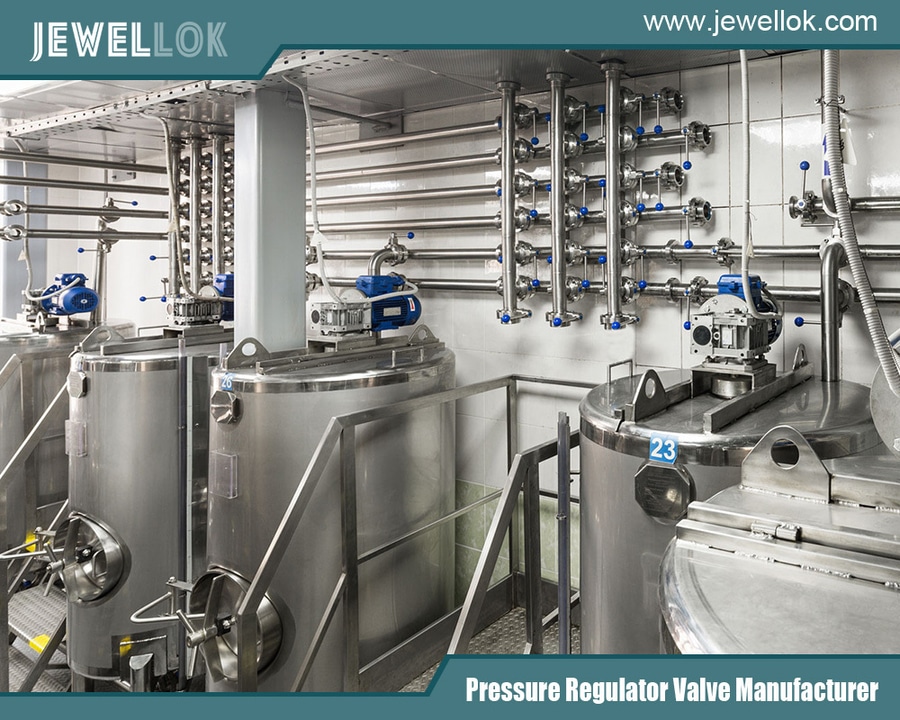

Spécifications et précautions relatives à l'installation des vannes pour gaz médicaux : prévention de la contamination et des fuites

{{{sourceTextContent.subTitle}}}

Spécifications et précautions relatives à l'installation des vannes pour gaz médicaux : prévention de la contamination et des fuites

{{{sourceTextContent.description}}}

Les systèmes de vannes pour gaz médicaux constituent les éléments vitaux des établissements de santé modernes. De l’oxygène utilisé en réanimation à l’aspiration employée lors des interventions chirurgicales, en passant par le protoxyde d’azote administré pour l’anesthésie, ces réseaux de gaz médicaux canalisés sont essentiels au diagnostic, au traitement et au maintien des fonctions vitales des patients. Contrairement aux applications industrielles, les gaz médicaux interagissent directement avec le corps humain, ce qui rend la pureté et la fiabilité du système primordiales.

Au cœur de ces réseaux complexes se trouvent les vannes, ces composants mécaniques qui contrôlent le débit, la pression et la direction de ces gaz vitaux. Une défaillance d’une vanne dans un système de gaz médicaux n’est pas seulement un simple désagrément opérationnel ; elle peut constituer un événement catastrophique entraînant une hypoxie chez le patient, l’interruption d’une intervention chirurgicale, voire une embolie gazeuse mortelle. De plus, les fuites peuvent créer des environnements dangereux (tels que des atmosphères enrichies en oxygène qui accélèrent la combustion) ou entraîner l’épuisement des réserves de gaz essentiels.

Par conséquent, l’installation des vannes de gaz médicaux est régie par un cadre strict de normes internationales et nationales, telles que la norme NFPA 99 (Code des établissements de soins de santé) aux États-Unis, la norme HTM 02-01 au Royaume-Uni et la norme ISO 7396-1 au niveau international. Cet article présente les spécifications essentielles et les précautions d’installation relatives aux vannes de gaz médicaux, en mettant particulièrement l’accent sur les deux objectifs prioritaires : prévenir la contamination et éviter les fuites.

Meilleur régulateur monostage de très haute pureté de qualité semi-conducteur
Meilleur régulateur monostage de très haute pureté de qualité semi-conducteur
Partie 1 : Comprendre les types de vannes et les spécifications des matériaux
Avant de commencer l’installation, il est essentiel de choisir la vanne adaptée au gaz et à la fonction spécifiques. L’utilisation de composants non conformes constitue le premier pas vers une défaillance du système.

1.1 Types de vannes dans les systèmes de gaz médicaux

Vannes à bille : le type le plus courant pour l’isolement. Elles assurent une étanchéité parfaite et conviennent à la commande marche/arrêt. Elles doivent être de type «à passage intégral» afin de minimiser la perte de charge.

Clapets anti-retour : installés pour garantir que le gaz ne circule que dans un seul sens. Ils sont essentiels au niveau des raccordements aux collecteurs et des raccordements croisés afin d’empêcher tout reflux, qui pourrait entraîner une contamination croisée des alimentations en gaz.

Vannes de régulation de pression : elles réduisent la haute pression des conduites d’alimentation à la pression de service requise par l’établissement (généralement 50 à 55 psi). Ce sont des instruments de précision qui doivent être installés en accordant une attention particulière à leur orientation et à la filtration en amont.

Vannes de station de zone (ZVSV) : exigées par des normes telles que la NFPA 99, il s’agit d’ensembles en caisson contenant des vannes d’isolement pour des zones spécifiques (par exemple, un bloc opératoire ou une unité de soins intensifs). Elles permettent de couper rapidement l’alimentation en gaz en cas d’urgence ou pour des opérations de maintenance sans perturber l’ensemble de l’installation. Elles doivent être clairement identifiées et facilement accessibles.

1.2 Pureté et compatibilité des matériaux
Les matériaux utilisés dans la fabrication des vannes doivent être compatibles avec le gaz médical concerné afin d’éviter toute corrosion et tout rejet de particules.

Matériau du corps : pour la plupart des gaz médicaux (oxygène, protoxyde d’azote, air médical), le matériau de prédilection pour le corps est le cuivre martelé ou le laiton. Pour les systèmes sous vide, on peut utiliser du laiton moulé ou de l’acier inoxydable.

Joints et sièges : ce sont les points les plus vulnérables à la contamination. Les joints doivent être fabriqués à partir de matériaux homologués pour une utilisation avec des gaz médicaux, tels que le PTFE (polytétrafluoroéthylène) ou certains fluorocarbures. Ils doivent être incombustibles dans les environnements où l’oxygène est sous haute pression.

Propreté pour l’utilisation avec l’oxygène : les vannes destinées à l’utilisation avec l’oxygène doivent être fabriquées et conditionnées spécifiquement pour un « nettoyage à l’oxygène ». Ce processus élimine tous les hydrocarbures, huiles, graisses et particules susceptibles de réagir violemment avec l’oxygène à haute pression. L’installation d’une vanne industrielle standard sur une conduite d’oxygène présente un risque d’incendie grave. Ces vannes sont généralement emballées dans un film plastique protecteur afin de préserver leur propreté jusqu’au moment de l’installation.

Partie 2 : Protocoles de pré-installation : le fondement de la pureté
La propreté d’un système de vannes pour gaz médicaux est garantie avant même que la moindre conduite ou vanne ne soit raccordée. Une part importante de la contamination est due à une mauvaise manipulation lors de l’installation.

2.1 Stockage et manipulation sur site

Stockage : Les vannes doivent être stockées dans un environnement intérieur propre et sec. Elles doivent rester dans leur emballage d’origine, non ouvert, jusqu’au moment de l’installation. Les stocker à l’extérieur ou dans des zones de chantier poussiéreuses favorise la pénétration de débris.

Inspection : Avant l’installation, inspectez visuellement la vanne. Vérifiez qu’il n’y a aucun signe de dommage physique sur le corps, la tige ou les extrémités. Assurez-vous que la garniture est intacte. Si la vanne est destinée à l’alimentation en oxygène et que les capuchons de protection sont manquants, elle doit être nettoyée à nouveau ou renvoyée, car elle est alors considérée comme contaminée.

2.2 La philosophie « Keep Clean »
L’installation de gaz médicaux s’inscrit souvent dans le cadre d’un projet de construction plus vaste. Les installateurs doivent veiller à ce que le système reste propre pendant les phases « sales » de la construction.

Pas d’extrémités ouvertes : ne laissez jamais les extrémités des tuyaux ou des vannes exposées à l’air libre. Utilisez des capuchons et des bouchons homologués par le fabricant.

Purge : avant de raccorder une vanne, un gaz inerte propre, exempt d’huile et sec (comme l’azote) doit être insufflé dans la tuyauterie afin d’éliminer tout débris susceptible d’y avoir pénétré lors de la découpe ou de l’ébavurage.

Partie 3 : Bonnes pratiques d’installation pour la prévention des fuites
Une fuite dans un système de gaz médicaux constitue un risque direct pour la santé des patients et un danger pour l’environnement. L’intégrité de chaque raccord fileté ou brasé est non négociable.

3.1 Brasage ou filetage

Méthode principale – Brasage : la méthode privilégiée et la plus fiable pour assembler des vannes à des tubes en cuivre est le brasage avec un métal d’apport à haute teneur en cuivre (par exemple, la série BCuP). Le brasage crée une liaison moléculaire plus résistante que le métal de base lui-même.

La purge à l’azote : il s’agit de l’étape la plus critique du brasage. Un flux d’azote sec et exempt d’oxygène doit être maintenu dans le tuyau pendant toute la durée du processus de brasage. Cela permet de chasser l’oxygène et d’empêcher la formation d’oxyde de cuivre (calamine) à l’intérieur du raccord. Si elle se forme, cette calamine peut se détacher par la suite et contaminer les équipements en aval ou être inhalée par un patient.

Raccords filetés : Les raccords filetés doivent être limités au strict minimum et ne sont souvent utilisés que pour les raccordements à des équipements ou dans les ensembles de vannes. Lorsqu’elles sont utilisées, les filetages doivent être étanchéifiés à l’aide d’un produit d’étanchéité pour filetages (ruban PTFE ou pâte à joint) spécifiquement certifié pour les circuits d’oxygène médical. Le ruban de plomberie blanc standard n’est pas acceptable, car il peut se déchirer et contaminer le système ou s’enflammer dans un environnement riche en oxygène.

3.2 Techniques spécifiques d’installation des vannes

Vannes à bille : elles doivent être installées en position « fermée » afin d’empêcher les débris de pénétrer dans la cavité de la bille et d’endommager les sièges pendant le brasage. Il convient de vérifier l’étanchéité de la garniture de tige, mais sans la serrer excessivement, ce qui pourrait bloquer la tige.

Clapets anti-retour : leur orientation est cruciale. Une flèche sur le corps du clapet indique le sens du débit. Une installation à l’envers bloquera tout débit.

Vannes de zone : ces boîtiers doivent être fixés de manière sûre et permanente. Le couvercle doit rester accessible et ne pas être obstrué par du mobilier ou de l’équipement. L’étiquetage à l’intérieur du boîtier doit être clair et indiquer la zone ou la pièce qu’il contrôle.

3.3 Soutien et décharge de contrainte
Les vannes, en particulier les plus lourdes comme les grandes vannes à bille ou les postes de régulation, exercent une contrainte sur le réseau de tuyauterie.

Supports de tuyauterie : Les tuyaux doivent être soutenus de manière indépendante conformément à la réglementation (par exemple, tous les 10 à 15 pieds pour les conduites en cuivre). Le poids de la tuyauterie et de la vanne ne doit pas être supporté par les raccords de la vanne eux-mêmes. Les vannes doivent être soutenues ou contreventées de manière indépendante afin d’empêcher que le couple et les vibrations ne soient transmis aux joints brasés, ce qui pourrait provoquer des fractures de fatigue à long terme.

Partie 4 : Les deux piliers – Prévention de la contamination et des fuites
Examinons plus en détail ces deux objectifs essentiels.

4.1 Prévention de la contamination : une défense à plusieurs niveaux
La contamination dans un système de gaz médicaux peut être de nature particulaire, chimique ou microbienne.

Contamination particulaire : causée par des débris, des copeaux métalliques ou des résidus de brasage. Pour la limiter, il convient de procéder à une découpe et un ébavurage corrects des tuyaux, d’effectuer une purge à l’azote pendant le brasage et d’installer des filtres en ligne (généralement en bronze fritté de 100 microns) à des points spécifiques tels que les régulateurs de la conduite principale.

Contamination chimique : causée par des huiles, des solvants ou des produits d’étanchéité pour filetages inadaptés. Elle est évitée en utilisant des matériaux compatibles avec l’oxygène, en manipulant les vannes avec des gants propres et en n’utilisant que des agents de nettoyage homologués.

Contamination microbienne : Elle est particulièrement fréquente dans les systèmes de vide médical et d’évacuation des gaz anesthésiques usagés (WAGD). Les vannes de ces systèmes doivent être conçues avec des surfaces internes lisses et ne comporter aucun recoin où l’humidité et les bactéries pourraient s’accumuler.

4.2 Prévention des fuites : un système d’intégrité
La prévention des fuites ne se limite pas au simple serrage d’un raccord.

Essais hydrostatiques et pneumatiques : après l’installation, mais avant la mise en service du système, l’ensemble du réseau doit être soumis à des essais de pression afin de vérifier son intégrité. Cela implique généralement un essai pneumatique à haute pression utilisant de l’azote ou de l’air sans huile, suivi d’un essai de fuite rigoureux (maintien de la pression pendant une durée spécifiée, généralement 24 heures, sans chute). Des essais aux bulles de savon sont effectués sur tous les raccords afin de détecter les microfuites.

Contrôle des raccordements croisés : un test distinct, souvent réalisé à l’aide d’un analyseur de gaz spécialisé, permet de vérifier que le gaz approprié circule dans chaque vanne et chaque sortie. Cela permet d’éviter une erreur fatale, telle que le raccordement d’un patient à de l’azote au lieu de l’oxygène.

Étiquetage : une vanne qui ne peut pas être identifiée constitue un danger. Toutes les vannes doivent être étiquetées de manière claire et permanente, en indiquant le type de gaz et la zone qu’elles desservent. Les vannes de zone doivent également indiquer les positions « ON » et « OFF ». Cela garantit qu’en cas d’urgence, la vanne appropriée puisse être actionnée immédiatement.

Partie 5 : Vérification finale et mise en service
Le processus d’installation s’achève par une vérification rigoureuse.

5.1 Purge et vérification du système
Après avoir passé les essais de pression, le système doit être purgé afin d’éliminer le gaz d’essai et toute trace résiduelle de contamination.

Purge : Les conduites sont rincées avec le gaz médical spécifique qu’elles sont destinées à transporter. Cela permet d’évacuer l’azote utilisé comme gaz d’essai.

Vérification de la qualité : un échantillon représentatif du gaz prélevé à la sortie la plus éloignée du système est analysé. Il doit respecter les normes de pureté en matière de teneur en humidité, de concentration en oxygène et d’absence de particules et d’odeurs. Ce n’est qu’après la réussite de cette analyse que le système peut être mis en service.

5.2 Documentation
Les « spécifications d’installation » ne sont pas complètes sans une trace écrite. Les plans « conformes à l’exécution » doivent indiquer l’emplacement exact de chaque vanne, en particulier les vannes de zone et les vannes d’arrêt principales. Les certificats d’essai relatifs au brasage, aux essais de pression et aux analyses de pureté doivent être rassemblés. Cette documentation est essentielle pour la maintenance future, le dépannage et les audits de sécurité des installations.

Régulateurs d’oxygène à haut débit et haute pression
Régulateurs d’oxygène à haut débit et haute pression
Conclusion
L’installation de vannes de gaz médicaux est une tâche qui exige une attention méticuleuse aux détails, un respect strict des normes et une compréhension approfondie des conséquences d’une défaillance. La vanne est plus qu’un simple composant mécanique ; c’est un dispositif de sécurité, un point de contrôle et le garant de la pureté du système.

De la spécification initiale des matériaux nettoyés à l’oxygène au couple de serrage final d’un support de fixation, chaque action doit être guidée par le double objectif de prévenir la contamination et d’éliminer les fuites. En respectant les spécifications rigoureuses définies dans des normes telles que la NFPA 99 et en appliquant les meilleures pratiques, telles que la purge à l’azote pendant le brasage et les essais de pression rigoureux, les installateurs garantissent le fonctionnement fiable de ces systèmes critiques.

Ce faisant, ils construisent non seulement un réseau de canalisations, mais aussi une base solide et discrète qui soutient le travail des médecins et des infirmiers, contribuant ainsi à la sécurité des patients et à de bons résultats en matière de santé. L’intégrité du système de gaz médicaux, garantie par l’étanchéité de ses vannes et de ses raccords, est un pilier incontournable des soins de santé modernes.

Pour en savoir plus sur les spécifications d’installation des vannes de gaz médicaux et les précautions à prendre pour prévenir la contamination et les fuites, vous pouvez consulter le site de Jewellok à l’adresse https://www.jewellok.com/.
