Applications courantes des vannes à membrane ultra-hautes pureté dans la fabrication de semi-conducteurs

{{{sourceTextContent.subTitle}}}

Applications courantes des vannes à membrane ultra-hautes pureté dans la fabrication de semi-conducteurs

{{{sourceTextContent.description}}}

L'industrie des semi-conducteurs évolue dans un environnement où une contamination de l'ordre de quelques parties par milliard peut compromettre tout un lot de production. À mesure que la géométrie des puces ne cesse de se réduire et que la complexité des procédés augmente, les fabricants s'appuient sur des systèmes d'alimentation en gaz et en produits chimiques hautement contrôlés pour maintenir le rendement et les performances des dispositifs. La vanne à membrane ultra-haute pureté (UHP) constitue l'un des composants essentiels de ces systèmes.

Les vannes à membrane UHP sont spécialement conçues pour traiter des gaz et des produits chimiques de haute pureté tout en minimisant la génération de particules, les fuites et la contamination. Leurs surfaces internes propres, leur étanchéité hermétique et leur contrôle de précision les rendent indispensables dans toutes les usines de fabrication de semi-conducteurs (fabs).

Cet article explore les applications les plus courantes des vannes à membrane UHP dans la fabrication de semi-conducteurs, en expliquant comment elles contribuent à l’intégrité des procédés, à la fiabilité des équipements et à l’efficacité de la production.

Que sont les vannes à membrane ultra-haute pureté ?
Une vanne à membrane UHP est une vanne spécialisée conçue pour les applications nécessitant la manipulation de fluides ou de gaz extrêmement purs. Contrairement aux vannes conventionnelles qui utilisent une garniture de tige, les vannes à membrane isolent le fluide de process de l’actionneur et de l’environnement extérieur à l’aide d’une membrane flexible. Cette conception élimine les espaces morts, réduit le risque de contamination et offre une excellente étanchéité.

Parmi leurs principales caractéristiques, on peut citer
Des surfaces en contact avec le fluide de haute pureté : généralement fabriquées en acier inoxydable 316L électropoli ou en alliages de haute pureté.
Un volume mort minimal : empêche le piégeage de gaz et l’accumulation de particules.
Une excellente étanchéité : souvent testées pour des taux de fuite d’hélium inférieurs à 1×10⁻⁹ cc std/sec.
Compatibilité avec les salles blanches : conçues pour une propreté de niveau semi-conducteur et une faible génération de particules.
Contrôle précis du débit : prend en charge les systèmes de contrôle automatisés des processus.
Ces caractéristiques font des vannes à membrane UHP la solution idéale pour les conditions exigeantes des usines de fabrication de semi-conducteurs.

Pourquoi la pureté est-elle essentielle dans la fabrication des semi-conducteurs ?
Les dispositifs semi-conducteurs sont fabriqués couche par couche à l’aide de procédés tels que le dépôt chimique en phase vapeur (CVD), le dépôt par couche atomique (ALD), la gravure, le dopage et le nettoyage. Bon nombre de ces étapes impliquent l’utilisation de gaz réactifs et de produits chimiques ultra-purs acheminés via des réseaux de tuyauterie complexes.

Les contaminants tels que les particules, l’humidité, les hydrocarbures ou les ions métalliques peuvent entraîner :

Des défauts dans les films minces
Une mauvaise adhérence ou une uniformité insuffisante
Des défaillances électriques
Une baisse du rendement des plaquettes
Des temps d’arrêt des équipements
Pour prévenir ces problèmes, les usines de fabrication mettent en œuvre des protocoles stricts de contrôle de la contamination, et les vannes à membrane UHP jouent un rôle central dans le maintien de la pureté du système.

1. Systèmes d’alimentation en gaz de procédé
Présentation de l’application
L’une des utilisations les plus répandues des vannes à membrane UHP concerne les systèmes d’alimentation en gaz de procédé. Les équipements de semi-conducteurs nécessitent des quantités précises de gaz tels que l’azote (N₂), l’argon (Ar), l’hydrogène (H₂), le silane (SiH₄), l’ammoniac (NH₃) et divers composés fluorés.

Ces gaz doivent rester ultra-purs depuis leur source de stockage jusqu’à la chambre de traitement.

Rôle de la vanne
Isole les conduites de gaz pendant la maintenance ou le changement de bouteille
Régule le débit de gaz vers chaque équipement de traitement
Empêche le reflux et la contamination croisée entre les conduites de gaz
Assure un fonctionnement étanche dans des conditions de haute pureté
Pourquoi utiliser des vannes à membrane UHP ?
Les surfaces lisses électropolies minimisent le dégagement de particules
L'étanchéité hermétique empêche la contamination atmosphérique
Le faible volume mort garantit une purge et un échange de gaz rapides
Compatibilité avec les gaz corrosifs et réactifs
Dans les usines de fabrication modernes, les armoires à gaz automatisées et les panneaux de distribution intègrent couramment des vannes à membrane UHP à commande pneumatique pour un contrôle précis et reproductible.

2. Systèmes de dépôt chimique en phase vapeur (CVD)
Présentation de l’application
Les procédés CVD permettent de déposer des films minces sur des plaquettes en faisant réagir des précurseurs gazeux à des températures élevées. On peut citer, par exemple, le dépôt de nitrure de silicium, de dioxyde de silicium, de tungstène et de films métalliques.

La pureté et la régularité de l’alimentation en gaz précurseurs influent directement sur la qualité et l’uniformité du film.

Rôle de la vanne
Régule le débit de gaz précurseur dans le réacteur
Isole les lignes de processus lors des changements de recette
Permet des procédures d’arrêt et de maintenance en toute sécurité
Prend en charge le séquencement automatisé dans les outils de dépôt
Pourquoi utiliser des vannes à membrane UHP ?
Elles minimisent la contamination susceptible de provoquer des défauts dans le film
Elles garantissent un fonctionnement fiable à des températures et des pressions élevées
Elles offrent un actionnement rapide pour un timing précis du processus
Elles résistent à la corrosion causée par les gaz précurseurs réactifs
Les procédés CVD étant très sensibles aux impuretés, les vannes à membrane UHP sont essentielles pour maintenir des conditions de dépôt stables.

3. Systèmes de dépôt par couche atomique (ALD)
Présentation de l’application
L’ALD est une technique de dépôt avancée qui permet de former des films couche atomique par couche atomique grâce à l’alternance d’impulsions de précurseurs. Le procédé exige un timing extrêmement précis et une isolation totale entre les expositions aux précurseurs.

Rôle de la vanne
Fournit des impulsions de précurseurs courtes et reproductibles
Sépare les différentes lignes de précurseurs pour éviter les réactions prématurées
Contrôle le débit de gaz de purge entre les cycles ALD
Assure une commutation rapide avec un volume mort minimal
Pourquoi utiliser des vannes à membrane UHP ?
Une étanchéité exceptionnelle empêche la contamination croisée
Le faible volume interne permet des transitions d’impulsions nettes
La longue durée de vie en cycles permet un fonctionnement automatisé en continu
Les surfaces propres réduisent la génération de particules lors de cycles répétés
Dans les systèmes ALD, les performances des vannes influencent directement le contrôle de l’épaisseur du film et la conformité, ce qui fait des vannes à membrane UHP un composant essentiel.

4. Systèmes de gravure
Présentation de l’application
La gravure élimine la matière de la surface des plaquettes à l’aide de procédés au plasma ou chimiques humides. La gravure au plasma utilise souvent des gaz tels que le CF₄, le SF₆, le Cl₂ et le HBr, qui peuvent être hautement réactifs et corrosifs.

Rôle de la vanne
Contrôle l’alimentation en gaz de gravure de la chambre à plasma
Isole les conduites de gaz pendant le nettoyage et la maintenance de la chambre
Permet une commutation rapide des gaz pour les recettes de gravure complexes
Contribue à maintenir une pression et des conditions de débit stables dans la chambre
Pourquoi utilise-t-on des vannes à membrane UHP ?
Les matériaux résistants à la corrosion supportent les gaz agressifs
L'étanchéité parfaite empêche tout rejet de gaz dangereux
Les temps de réponse rapides améliorent la répétabilité du processus
Le contrôle de la contamination protège l’intégrité des plaquettes
Compte tenu de la nature dangereuse de nombreux gaz de gravure, les vannes à membrane UHP contribuent également de manière significative à la sécurité des usines de semi-conducteurs et au respect des normes environnementales.

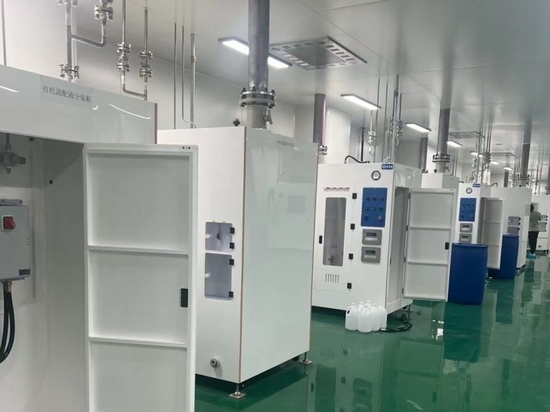

5. Systèmes de distribution de produits chimiques humides
Présentation de l’application
Les usines de semi-conducteurs utilisent des produits chimiques ultra-purs tels que l’acide fluorhydrique (HF), l’acide sulfurique (H₂SO₄), l’hydroxyde d’ammonium (NH₄OH) et l’eau déionisée pour le nettoyage et la préparation des surfaces.

Ces produits chimiques sont acheminés via des réseaux de tuyauterie dédiés vers les bancs de traitement humide et les outils de nettoyage.

Rôle de la vanne
Contrôle le débit des produits chimiques vers les équipements de traitement
Isole les boucles de distribution pour la maintenance
Permet des opérations de vidange et de rinçage en toute sécurité
Empêche la contamination croisée entre les conduites de produits chimiques
Pourquoi utilise-t-on des vannes à membrane UHP ?
Les matériaux de haute pureté empêchent la contamination ionique
Les surfaces internes lisses réduisent l’accumulation de particules
Compatibilité chimique avec les agents de nettoyage agressifs
Une étanchéité fiable minimise les risques de fuite
Pour les systèmes de chimie humide, la propreté des vannes est particulièrement importante car la contamination par des traces de métaux peut avoir un impact considérable sur les performances des dispositifs.

6. Systèmes de distribution de gaz en vrac et de services publics
Présentation de l’application
Les usines de semi-conducteurs s’appuient sur des systèmes de services publics à grande échelle qui distribuent des gaz en vrac tels que l’azote, l’argon et l’air sec et pur dans l’ensemble de l’installation. Ces systèmes permettent la purge, l’inertage et le fonctionnement des équipements.

Rôle de la vanne
Sectionne et isole les conduites de distribution
Contrôle l’alimentation en gaz vers les différentes zones de l’usine
Permet d’effectuer la maintenance sans devoir arrêter l’ensemble du réseau
Préserve l’intégrité du système lors des variations de pression
Pourquoi utiliser des vannes à membrane UHP ?
Fiabilité à long terme en fonctionnement continu
Le faible niveau de fuite réduit le gaspillage de gaz et le risque de contamination
Les surfaces internes propres préservent la pureté des gaz de service
Compatibilité avec les systèmes automatisés de gestion des installations
Bien que les gaz de service ne soient pas aussi réactifs que les gaz de procédé, le maintien d’une haute pureté reste essentiel pour les procédés sensibles de fabrication de semi-conducteurs.

7. Armoires à gaz et boîtiers de vannes (VMB)
Présentation de l’application
Les armoires à gaz stockent et gèrent les gaz de procédé dangereux, tandis que les boîtiers de vannes distribuent ces gaz vers plusieurs outils. Ces systèmes nécessitent un contrôle précis, une surveillance et des verrouillages de sécurité.

Rôle de la vanne
Isole chaque bouteille de gaz
Contrôle la commutation automatique entre les bouteilles
Coupe l'alimentation en gaz en cas d'alarme ou d'urgence
Achemine les gaz vers des équipements de processus spécifiques
Pourquoi utilise-t-on des vannes à membrane UHP ?
Excellente étanchéité pour la manipulation de gaz dangereux
Actionnement rapide pour les arrêts d’urgence
Conception propre compatible avec les normes de pureté des gaz pour les semi-conducteurs
Haute fiabilité dans les systèmes de sécurité automatisés
Dans les armoires à gaz, les performances des vannes sont étroitement liées à la fois à la disponibilité du processus et à la sécurité du personnel.

8. Systèmes de purge et de mise à l’air libre
Présentation de l’application
Avant toute opération de maintenance ou tout changement de conduite de gaz, les systèmes de semi-conducteurs doivent être purgés avec un gaz inerte et évacués en toute sécurité. Les systèmes de purge et de ventilation éliminent les gaz de procédé résiduels et préviennent l’exposition à des substances dangereuses.

Rôle de la vanne
Achemine le gaz de purge à travers les conduites de procédé
Contrôle l’évacuation vers les systèmes d’échappement
Isole certaines sections du système pendant l’intervention
Assure l’élimination complète des gaz résiduels
Pourquoi utilise-t-on des vannes à membrane UHP ?
Le faible volume mort améliore l’efficacité de la purge
Le fonctionnement étanche empêche l’entrée d’air
La construction robuste résiste à des cycles fréquents
Les surfaces propres réduisent la contamination lors des opérations de maintenance
Des opérations de purge et de mise à l’air efficaces sont essentielles pour une maintenance en toute sécurité et un temps de rotation rapide des équipements.

Considérations relatives aux matériaux et à la conception
Pour garantir un fonctionnement fiable dans les environnements de semi-conducteurs, les vannes à membrane UHP sont fabriquées selon des normes strictes en matière de matériaux et de conception.

Matériaux courants
Acier inoxydable 316L : largement utilisé pour sa résistance à la corrosion et sa capacité à être électropoli.
Hastelloy et autres alliages de nickel : utilisés pour les applications hautement corrosives.
Membranes en PTFE/PFA : offrent une résistance chimique et une faible génération de particules.
Finition de surface
Les surfaces en contact avec le fluide sont généralement électropolies jusqu’à une rugosité moyenne (Ra) de 10 micro-pouces (0,25 µm) ou mieux. Des surfaces plus lisses réduisent l’adhérence des particules et améliorent la facilité de nettoyage.

Configurations des vannes
Commande manuelle ou pneumatique
Modèles normalement ouverts ou normalement fermés
Configurations à deux voies, à trois voies ou en collecteur
Conceptions compactes pour les panneaux de gaz à haute densité
Ces options permettent d’adapter les vannes aux exigences spécifiques des procédés de fabrication de semi-conducteurs.

Avantages des vannes à membrane UHP dans les usines de semi-conducteurs
Dans toutes les applications, les vannes à membrane UHP offrent plusieurs avantages majeurs :

Contrôle de la contamination : minimise les particules, l’humidité et les impuretés chimiques.
Stabilité du processus : garantit un débit constant de gaz et de produits chimiques pour des résultats de fabrication reproductibles.
Sécurité : assure une isolation fiable et une manipulation étanche des matières dangereuses.
Efficacité opérationnelle : favorise l’automatisation, une maintenance rapide et une disponibilité élevée des équipements.
Conformité réglementaire : aide les usines à respecter des normes strictes en matière de propreté et d’environnement.

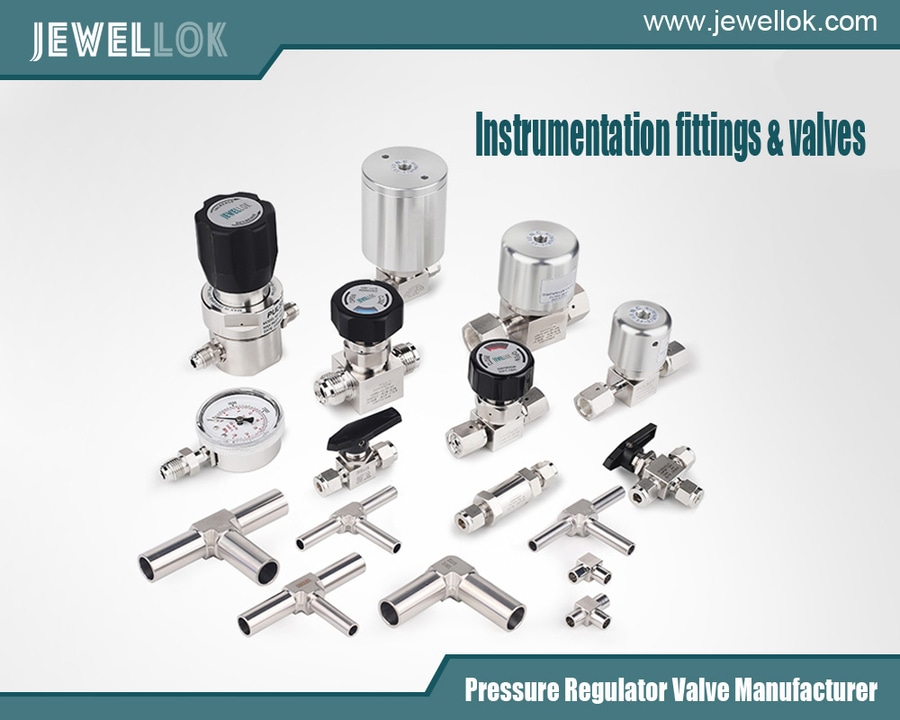

Fabricant de régulateurs de gaz ultra-hautes pureté
Fabricant de régulateurs de gaz ultra-hautes pureté
Conclusion
Les vannes à membrane ultra-haute pureté sont des composants essentiels de la fabrication de semi-conducteurs. De l’alimentation en gaz de procédé et des systèmes de dépôt avancés à la distribution de produits chimiques liquides et aux armoires à gaz critiques pour la sécurité, ces vannes permettent une manipulation précise, propre et fiable des fluides et gaz ultra-purs.

À mesure que la technologie des semi-conducteurs évolue vers des nœuds plus petits et des architectures plus complexes, la demande en matière de pureté accrue et de contrôle plus rigoureux des processus ne cesse de croître. Les vannes à membrane UHP resteront essentielles pour garantir une fabrication exempte de contamination, optimiser le rendement des plaquettes et assurer le fonctionnement sûr des usines de semi-conducteurs modernes.
