Guide d'application du régulateur de contre-pression réglable

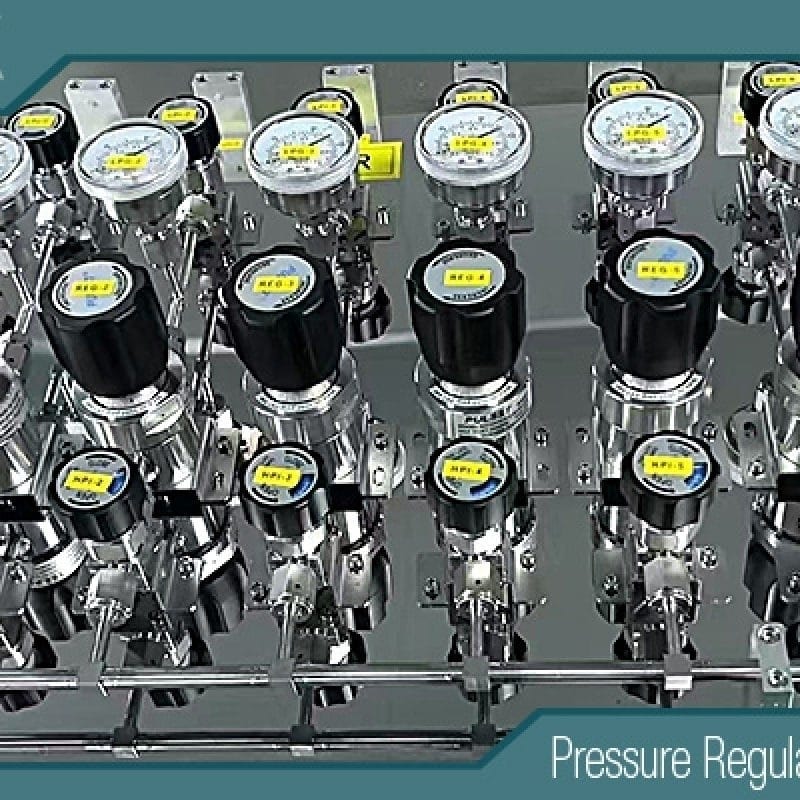

Guide d'application du régulateur de contre-pression réglable

Dans le domaine des systèmes de contrôle des fluides, le régulateur de contre-pression ajustable est un composant essentiel au maintien de la stabilité et de l'efficacité du système. Ce dispositif est conçu pour contrôler et maintenir une pression amont constante dans les canalisations, les cuves et les équipements de traitement, quelles que soient les fluctuations de débit ou les conditions en aval. En permettant l'évacuation de la surpression tout en empêchant le reflux ou les chutes de pression, il garantit un fonctionnement sûr et optimal dans divers secteurs industriels.

Le principe de la régulation de la contre-pression remonte aux premières applications industrielles, où le maintien d'une pression précise était essentiel à l'intégrité des procédés. Aujourd'hui, les régulateurs de contre-pression réglables sont indispensables dans des secteurs tels que le pétrole et le gaz, la chimie, l'industrie pharmaceutique et même les systèmes d'échantillonnage analytique. Leur réglage permet aux opérateurs d'ajuster précisément les points de consigne en fonction des besoins opérationnels spécifiques, ce qui en fait des outils polyvalents pour les ingénieurs et les techniciens.

Comprendre le régulateur de contre-pression ajustable implique d'explorer son fonctionnement, ses différents types et ses applications pratiques. Cet article détaille les principes de fonctionnement, les conceptions variées, les applications, les avantages, les inconvénients, les critères de sélection, les recommandations d'installation et les pratiques de maintenance. S'appuyant sur des connaissances techniques approfondies, il vise à fournir une vue d'ensemble complète aux professionnels souhaitant intégrer ou optimiser ces régulateurs dans leurs systèmes. Que vous travailliez avec des systèmes de gaz à haut débit ou des procédés impliquant des liquides sensibles, la maîtrise de ces éléments peut améliorer les performances et la durée de vie de votre système.

Le régulateur de contre-pression ajustable fonctionne en équilibrant les forces pour maintenir la pression d'entrée. Lorsque la pression en amont dépasse le point de consigne, la vanne s'ouvre pour libérer le fluide et se referme lorsque la pression revient à la normale. Ce réglage dynamique prévient la surpression et assure un débit constant, protégeant ainsi les équipements en aval. La possibilité d'ajuster le point de consigne par ressorts, vis ou pilotes le distingue des régulateurs fixes, offrant une grande flexibilité dans les environnements variables.

En ingénierie moderne, ces régulateurs permettent de résoudre des problèmes tels que les pics de pression dans les stations de compression ou le maintien d'un débit constant dans les lignes d'échantillonnage. Leur évolution, de simples dispositifs mécaniques à des modèles sophistiqués pilotés, témoigne des progrès réalisés dans les matériaux et les technologies de contrôle, permettant une régulation précise même dans des conditions difficiles.





Qu'est-ce qu'un régulateur de contre-pression réglable ?

Un régulateur de contre-pression ajustable, souvent abrégé en BPR, est une vanne spécialisée qui maintient un niveau de pression prédéfini en amont de son point d'installation. Contrairement aux réducteurs de pression qui contrôlent la pression en aval, les BPR agissent sur la pression d'entrée : ils s'ouvrent pour évacuer l'excès lorsqu'il dépasse la valeur de consigne et se ferment pour augmenter la pression lorsqu'il descend en dessous. De ce fait, ils sont indispensables dans les systèmes où la stabilité en amont est primordiale.

L'aspect « réglable » fait référence à la possibilité de modifier la pression de consigne, généralement par une vis mécanique, un bouton ou un système de pilotage externe. Cette caractéristique permet des ajustements instantanés sans arrêt du système, répondant ainsi aux exigences opérationnelles dynamiques. Fabriqués à partir de matériaux durables comme l'acier inoxydable ou des alliages, ces régulateurs sont compatibles avec les gaz, les liquides, les fluides multiphasiques et même les substances supercritiques. Leurs principaux composants comprennent un élément de détection (diaphragme ou piston), un mécanisme de charge (ressort ou pression du dôme) et un siège de soupape. L'élément de détection repère les variations de pression, tandis que le mécanisme de charge établit le point d'équilibre. Dans les modèles à dôme, la pression du fluide dans la chambre du dôme sert de référence, offrant une précision supérieure aux versions à ressort. Les régulateurs de pression de surpression (BPR) se distinguent des soupapes de décharge, dispositifs de sécurité destinés à prévenir les surpressions soudaines, par leur régulation continue et stable, contrairement aux soupapes à libération intermittente. Ils sont également appelés soupapes de maintien de pression, notamment dans les systèmes de recirculation de pompes où le débit excédentaire est recyclé pour maintenir la pression. Concrètement, un régulateur de pression de boues (BPR) ajustable garantit le fonctionnement à pression optimale des cuves de production, telles que les séparateurs ou les unités de traitement, facilitant ainsi la séparation et le traitement efficaces des fluides. Leur format compact et leur fonctionnement autonome les rendent adaptés aussi bien aux petits laboratoires qu'aux grandes installations industrielles.





Principe de fonctionnement

Le principe de fonctionnement d'un régulateur de contre-pression ajustable repose sur l'équilibre des forces pour un contrôle précis de la pression. En résumé, le régulateur utilise un capteur pour comparer la pression en amont à une force de consigne et ajuste la position de la vanne en conséquence. Dans une configuration typique, le fluide pénètre dans l'entrée du régulateur et exerce une pression sur l'élément de détection, souvent un diaphragme ou un piston. Cet élément est opposé à une force de rappel, telle qu'un ressort comprimé ou une pression de référence dans le dôme. Lorsque la pression en amont dépasse la consigne, l'élément de détection se déplace, ouvrant la vanne pour permettre l'écoulement à travers l'orifice et relâcher la pression. Lorsque la pression redescend à la consigne, la force de rappel ferme la vanne, maintenant ainsi l'équilibre. Pour un réglage précis, la consigne est modifiée en ajustant la force de rappel. Dans les modèles à ressort, le réglage à l'aide d'une vis permet de comprimer ou de détendre le ressort, modifiant ainsi l'équilibre des forces. Les régulateurs à dôme utilisent un pilote externe pour fournir une pression de référence au dôme, permettant des réglages à distance ou automatisés par commande électronique. Les systèmes à commande pilote optimisent ce principe grâce à un système à deux étages : une petite vanne pilote détecte la pression et module la position de la vanne principale pour une réponse plus rapide et une variation minimale du débit. Ceci est particulièrement utile dans les applications à débit élevé où les régulateurs à action directe peuvent présenter une montée ou une chute de pression.

Dans les systèmes d'échantillonnage, le régulateur de pression de surpression (BPR) est placé en bout de ligne, déviant le débit excédentaire vers une dérivation tout en maintenant une pression constante dans l'analyseur. Un limiteur de débit en amont assure une chute de pression efficace, empêchant le régulateur de rester complètement ouvert. Ce principe garantit un fonctionnement stable, le régulateur modulant en continu pour s'adapter aux variations de pression, réduisant ainsi les turbulences et améliorant la durabilité du système.





Types de régulateurs de contre-pression réglables

Les régulateurs de contre-pression réglables se déclinent en plusieurs types, chacun étant adapté à des besoins opérationnels spécifiques en fonction de la précision, du débit et des facteurs environnementaux.

Régulateurs autonomes ou à action directe : Ce sont les plus simples, fonctionnant grâce à des ressorts et des membranes internes sans alimentation externe. Le réglage s’effectue par une vis comprimant le ressort. Ils conviennent aux débits stables, mais peuvent présenter une surpression à débits élevés en raison de leur régulation proportionnelle. Leurs avantages résident dans leur simplicité et leur faible coût ; ils sont idéaux pour les applications générales.
Régulateurs différentiels ou de suivi : ils maintiennent une différence de pression fixe entre deux points du système à l’aide d’une pression de référence. Le réglage consiste à ajuster la consigne par rapport à cette référence. Ils empêchent le reflux dans des systèmes tels que les joints d’étanchéité des compresseurs, offrant ainsi une grande précision de régulation différentielle.
Régulateurs à commande pilote : dotés d’une vanne pilote commandant la vanne principale, ils assurent une régulation précise sur une large plage de débits. Le réglage du point de consigne s’effectue par la vanne pilote, souvent à distance. Ils sont particulièrement performants dans les environnements dynamiques tels que les procédés chimiques, avec une déviation minimale.
Régulateurs à dôme : Utilisant la pression du fluide dans un dôme pour le chargement, ils offrent une stabilité supérieure et une faible hystérésis. Le réglage par un régulateur pilote permet l'intégration électronique. Les tailles vont des petites séries de recherche (1/16″ à 1/4″) aux séries industrielles (jusqu'à 4″), supportant des pressions jusqu'à 10 000 psig.
Régulateurs à ressort : sous-catégorie où la charge est assurée par des ressorts réglables manuellement. Ils sont compacts mais moins précis, le débit variant en fonction de la constante de raideur du ressort.
Série électronique : Combinant le chargement du dôme avec des pilotes électroniques pour un contrôle automatisé, convient aux pressions jusqu'à 5000 psig.
Le choix de chaque type dépend de facteurs tels que le débit, les besoins de précision et la compatibilité des matériaux, l'acier inoxydable étant souvent utilisé dans les environnements corrosifs.





Applications

Les régulateurs de contre-pression réglables sont largement utilisés dans les industries où la stabilité de la pression est cruciale.

Dans l'industrie pétrolière et gazière, ils maintiennent la pression dans les séparateurs, les unités de traitement et les bassins de décantation, assurant ainsi une séparation efficace des fluides et prévenant les dommages aux équipements. Les stations de compression et les réseaux de collecte de gaz dépendent d'eux pour la sécurité et la régulation des débits.

L'industrie chimique tire profit de leur précision dans la manipulation des fluides réactifs, réduisant ainsi les risques de turbulence et de surpression. L'industrie pharmaceutique les utilise en milieu stérile pour un dosage et un mélange homogènes.

Dans les systèmes d'échantillonnage analytique, les régulateurs de pression de surpression (BPR) assurent un débit constant vers les analyseurs en dérivant le surplus, protégeant ainsi les instruments sensibles des variations de pression. Les systèmes de pompage les utilisent comme vannes de maintien, en recirculant le surplus de débit pour maintenir la pression en amont. Les industries agroalimentaires les emploient pour le contrôle hygiénique de la pression dans les lignes de production.

La production d'énergie et le traitement de l'eau utilisent des unités à commande pilote pour une grande précision de débit. Leur adaptabilité les rend indispensables à la sécurité, à l'efficacité et à la conformité réglementaire.





Avantages et Désavantages

Les régulateurs de contre-pression réglables offrent de nombreux avantages : un contrôle précis de la pression, une réduction des dommages au système et une sécurité accrue. Ils minimisent les turbulences, prolongent la durée de vie des équipements et offrent une grande flexibilité grâce à leur réglage. Les modèles à dôme assurent une stabilité élevée quel que soit le débit, tandis que les modèles auto-actionnés sont économiques et faciles à installer. Parmi leurs inconvénients, on note un risque d'hystérésis dans les modèles à ressort, pouvant entraîner une surpression. Les modèles à commande pilote sont plus complexes et plus coûteux. Un entretien négligé peut engendrer des temps d'arrêt plus longs, et un dimensionnement inadéquat peut entraîner des pertes d'efficacité.





Critères de Sélection

Le choix d'un régulateur de pression de surpression réglable nécessite d'évaluer les besoins de l'application : débit, plage de pression, type de fluide et précision. Il convient de privilégier la durabilité des matériaux pour les environnements corrosifs et les conceptions modulaires pour faciliter la maintenance. Privilégiez les fournisseurs bénéficiant d'un support technique solide et d'une excellente réputation en matière de qualité. Pour une haute précision, optez pour un régulateur à dôme ou à commande pilote ; pour plus de simplicité, un modèle autonome.





Directives d'installation

Une installation correcte commence par le placement du régulateur de pression de surpression (BPR) à l'extrémité de la conduite pour une régulation en amont. Prévoir un limiteur de débit en amont pour compenser la chute de pression. Retirer les bouchons de transport avant la mise en service. Pour les installations en série, ajouter des limiteurs entre les régulateurs afin d'éviter toute concurrence. Garantir une alimentation en gaz sec et ajuster les points de consigne progressivement. Respecter les recommandations du fabricant pour les raccordements et les joints.





Conseils d'entretien

L'entretien comprend des contrôles d'étanchéité quotidiens, des inspections visuelles mensuelles, des inspections trimestrielles et le remplacement annuel des membranes et des joints. Nettoyer avec des solvants homologués, lubrifier correctement et utiliser des kits de réparation pour les problèmes mineurs. Diagnostiquer les problèmes de ventilation en vérifiant les membranes ou les sièges ; les remplacer en cas de dommages importants. Documenter les interventions à des fins de conformité.

Meilleurs raccords à gaz en acier inoxydable de haute pureté dans l'industrie pétrolière et gazière
Meilleurs raccords à gaz en acier inoxydable de haute pureté dans l'industrie pétrolière et gazière


Conclusion

Les régulateurs de contre-pression réglables sont essentiels à la gestion de la pression, car ils offrent fiabilité et adaptabilité. En comprenant leurs principes et leur fonctionnement, les ingénieurs peuvent optimiser les systèmes pour des performances optimales.
