Fonctionnement d'un régulateur de pression de gaz propane à deux étages avec manomètre

Fonctionnement d'un régulateur de pression de gaz propane à deux étages avec manomètre

Le propane, également appelé gaz de pétrole liquéfié (GPL), est une source d'énergie polyvalente et efficace, largement utilisée pour le chauffage des habitations, l'alimentation des appareils électroménagers, la cuisson et même le ravitaillement des véhicules en zones rurales ou isolées. Stocké dans des réservoirs sous pression, le propane se présente sous forme liquide à haute pression et se vaporise lorsqu'il est utilisé. Cependant, la pression à l'intérieur d'un réservoir de propane standard peut varier de 100 à 250 livres par pouce carré (PSI), ce qui est beaucoup trop élevé pour le fonctionnement sûr et efficace des appareils ménagers, qui nécessitent généralement une pression bien plus faible, d'environ 11 pouces de colonne d'eau (po²), soit environ 0.4 PSI. C'est là qu'intervient le régulateur de pression de propane : un dispositif de sécurité essentiel qui réduit et stabilise la pression du gaz afin d'assurer un débit constant et de prévenir les risques de fuites, d'explosions ou de combustion incomplète.

Parmi les différents types de régulateurs, le régulateur de pression de propane à deux étages avec manomètre se distingue par sa fiabilité, notamment dans les systèmes où une pression constante est essentielle sur de longues distances ou dans des conditions environnementales variables. Contrairement aux régulateurs à un étage, qui effectuent la réduction de pression en une seule étape, les modèles à deux étages divisent le processus en deux phases, offrant ainsi une stabilité et une efficacité accrues. L'appellation « avec manomètre » fait référence à la présence d'un ou plusieurs manomètres, permettant à l'utilisateur de contrôler visuellement les pressions d'entrée, intermédiaire ou de sortie, facilitant ainsi la maintenance et le dépannage.

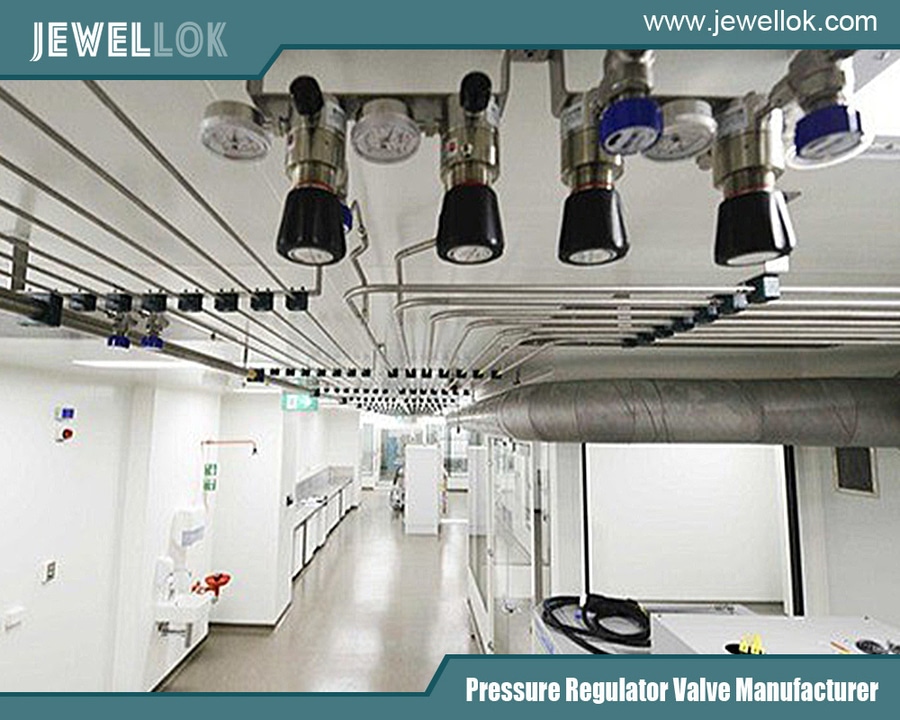

fabricants de vannes à gaz de haute pureté en Chine
fabricants de vannes à gaz de haute pureté en Chine


Dans cet article complet, nous explorerons en détail le fonctionnement d'un régulateur de pression de propane à deux étages avec manomètre . Nous examinerons ses composants, son mécanisme de fonctionnement étape par étape, ses avantages par rapport aux modèles plus simples, ainsi que les aspects pratiques liés à son installation et à la sécurité. La compréhension de cet appareil permettra aux utilisateurs d'apprécier son rôle dans les systèmes de propane modernes et de garantir le fonctionnement optimal et sécurisé de leurs installations. Cette explication s'appuie sur les principes établis de la technologie de régulation des gaz, en mettant l'accent sur l'équilibre des forces mécaniques qui rendent possible le contrôle de la pression.

Les systèmes au propane sont omniprésents dans les applications résidentielles, commerciales et industrielles. Par exemple, dans une maison typique, une grande citerne de propane située à l'extérieur alimente en gaz les chaudières, les chauffe-eau, les cuisinières et les générateurs. Sans régulation adéquate, la pression élevée de la citerne pourrait endommager les appareils ou provoquer une surpression dangereuse. Les régulateurs jouent le rôle de régulateurs, utilisant des mécanismes simples mais ingénieux à base de ressorts, de membranes et de vannes pour moduler le débit. La conception à deux étages, en particulier, permet de résoudre des problèmes tels que la chute de pression (une diminution de la pression de distribution en cas de forte demande) et l'effet de la pression d'alimentation (variations dues à la vidange de la citerne), ce qui la rend idéale pour les systèmes plus importants ou plus exigeants.

Pour en savoir plus, n'oubliez pas que, même si le propane est un gaz à combustion propre et efficace, sa manipulation exige le respect des normes de sécurité, comme celles décrites dans la norme NFPA 58 (Code du gaz de pétrole liquéfié). Consultez toujours des professionnels certifiés pour l'installation ou les réparations.





Les bases de la pression du gaz propane

Pour comprendre le fonctionnement d'un régulateur, il est essentiel de comprendre le comportement du propane sous pression. Le propane est stocké sous forme liquide dans des réservoirs à des pressions qui varient en fonction de la température : les températures élevées augmentent la pression de vapeur, pouvant atteindre 200 PSI ou plus par temps chaud, tandis que les températures plus basses la diminuent. Lorsque la vanne du réservoir est ouverte, le propane liquide se vaporise, puis cette vapeur est acheminée par la tuyauterie vers les appareils.

Dans les systèmes de gaz, la pression se mesure en PSI pour les hautes pressions et en pouces de colonne d'eau (in. wc) pour les basses pressions, 1 PSI équivalant approximativement à 27.7 in. wc. Les appareils comme les cuisinières ou les chauffages à gaz sont conçus pour fonctionner à basse pression afin d'assurer une flamme régulière et d'éviter les refoulements et les fuites. L'injection directe de gaz à haute pression pourrait endommager les vannes, provoquer une combustion irrégulière, voire endommager certains composants.

Les régulateurs réduisent cette pression grâce à un principe d'équilibre des forces. À l'intérieur du régulateur, une membrane détecte la pression de sortie et ajuste une vanne pour maintenir le niveau souhaité. Si la pression devient trop élevée, la membrane exerce une pression sur un ressort, fermant légèrement la vanne pour limiter le débit. Inversement, si la pression chute, le ressort ouvre la vanne pour laisser passer davantage de gaz. Cette boucle de rétroaction garantit la stabilité du système.

Dans les systèmes au propane, les régulateurs sont classés par nombre d'étages : mono-étage pour les installations simples et de courte durée, et bi-étage pour les installations plus complexes. La version avec manomètre est équipée de manomètres analogiques ou numériques, affichant généralement la pression d'entrée haute pression du réservoir ou la pression intermédiaire après le premier étage, ce qui permet de détecter rapidement les problèmes tels qu'un niveau de propane bas ou une obstruction.





Régulateurs à un étage vs. régulateurs à deux étages

Avant d'aborder le modèle à deux étages, comparons-le au régulateur à un étage afin d'en souligner les avantages. Un régulateur à un étage effectue la réduction de pression complète dans une seule unité, généralement montée directement sur le réservoir ou près de l'appareil. Il réduit la pression du réservoir (jusqu'à 250 PSI) directement à la pression de l'appareil (11 pouces de colonne d'eau) grâce à un ensemble unique membrane-ressort-valve. Bien que simples et économiques, les régulateurs à un étage sont sujets à des variations. La pression du réservoir fluctuant en fonction de la température ou de son niveau, la pression de sortie peut varier, entraînant une chute de pression à débit élevé ou un effet de pression d'alimentation lorsque le réservoir se vide. Par temps froid, l'humidité contenue dans le gaz peut geler à l'intérieur du régulateur et provoquer des obstructions.

Les régulateurs à deux étages atténuent ces problèmes en divisant le processus de réduction de pression. Le premier étage, un régulateur haute pression, abaisse la pression du réservoir à un niveau intermédiaire, généralement de 5 à 10 PSI. Cette pression stabilisée est ensuite transmise au deuxième étage, un régulateur basse pression, qui la réduit encore jusqu'à la pression finale de 11 pouces de colonne d'eau (11 po CE). Cette séparation permet à chaque étage de gérer des variations spécifiques : le premier étage absorbe les variations de pression du réservoir, tandis que le second assure un débit précis malgré les fluctuations de la demande ou la longueur de la conduite.

L'ajout de manomètres à un régulateur bi-étagé facilite la surveillance. Les configurations courantes comprennent un manomètre haute pression sur le premier étage pour indiquer la pression du réservoir (utile pour estimer le niveau de remplissage) et parfois un manomètre intermédiaire entre les deux étages. Cette configuration est particulièrement avantageuse dans les installations isolées où les contrôles fréquents sont difficiles à réaliser. Les systèmes bi-étagés sont recommandés pour les grandes maisons, les camping-cars ou les installations commerciales comportant plusieurs appareils, car ils permettent de longs tronçons de tuyauterie sans perte de pression significative.





Anatomie d'un régulateur à deux étages à jauge

Un régulateur de propane à deux étages avec manomètre est un appareil compact et sophistiqué, souvent logé dans un boîtier métallique robuste pour résister aux intempéries. Examinons ses principaux composants :

Raccord d'entrée : C'est ici que le régulateur se fixe à la bouteille de propane via un raccord POL (Prest-O-Lite) ou un connecteur fileté similaire. Il supporte l'arrivée de gaz à haute pression.
Régulateur de premier étage :
Soupape et siège : Une soupape à clapet contrôle le débit de gaz en s’appuyant contre un orifice pour moduler le passage.
Diaphragme : Membrane souple en caoutchouc ou en matière synthétique qui détecte la pression et se déplace pour ajuster la valve.
Ressort de régulation de pression : préréglé en usine pour maintenir une pression intermédiaire (par exemple, 10 PSI). Il s’oppose à la force exercée par le diaphragme.
Évent : Permet de prendre comme référence la pression atmosphérique et d'évacuer en toute sécurité l'excès de gaz en cas de défaillance du diaphragme.
Manomètre haute pression : Fixé ici, il affiche la pression d'entrée du réservoir, souvent codée par couleur (vert pour plein, rouge pour bas) pour indiquer les niveaux de remplissage sans ouvrir le réservoir.
Tuyauterie intermédiaire : court tronçon reliant le premier et le deuxième étage, transportant du gaz à une pression de 5 à 10 PSI. Dans les systèmes intégrés, cette tuyauterie est interne ; dans les systèmes séparés, elle est externe.
Régulateur de deuxième étage :
Similaire au premier, mais adapté aux pressions plus basses : valve, diaphragme et ressort réglable (parfois paramétrable par l’utilisateur pour un réglage fin).
Raccordement de sortie : Conduit vers la tuyauterie de l’appareil à basse pression.
Manomètre intermédiaire optionnel : mesure la pression entre les étages, aidant à diagnostiquer des problèmes tels qu’une défaillance du premier étage.
Dispositifs de sécurité : Des soupapes de décharge à chaque étage empêchent la surpression en évacuant le gaz excédentaire. Certains modèles comprennent des filtres pour retenir les contaminants et des mécanismes d’arrêt en cas de fuite.
Dans les régulateurs monoblocs à deux étages, les deux étages sont combinés en une seule unité pour plus de compacité, une caractéristique courante dans les applications résidentielles. Des étages séparés sont utilisés dans les systèmes plus importants pour plus de flexibilité. Les manomètres, généralement à tube de Bourdon, fournissent des lectures en temps réel, rendant le système facile à contrôler et à utiliser. Les schémas de ces régulateurs présentent souvent des coupes transversales révélant les chambres internes, avec des flèches indiquant les trajets des gaz et les équilibres de forces.





Le principe de fonctionnement : étape par étape

Le secret d'un régulateur de propane à deux étages réside dans sa réduction de pression séquentielle, régie par l'équilibre mécanique. Voici une explication détaillée de son fonctionnement :

Entrée de gaz à haute pression : Lorsque la vanne du réservoir est ouverte, la vapeur de propane pénètre dans l’orifice d’entrée du premier étage à la pression du réservoir (par exemple, 150 PSI). Le manomètre haute pression l’indique immédiatement, permettant ainsi à l’utilisateur de contrôler l’état du réservoir.
Réduction en première étape :
Le gaz pénètre dans la première chambre et exerce une pression contre le diaphragme.
Le diaphragme, équilibré par le ressort préréglé, se déplace si la pression dépasse le point de consigne (par exemple, 10 PSI), poussant la vanne liée vers la fermeture pour restreindre le débit.
Lorsque le débit diminue, la pression dans la chambre chute, ce qui permet au ressort de rouvrir légèrement la soupape. Cet équilibre dynamique maintient une pression intermédiaire constante.
Physiquement parlant, la force est égale à la pression multipliée par la surface. La surface du diaphragme amplifie les petites variations de pression et les transforme en mouvements importants de la valve.
Si la pression du réservoir diminue (par exemple, lorsque le réservoir se vide), le premier étage compense en ouvrant davantage la vanne, maintenant ainsi un débit constant.
Transfert intermédiaire : Le gaz, désormais à une pression de 5 à 10 PSI, passe au deuxième étage. Un manomètre optionnel permettrait d’afficher cette pression et de vérifier le bon fonctionnement du premier étage.
Deuxième étape de mise au point :
En pénétrant dans la deuxième chambre, le gaz rencontre un autre système de vanne à diaphragme et ressort, réglé pour une basse pression.
Le deuxième ressort est plus faible, réglé pour obtenir une sortie de 11 pouces de colonne d'eau.
La demande des appareils entraîne une consommation de gaz, ce qui diminue la pression dans la chambre ; le ressort ouvre la soupape pour compenser.
Une forte demande entraîne une chute minimale car la pression d'entrée (intermédiaire) est stable, contrairement aux unités à un seul étage.
L'évent permet au diaphragme de se référer à la pression atmosphérique, en tenant compte des variations d'altitude.
Surveillance des manomètres : Des manomètres fournissent un retour d’information visuel tout au long du processus. Par exemple, une baisse de la pression haute signale qu’il est temps de remplir le réservoir, tandis que des valeurs intermédiaires stables confirment le bon fonctionnement du système.
Ce procédé en deux étapes garantit que la pression de sortie reste à 10-20 % de la valeur de consigne, même en cas de variations de charge ou de température. Par temps froid, la chute de pression du premier étage provoque la dilatation et le réchauffement des gaz, réduisant ainsi les risques de gel. Exemple concret : dans un système de chauffage domestique, lorsque la chaudière se met en marche et se remet en marche, le second étage s'ajuste en douceur, évitant les fluctuations de la flamme.





Avantages et avantages

La conception à deux étages avec jauge offre plusieurs avantages clés :

Pression constante : minimise les variations, garantissant un fonctionnement optimal des appareils sans réglages manuels.
Résistance au gel : En répartissant la réduction, il empêche la condensation de l'humidité et le givrage dans des conditions de températures négatives.
Installations plus longues : Permet de réaliser des tuyauteries étendues (jusqu’à plusieurs centaines de mètres) avec des diamètres plus petits, réduisant ainsi les coûts d’installation.
Améliorations en matière de sécurité : Les doubles soupapes de décharge et les manomètres permettent une détection précoce des problèmes, réduisant ainsi les risques d’explosion ou de fuite.
Efficacité : Une pression stable permet une meilleure combustion du carburant, ce qui économise du propane et réduit les émissions.
Polyvalence : Idéal pour les installations multi-appareils ou les réservoirs déportés.
Comparé à un modèle à un seul étage, il est plus fiable pour une utilisation tout au long de l'année, bien qu'il soit légèrement plus cher à l'achat.





Installation, maintenance et sécurité

Une installation correcte est essentielle : le premier étage se monte au niveau du réservoir, le second à l’entrée du bâtiment, la tuyauterie étant dimensionnée en fonction de la puissance calorifique (BTU). Utilisez des raccords certifiés et vérifiez l’étanchéité avec de l’eau savonneuse.

L'entretien comprend des inspections annuelles : vérifiez la précision des manomètres, nettoyez les conduits d'aération et remplacez les régulateurs tous les 15 à 25 ans. Si un manomètre affiche une valeur anormale, arrêtez le système et faites appel à un professionnel.

Consignes de sécurité : Ne jamais manipuler les ressorts ; entreposer les réservoirs en position verticale ; assurer une bonne ventilation. En cas d’urgence, fermer d’abord la vanne du réservoir.

Systèmes et composants de contrôle des fluides semi-conducteurs
Systèmes et composants de contrôle des fluides semi-conducteurs


Conclusion

Un régulateur de pression de propane à deux étages avec manomètre est un exemple de conception simple répondant à des besoins pratiques, assurant une alimentation en gaz sûre et stable grâce à une précision mécanique. En comprenant son fonctionnement – ​​de l'entrée haute pression à la sortie basse pression – vous optimiserez la gestion de votre système propane. Que ce soit pour un usage domestique ou professionnel, cet appareil garantit une fiabilité à toute épreuve, justifiant ainsi son statut d'élément incontournable des solutions énergétiques modernes.
