Qu'est-ce qu'un analyseur de transformateurs de courant et de tension (TC/TP) ?

Dans les réseaux électriques, un analyseur de TC/TP est un outil de terrain permettant de contrôler l'état des transformateurs de courant et de tension. Son rôle est de vérifier que ces dispositifs, pourtant petits mais essentiels, fonctionnent corre

Fonctionnement des TC et TP

Transformateur de courant (TC) : Il abaisse l'intensité de quelques kiloampères à 5 A ou 1 A afin que les instruments puissent effectuer des mesures en toute sécurité. Transformateur de potentiel (TP) : Il abaisse la tension de plusieurs dizaines ou centaines de kilovolts à environ 100 V pour la même raison.

Si l'un ou l'autre dérive, la mesure de l'énergie peut être erronée ou le système de protection peut être défaillant au moment où il est le plus nécessaire.

Mesures de l'analyseur de TC/TP

Rapport de transformation : primaire/secondaire ; est-il toujours conforme à la valeur nominale ? Angle de phase : déphasage entre le primaire et le secondaire. Un décalage excessif fausse les calculs de puissance et la logique des relais. Charge admissible : charge secondaire maximale que le transformateur peut supporter sans perte de précision.

Un appareil portable fournit ces trois valeurs en quelques minutes. Les modèles haut de gamme ajoutent les courbes d'excitation, la localisation du point de coude, la résistance de l'enroulement CC, la vérification de polarité et la génération de rapports PDF intégrés.

Pourquoi effectuer des tests réguliers ?

Prévenir les pannes : les défauts entre spires, le vieillissement du noyau ou les connexions desserrées, détectés rapidement, sont peu coûteux ; négligés, ils provoquent des coupures de courant. Protéger les revenus : un transformateur de courant de classe 0,2 qui passe à 0,5 peut entraîner des pertes de plusieurs milliers de dollars sur la comptabilité énergétique annuelle. Se conformer aux normes : les normes CEI, IEEE et les normes nationales exigent toutes une vérification avant la mise en service, après les opérations de maintenance majeures et selon un cycle défini. Les fournisseurs d'énergie contrôlent la documentation.

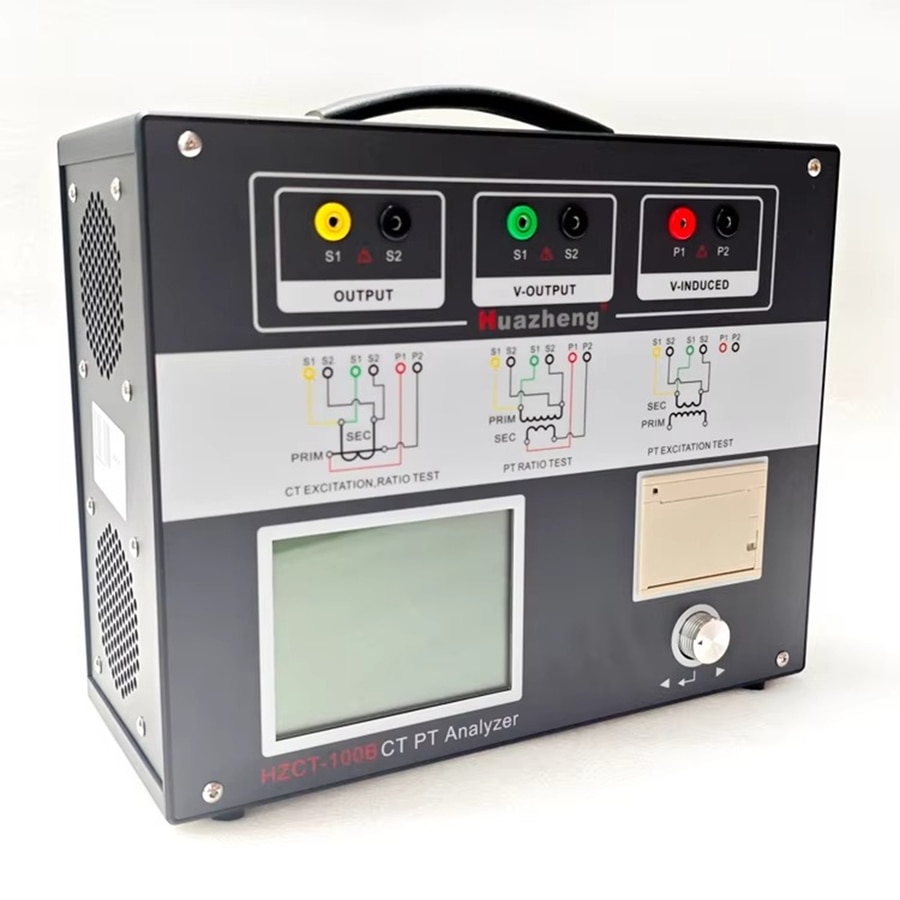

Analyseur de transformateurs de courant et de points de test

L'analyseur de transformateurs de courant et de points de test est l'outil de référence du secteur de l'énergie : il garantit la précision du comptage et assure une protection optimale. Chargez-le dans le camion, testez les transformateurs comme prévu, et vous troquerez une mesure de cinq minutes contre une panne de cinq jours plus tard.
