Générateur haute tension VLF de 0,1 Hz pour les essais d'isolation des câbles et des moteurs

{{{sourceTextContent.subTitle}}}

Générateur haute tension VLF de 0,1 Hz pour les essais d'isolation des câbles et des moteurs

{{{sourceTextContent.description}}}

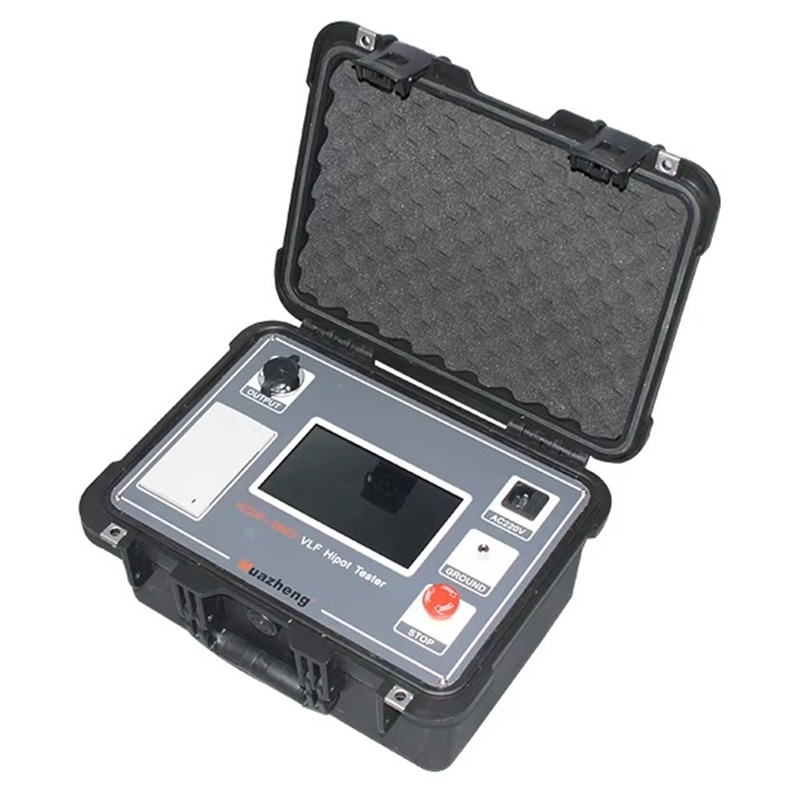

Testeur de haute tension VLF portable à 0,1 Hz avec écran tactile de 7 pouces, fréquences comprises entre 0,1 et 0,01 Hz et protection automatique pour les câbles XLPE, les moteurs et les générateurs. Un testeur d’isolation VLF de terrain pour les câbles XLPE de classe 35 kV et les machines tournantes : rampe automatique, quatre fréquences d’essai et un tableau de charge à consulter avant de quitter le dépôt.

Générateur haute tension VLF 0,1 Hz pour les essais d’isolation des câbles et machines en extérieur

Les essais HIPOT sur site échouent pour deux raisons banales : l’appareil est trop lourd, ou la longueur du câble dépasse la capacité indiquée sur la plaque signalétique. Ce générateur haute tension VLF à 0,1 Hz est la réponse de la dernière génération à ces deux problèmes. Il s’agit d’un testeur HIPOT VLF à conversion de fréquence numérique destiné aux équipements électriques présentant une grande capacité d’isolation — câbles d’alimentation, condensateurs de puissance, ainsi que des générateurs et moteurs de grande ou moyenne puissance — conformément à la norme DL/T 849.4-2004 et à la méthode chinoise d’essai de résistance VLF sur les câbles XLPE de 35 kV et moins.

La commande s'effectue via un écran tactile capacitif de 7 pouces, basé sur un processeur ARM7, doté d’un échantillonnage analogique-numérique (AD) à haute vitesse et d’un logiciel d’arrière-plan. Les menus sont disponibles en chinois et en anglais. Le câblage comprend les connexions habituelles : haute tension, mise à la terre et objet testé. La séquence est ensuite automatique : élévation de tension, maintien, mesure, protection, réduction. Les déclenchements en cas de surtension et de surintensité (côtés haute et basse tension) interviennent en 10 ms ou moins. Le contrôleur communique avec l’unité haute tension depuis la basse tension via une isolation photoélectrique, ce qui constitue la configuration idéale lorsque la tension de sortie atteint plusieurs dizaines de kilovolts et que l’opérateur se trouve dans une tranchée de câbles.

Les fréquences de sortie sont de 0,1 Hz, 0,05 Hz, 0,02 Hz et 0,01 Hz. La charge maximale est de 0,5 µF à 0,1 Hz, 1,1 µF à 0,05 Hz, 2,2 µF à 0,02 Hz et 5,5 µF à 0,01 Hz. Si une longue ligne d’alimentation ne fonctionne pas à 0,1 Hz, réduisez la fréquence plutôt que de lutter contre l’appareil. La précision de mesure est de 3 %. L’erreur de crête positive et négative est ≤ 3 % ± 3 kV. La distorsion de forme d’onde est ≤ 5 %. Une boucle fermée haute/basse tension empêche la tension de sortie d’augmenter avec la capacité — l’ancien problème de « hausse de capacité » sur certains amplificateurs à boucle ouverte.

En intérieur ou en extérieur, de −10 °C à +40 °C, humidité relative jusqu’à 85 %. Alimentation secteur : 220 V ±5 %, 50/60 Hz. Un générateur portable peut être utilisé s’il est stable et d’une puissance généralement supérieure à 3 kW à 220 V ±5 % / 50 Hz. Les enregistrements sont stockés automatiquement et imprimés sur place. Les amplificateurs VLF mécaniques de première génération étaient volumineux et sujets aux pannes. Celui-ci est conçu pour être déchargé du fourgon sans grue.

Il ne remplacera pas un fourgon de diagnostic « tan-delta » ni un système résonant à 50 Hz sur une baie de réception en usine. Pour les essais préventifs de tenue de tension sur les câbles MT et les machines tournantes, l’équipement nécessaire est plus compact : un testeur VLF portable, quatre fréquences et une boucle de protection qui s’ouvre réellement.

Indiquez la classe de tension du câble et sa longueur approximative. Nous vous confirmerons la fréquence, la charge et vous ferons parvenir un devis.
