Ce qu'un appareil d'essai d'injection de courant primaire permet de vérifier sur le terrain

{{{sourceTextContent.subTitle}}}

Testeur d'injection de courant primaire de 1 000 A destiné à la mesure du rapport de transformation des transformateurs de courant, à la mise en service des appareillages de commutation et au réglage du temps de déclenchement des disjoncteurs. Affichage de la valeur efficace réelle, minuterie et double protection.

{{{sourceTextContent.description}}}

Un appareil d’essai par injection de courant primaire n’est pas un programmateur de relais. Il impose un courant élevé connu à travers le circuit primaire réel afin de vérifier si le transformateur de courant, le câblage secondaire et le circuit de déclenchement correspondent toujours aux schémas.

L’injection secondaire a sa raison d’être. Elle est plus rapide lorsque l’on a seulement besoin de vérifier le déclenchement, les courbes et la logique. Elle ne permet pas de détecter un transformateur de courant mal branché sur une prise, une polarité inversée, un circuit secondaire ouvert ou un raccord desserré sur le jeu de barres. Ces défauts restent cachés jusqu’à ce que le courant circule effectivement sur le circuit primaire. C’est pourquoi les équipes effectuent toujours un essai par injection de courant primaire lors de la mise en service d’un appareillage de commutation, après un remplacement de transformateur de courant et après des modifications du câblage de protection.

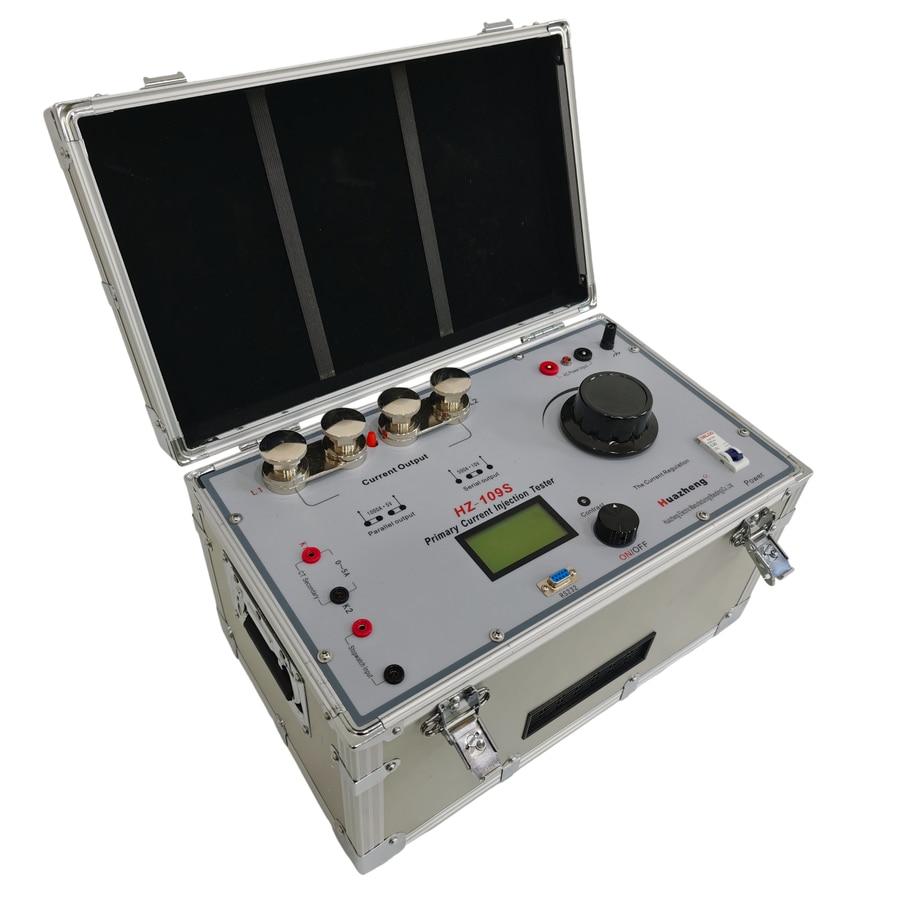

Pour la plupart des travaux sur les transformateurs de courant intérieurs et les disjoncteurs BT/MT, un testeur d’injection de courant primaire de 1 000 A est l’appareil que l’on emporte généralement dans la camionnette. Le HZ-109S est conçu pour cette tâche. Une puce ARM gère la sortie. Un transformateur toroïdal de grande capacité vous offre soit 1 000 A à 5 V, soit 500 A à 10 V. Utilisez la prise 1 000 A lorsque la boucle est courte. Passez en mode 500 A / 10 V lorsque les câbles sont longs et que la chute de tension commence à réduire le courant. L’alimentation est une simple tension alternative de 220 V, 50/60 Hz ; vous n’avez donc pas besoin de rechercher une alimentation triphasée juste pour vérifier un rapport de transformation.

L’écran LCD est ce que les utilisateurs regardent réellement. Le courant primaire (0–1 100 A, 0,1 A), le courant secondaire (0–6 A, 0,001 A) et le rapport de transformation calculé s’affichent sur un seul écran. Vous n’avez pas besoin d’une deuxième pince ni d’un bloc-notes tant que le courant est sous tension. La mesure est en valeur efficace vraie (True RMS), avec une précision de 0,5 %. Cela suffit pour les vérifications de rapport des transformateurs de courant sur le terrain. Une entrée chronomètre (0,0001–999,99 s) chronomètre le déclenchement du disjoncteur ou du relais lorsque le contact de potentiel se ferme, ce qui est la méthode habituelle pour confirmer le temps de déclenchement lors d’un test d’injection primaire.

Deux autres détails sont importants sur site. Une double protection — une surcharge électronique associée à une limite logicielle — coupe la sortie en cas de court-circuit de la boucle ou de dépassement de la plage de mesure par l’opérateur. Le boîtier en aluminium avec panneau PC mesure 430 × 260 × 260 mm et pèse environ 28 kg : il s’agit d’un seul boîtier, et non d’une unité de commande associée à un transformateur de charge séparé.

Utilisez-le pour les tests de rapport de transformation des transformateurs de courant, les vérifications des contacts à courant élevé et d’autres tâches nécessitant un courant alternatif contrôlé ainsi qu’un temporisateur. La puissance maximale de 1 000 A correspond à un essai de courte durée, et non à un essai thermique visant à provoquer une élévation de température. Pour cela, il faut un injecteur plus puissant. Pour les travaux liés au rapport de transformation, au câblage et au temps de déclenchement sur des équipements de classe 1 000 A, c’est le kit que la plupart des équipes emportent avec elles.
