Comment Créer un Échantillon de Contrôle pour les Tests d’Intégrité des Emballages | ASTM F2096.
Aiguille Calibrée ou Filament de Tungstène : Le secret des essais de détection de bulles.
Vous êtes-vous déjà demandé si une bulle observée dans votre test d’intégrité était une fuite réelle… ou simplement du bruit de test?

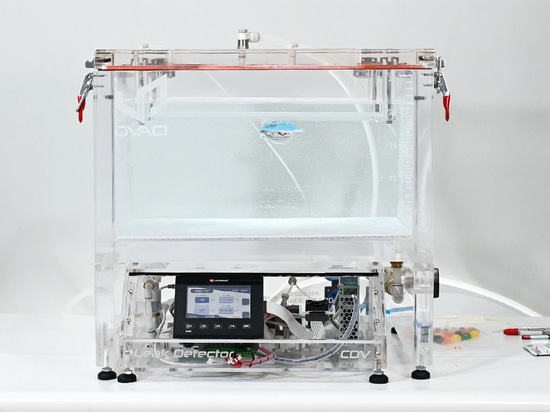

La méthode la plus fiable pour répondre à ces questions consiste à utiliser ce que l’on appelle un Échantillon de Contrôle : un emballage présentant une fuite parfaitement connue, utilisé pour calibrer votre test, confirmer que vos paramètres sont corrects et éviter d’interpréter de faux positifs.
Qu’est-ce qu’un Échantillon de Contrôle et à quoi sert-il?

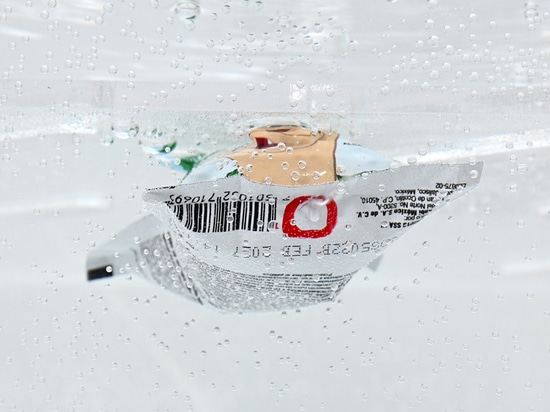

Un Échantillon de Contrôle est un emballage avec une fuite parfaitement identifiée, utilisé pour déterminer les paramètres de test et pour confirmer que l’essai de détection de bulles identifie bien des défauts réels — et non des faux positifs.
Bien qu’ASTM F2096 explique le principe de la méthode, plusieurs points ne sont pas détaillés :
Comment créer un défaut connu? Quel outil utiliser? Où l’acheter? Voici deux méthodes pratiques pour créer votre Échantillon de Contrôle, et à la fin vous saurez quel choix convient le mieux selon votre type d’emballage.
Méthode 1 : Aiguille Calibrée
La méthode la plus rapide et la plus accessible pour créer une fuite contrôlée.

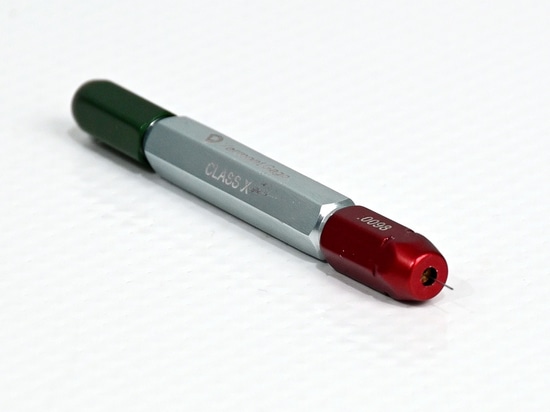

Chez DVACI, nous proposons une aiguille double avec deux diamètres standards : 250 µm et 150 µm.

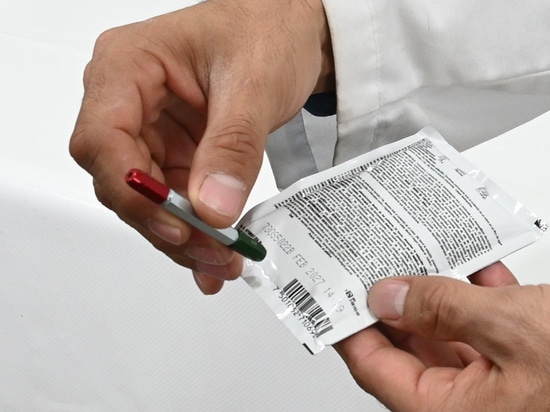

Pour perforer correctement :
- Sélectionnez une zone sans produit, où les bulles peuvent être observées clairement. Dans les emballages poreux tels que le Tyvek, évitez les zones contenant un agent bloquant.
- Maintenez l’aiguille perpendiculaire à l’emballage.
- Percez sans appliquer de force excessive — laissez l’aiguille faire le travail.
- Marquez le point de perforation pour l’identifier pendant l’essai.
Des techniques laser permettent des perforations plus fines, mais elles sont peu pratiques : elles dépendent de laboratoires externes et le diamètre exact du trou n’est pas toujours contrôlable.
Méthode 2 : Filament de Tungstène
Méthode offrant une plus grande précision, principalement utilisée dans les emballages thermoscellés.
Étapes :
- Placez un filament de tungstène dans la zone du joint avant le thermoscellage.
- Fixez-le avec un adhésif à faible adhérence pour empêcher tout mouvement.

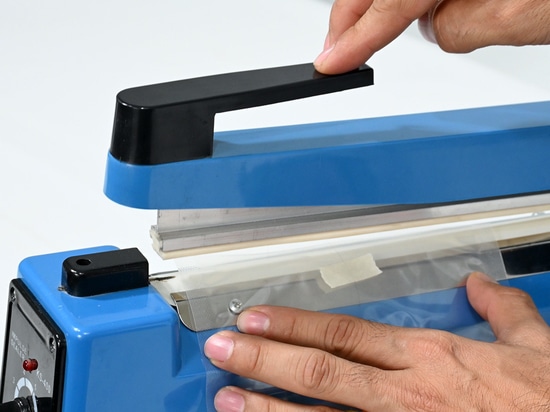

- Scellez l’emballage.
- Attendez quelques minutes, puis retirez soigneusement le filament.

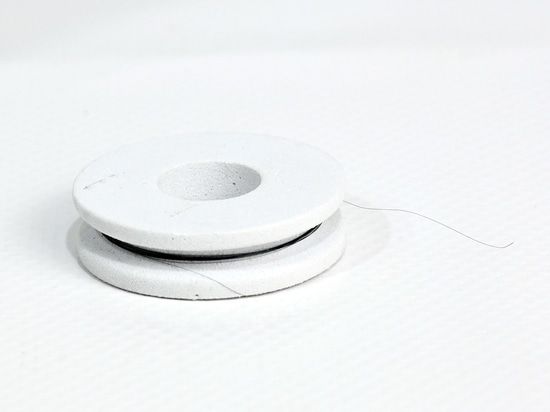

Cela crée un canal propre du même diamètre que le fil. Un filament de 50 µm est couramment utilisé.
Limite importante :
Si des plis ou du matériau bloquent l’écoulement de l’air, une fuite de 50 µm peut ne pas être visible. Dans ce cas, un diamètre légèrement supérieur est conseillé.
Quelle méthode est préférable?
Les deux méthodes sont valides; le choix dépend de votre emballage et du niveau de précision requis.
L’aiguille calibrée est rapide, accessible et peut être utilisée par n’importe quel opérateur.
Le filament de tungstène est plus précis et idéal lorsque l’on a besoin d’un canal contrôlé dans les emballages thermoscellés.
L’Échantillon de Contrôle est la première étape pour garantir que votre test :
- Détecte des fuites réelles
- Évite les faux positifs
- Est calibré pour votre type d’emballage
- Fonctionne sous des paramètres corrects
Si vous souhaitez nous envoyer vos échantillons, nous pouvons réaliser une démonstration gratuite et vous montrer la différence entre un test calibré et un test sans Échantillon de Contrôle.
