Transformateur de distribution de 33 kV destiné aux postes de distribution primaires, aux sites industriels et aux installations d'énergie renouvelable

{{{sourceTextContent.subTitle}}}

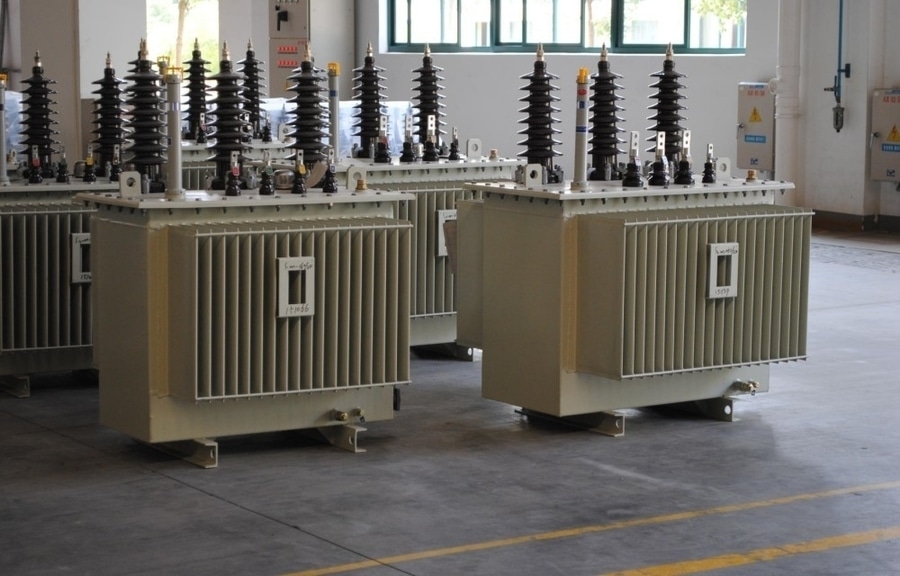

Transformateur de distribution de 33 kV

{{{sourceTextContent.description}}}

Un transformateur de distribution de 33 kV est un transformateur moyenne tension utilisé pour abaisser la tension d'un réseau de distribution de 33 kV à des tensions inférieures, telles que 11 kV, 6,6 kV, ou directement à 400/230 V, pour des applications industrielles, commerciales et de services publics. Il est généralement installé dans les postes de distribution primaires, les sites industriels et les installations d'énergie renouvelable.

Caractéristiques techniques types
·Tension maximale du réseau : 36 kV
·Tension primaire : 33 kV
·Tension secondaire : 11 kV, 6,6 kV, 3,3 kV, 415/240 V, 400/230 V
·Puissance nominale : 100–10 000 kVA (0,1–10 MVA)
·Fréquence : 50 Hz ou 60 Hz
·Nombre de phases : triphasé (monophasé disponible pour des applications spécialisées)
·Mode de refroidissement : ONAN, ONAF
·Isolation : huile minérale ou fluide à base d’ester naturel/synthétique
·Groupe vectoriel : Dyn11, Dyn5, YNd11, Yyn0
·Changeur de prises : changeur de prises hors circuit ou changeur de prises sous charge (OLTC) pour les unités de plus grande puissance
·Impédance : généralement 4 à 8 % (selon la puissance nominale)

Puissances nominales courantes
Les puissances nominales standard des transformateurs sont les suivantes :
·100 kVA
·200 kVA
·315 kVA
·500 kVA
·630 kVA
·1 000 kVA
·1 250 kVA
·1 600 kVA
·2 000 kVA
·2 500 kVA
·3 150 kVA
·5 000 kVA
·6 300 kVA
·10 000 kVA (10 MVA)

Composants principaux
·Noyau en acier laminé
·Enroulement haute tension 33 kV
·Enroulement basse tension
·Réservoir principal
·Huile isolante du transformateur
·Radiateurs de refroidissement
·Traversées haute et basse tension
·Réservoir du conservateur (pour les unités de type à conservateur)
·Évent à gel de silice
·Changeur de prises hors circuit ou sous charge
·Dispositif de décharge de surpression
·Relais de Buchholz (modèle à conservateur)
·Jauge de niveau d’huile
·Indicateurs de température de l’huile et des enroulements

Rapports de tension courants
·33 kV / 11 kV
·33 kV / 6,6 kV
·33 kV / 3,3 kV
·33 kV / 415 V
·33 kV / 400 V

Applications
·Postes de distribution primaires
·Usines de fabrication industrielle
·Exploitations minières
·Centrales éoliennes et solaires
·Complexes commerciaux
·Réseaux de distribution d'électricité
·Projets d'infrastructure tels que les aéroports et les chemins de fer

Performances
·Rendement typique : 99,0–99,7 %
·Durée de vie prévue : 25–40 ans avec un entretien adéquat
·Conçu pour un fonctionnement continu en extérieur

Dispositifs de protection
·Disjoncteur haute tension ou interrupteur à fusible
·Parafoudres
·Protection différentielle (unités de grande taille)
·Protection contre les surintensités et les défauts à la terre
·Relais de Buchholz (type à réservoir d'huile)
·Dispositif de décompression
·Surveillance de la température de l’huile et des enroulements
·Surveillance du niveau d’huile

Essais de routine en usine
Les essais de routine types comprennent :
·Mesure de la résistance des enroulements
·Vérification du rapport de tension et du groupe vectoriel
·Mesure de la résistance d’isolement
·Pertes à vide et courant d’excitation
·Pertes sous charge et tension d’impédance
·Essai de tenue à la tension alternative appliquée
·Essai de tenue aux surtensions induites
·Essai de rigidité diélectrique de l’huile du transformateur
·Essai d’étanchéité
·Contrôles fonctionnels des accessoires

Normes applicables
CEI 60076 – Transformateurs de puissance
CEI 60076-11 – Transformateurs de puissance de type sec
Série IEEE C57.12 – Transformateurs de distribution
CEI 60296 – Huiles isolantes minérales
CEI 60137 – Traversées isolées

Principaux avantages
·Rendement énergétique élevé avec de faibles pertes en fonctionnement
·Fonctionnement fiable dans les réseaux publics et industriels
·Adaptés aux installations en intérieur et en extérieur
·Disponibles en versions à huile et de type sec
·Rapports de tension et réglages de prises flexibles
·Longue durée de vie grâce à un entretien régulier

Un transformateur de distribution de 33 kV est un composant essentiel des réseaux de distribution d’énergie à moyenne tension ; il convertit l’alimentation de 33 kV en tensions inférieures afin d’assurer une distribution sûre et efficace vers les consommateurs ou les sous-stations en aval. Les puissances nominales standard varient généralement de 100 kVA à 10 MVA, ce qui rend ces transformateurs adaptés à une grande variété d'applications dans les secteurs des services publics, de l'industrie et des énergies renouvelables.
