Transformateur de puissance de 110 kV destiné au transfert d'énergie entre le réseau de transport et les réseaux de distribution

{{{sourceTextContent.subTitle}}}

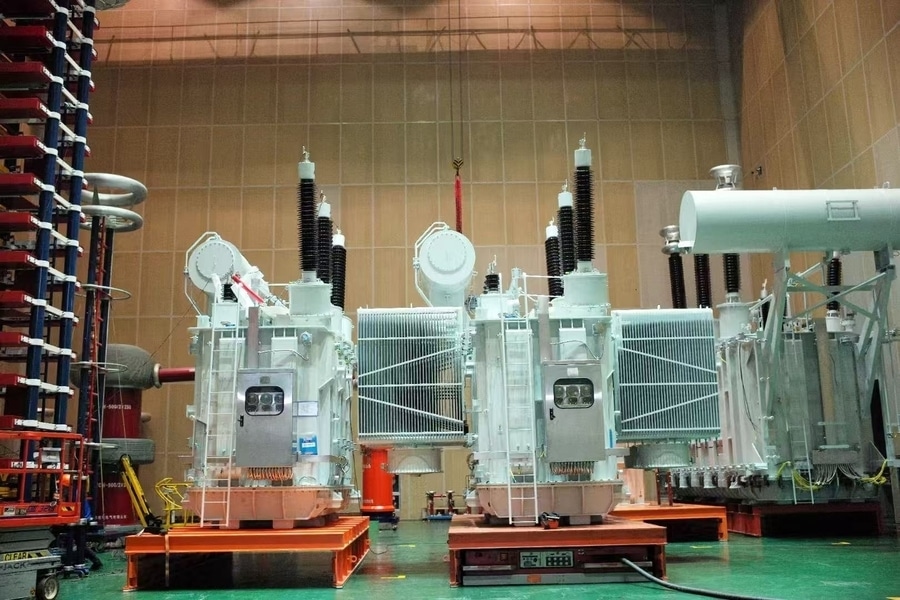

Transformateur de puissance de 110 kV

{{{sourceTextContent.description}}}

Un transformateur de puissance de 110 kV est un transformateur haute tension couramment utilisé dans les réseaux de transport et de sous-transport pour transférer de l'énergie entre le réseau de transport et les réseaux de distribution.

Caractéristiques techniques types
·Côté haute tension : 110 kV
·Côté basse tension : 35 kV, 33 kV, 22 kV, 11 kV ou 10 kV
·Puissance nominale : généralement de 10 MVA à 250 MVA
·Fréquence : 50 Hz ou 60 Hz
·Méthodes de refroidissement : ONAN, ONAF, OFAF, OFWF
·Isolation : à huile (la plus courante)
·Changeur de prises : généralement un changeur de prises en charge (OLTC)

Applications courantes
·Postes de transport
·Interconnexions avec le réseau public
·Grandes installations industrielles
·Centrales d'énergie renouvelable (parcs éoliens et solaires)
·Réseaux de distribution d'électricité urbains et régionaux

Exemple de données figurant sur la plaque signalétique
·Puissance nominale : 63 MVA
·Tension HT : 110 kV
·Tension BT : 35 kV
·Fréquence : 50 Hz
·Refroidissement ONAN/ONAF
·Groupe vectoriel YNd11
·Impédance 10–15 %

Composants principaux
·Noyau magnétique feuilleté
·Enroulements haute tension (110 kV)
·Enroulements basse tension
·Cuve du transformateur
·Huile isolante minérale
·Réservoir de conservation
·Radiateurs et ventilateurs de refroidissement
·Traversées haute tension
·Changeur de prises en charge (OLTC)
·Systèmes de protection :
·Relais de Buchholz
·Dispositif de décharge de pression
·Indicateur de température de l’huile
·Indicateur de température des enroulements
·Relais de protection différentielle

Configuration type d’un poste de transformation
Transformateur 110 kV / 35 kV, 63 MVA
Ligne de transport 110 kV → Transformateur de puissance → Appareillage de commutation 35 kV → Feux de distribution

Avantages du transport à 110 kV
·Pertes de transport réduites
·Capacité de transfert d’énergie plus élevée
·Meilleure régulation de tension
·Alimentation efficace des grands centres de charge
·Adapté aux réseaux de transport régionaux

Les transformateurs de 110 kV comptent parmi les transformateurs de sous-station les plus courants au monde ; ils servent d’interface entre les réseaux de transport à haute tension et les réseaux de distribution à moyenne tension.
