Transformateur de puissance de 66 kV assurant la régulation de tension pour les réseaux de transport et de distribution d'électricité

{{{sourceTextContent.subTitle}}}

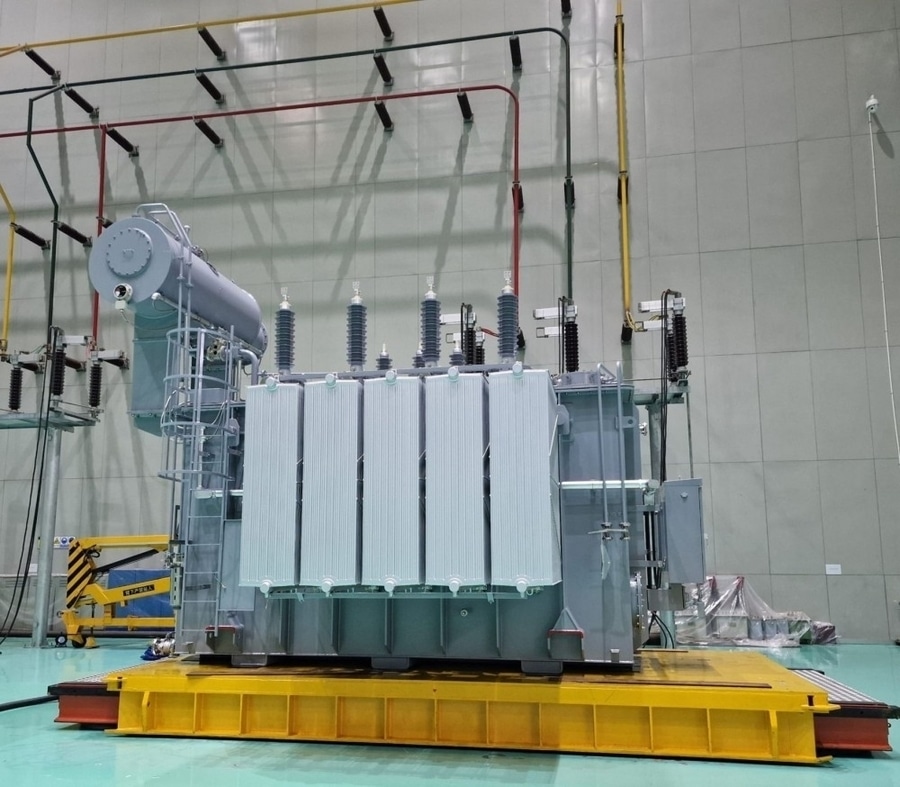

Transformateur de puissance de 66 kV

{{{sourceTextContent.description}}}

Un transformateur de puissance de 66 kV est un transformateur haute tension utilisé dans les réseaux de transport et de distribution d'électricité. Il relie généralement un réseau de 66 kV à des réseaux de distribution de tension inférieure ou à des charges industrielles.

Caractéristiques techniques types
·Côté haute tension : 66 kV
·Côté basse tension : généralement 33 kV, 22 kV, 11 kV ou 6,6 kV
·Puissance nominale : généralement comprise entre 5 MVA et 100 MVA, voire plus
·Fréquence : 50 Hz ou 60 Hz
·Refroidissement : ONAN, ONAF, OFAF ou OFWF
·Isolation : à huile ou de type sec (moins courante à cette tension)

Applications typiques
·Sous-stations de distribution
·Distribution d'énergie industrielle
·Raccordements au réseau d'énergies renouvelables
·Réseaux de transport régionaux

Exemple de caractéristiques d'un transformateur
·Puissance nominale : 25 MVA
·Tension HT : 66 kV
·Tension BT : 11 kV
·Fréquence : 50 Hz
·Refroidissement : ONAN/ONAF
·Groupe vectoriel : Dyn11
·Impédance : 10–12 %

Composants principaux
·Noyau magnétique
·Enroulements HT et BT
·Cuve du transformateur
·Huile isolante
·Conservateur
·Radiateurs et ventilateurs de refroidissement
·Traversées
·Changeur de prises en charge (OLTC)
·Dispositifs de protection (relais de Buchholz, dispositif de décharge de pression, indicateurs de température)
