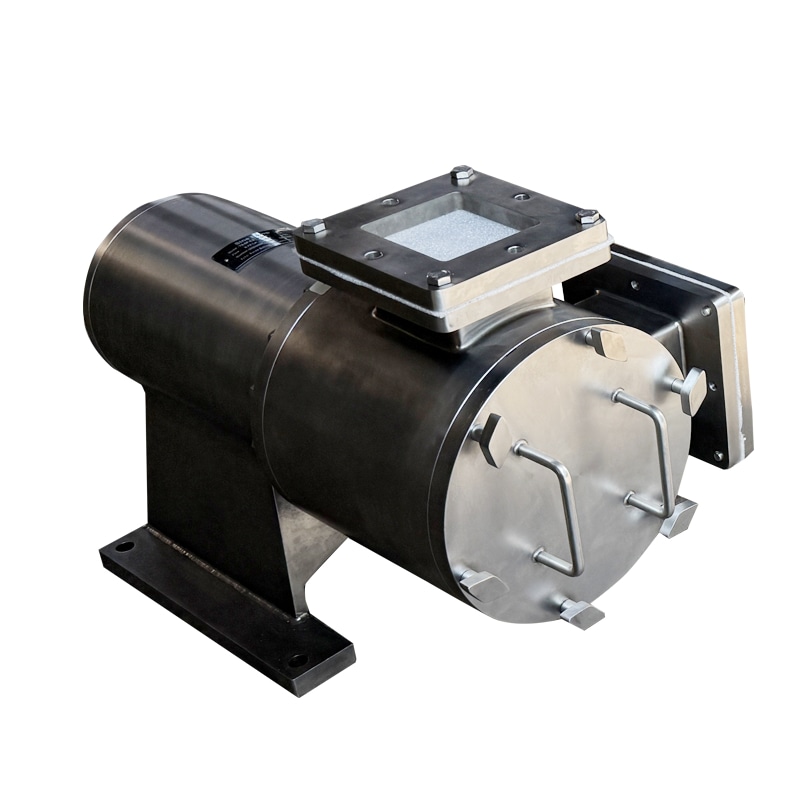

Introduction à la pompe sinusoïdale

{{{sourceTextContent.subTitle}}}

La pompe sinusoïdale, également appelée pompe à rotor à cames, pompe hélicoïdale à trois lobes ou pompe à rotor sinusoïdal, est une pompe volumétrique rotative qui fonctionne selon le principe de l'engrènement des rotors à cames. Son cœur réside dans la conception unique du rotor à profil "courbe sinusoïdale"

{{{sourceTextContent.description}}}

Principe de fonctionnement
La pompe Sine fonctionne sur la base de deux (ou trois) rotors hélicoïdaux à profil "courbe Sine" tournant dans des directions opposées, synchronisés par des engrenages de synchronisation.

Phase d'aspiration : Lorsque les rotors tournent, du côté de l'entrée, les lobes du rotor se désengagent de l'état d'engrenage. Cela crée une cavité étanche entre les lobes du rotor et le corps de la pompe qui augmente de volume, générant un vide qui aspire le fluide dans la cavité.

Phase de transfert : Le fluide piégé est enfermé dans des "poches" formées par les lobes du rotor et le corps de la pompe. Grâce à la rotation continue des rotors, ces poches de fluide sont transportées axialement le long de la trajectoire hélicoïdale des rotors vers la sortie dans un flux stable et continu. Le processus est non réciproque.

Phase de décharge : Du côté de la sortie, les lobes du rotor s'engrènent à nouveau, ce qui entraîne une diminution du volume de la cavité scellée. Cela permet de presser et d'expulser doucement le produit tout en empêchant efficacement le reflux.

Cette conception de profil "sinusoïdal" garantit que la ligne de contact du rotor se déplace lentement et continuellement pendant le fonctionnement, ce qui réduit considérablement les pulsations de débit et de pression et permet un transfert presque "sans pulsation".

Caractéristiques principales
Extrêmement doux et à faible cisaillement : Fournit un débit et une pression exceptionnellement doux avec des pulsations minimes (typiquement <1%). Il transmet une agitation et une force de cisaillement très faibles au milieu, ce qui le rend idéal pour la manipulation de produits sensibles au cisaillement, sujets à la formation de mousse ou contenant des solides (par exemple, confitures, yaourts, cultures vivantes, solutions de polymères).

Forte tolérance à l'auto-amorçage et à la marche à sec : Offre une bonne capacité d'auto-amorçage avec une hauteur d'aspiration élevée. Permet de courtes périodes de fonctionnement à sec sans dommage (contrairement aux pompes centrifuges), ce qui améliore la fiabilité opérationnelle.

Excellente résistance à l'abrasion et capacité de passage : La grande cavité et l'engrènement lent permettent de traiter des fluides à haute viscosité (jusqu'à 1 million cP) et des fluides contenant des particules solides relativement grandes (jusqu'à 30-40% du diamètre du rotor) ou de longues fibres, avec un faible risque de colmatage.

Rendement élevé et bonne réversibilité : un rendement volumétrique élevé se traduit par une consommation d'énergie relativement faible. La conception symétrique de la pompe permet souvent d'inverser le débit en changeant simplement le sens de l'entraînement, sans avoir à modifier la tuyauterie.

Facilité d'entretien : La conception du couvercle avant/arrière permet d'accéder rapidement à la chambre du rotor et aux joints sans déconnecter les conduites, ce qui facilite l'inspection et l'entretien.

Configuration typique

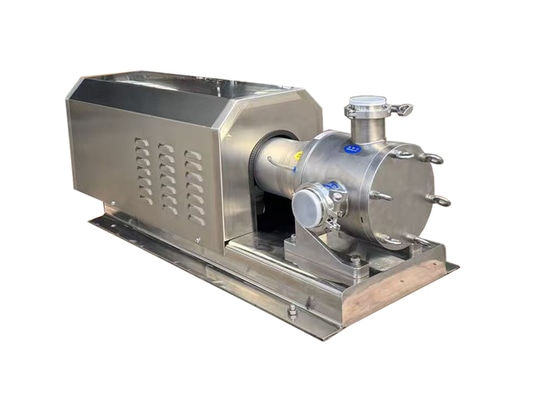

Un système complet de pompe sinusoïdale comprend généralement les composants de base suivants :

Tête de pompe :

Rotors : Les composants principaux, généralement conçus comme des rotors hélicoïdaux à 2 ou 3 lobes. Les matériaux sont sélectionnés en fonction du fluide, notamment l'acier inoxydable (304, 316L), la fonte résistante à l'usure, les alliages spéciaux ou les rotors revêtus.

Boîtier/corps : Il abrite les rotors et forme la chambre de travail. Le matériau correspond à celui des rotors, généralement de l'acier inoxydable ou de la fonte.

Système d'étanchéité de l'arbre : Choisi en fonction de la pression, de la température et du fluide. Les options courantes sont les suivantes :

Garnitures mécaniques : Garnitures mécaniques simples ou doubles, avec en option des systèmes de rinçage/refroidissement pour les applications exigeantes.

Joints de presse-étoupe à garniture : Convient aux fluides abrasifs, chargés de particules, réglables.

Entraînement magnétique (sans joint) : Assure un fonctionnement totalement étanche pour les applications dangereuses, toxiques, coûteuses ou à fuite nulle.

Entraînement et connexion :

Moteur à réduction d'engrenages : Configuration standard fournissant une puissance stable. La vitesse peut être ajustée (via un VFD) pour un contrôle précis du débit.

Disposition de l'entraînement : Généralement à accouplement direct pour une conception compacte. Les pompes de plus grande taille peuvent utiliser un dispositif séparé monté sur le socle avec un accouplement.

Raccordements : Brides d'entrée et de sortie conformes aux normes (par exemple DIN, ANSI, GB), dimensionnées en fonction de la tuyauterie.

Accessoires et contrôle (en option) :

Soupape de sûreté : Installée sur la ligne de refoulement pour empêcher la surpression du système et protéger la pompe et la tuyauterie.

Enveloppe : Le corps peut être conçu avec une enveloppe pour la vapeur, l'eau chaude ou le liquide de refroidissement afin de maintenir la température ou la viscosité du fluide.

Entraînement à fréquence variable (EFV) et système de contrôle : Il permet d'ajuster la vitesse pour un contrôle précis du débit et de la pression, en intégrant des fonctions de démarrage/arrêt, d'alarme et de protection.
