Capture des transitoires hémodynamiques à l'échelle de la milliseconde

{{{sourceTextContent.subTitle}}}

Applications des débitmètres à ultrasons dans les essais médicaux sur les débits pulsatoires

{{{sourceTextContent.description}}}

Dans le système circulatoire humain, l'écoulement sanguin diffère considérablement de l'écoulement en régime permanent que l'on observe dans les canalisations industrielles. Sous l'effet des contractions et des relâchements rythmiques du cœur, l'écoulement sanguin présente naturellement des caractéristiques pulsatiles marquées, sa vitesse, sa pression et son débit subissant des variations périodiques à l'échelle de la milliseconde. Dans la recherche, le développement et la validation de dispositifs médicaux tels que les pompes cardiaques artificielles, les valves cardiaques, les systèmes de circulation extracorporelle (ECMO) et les tests de simulation hémodynamique, la capacité à reproduire fidèlement et à mesurer avec précision ces formes d’onde pulsatiles dynamiques est cruciale pour évaluer les performances hydrauliques et la sécurité du dispositif. Cependant, les capteurs mécaniques traditionnels présentent souvent une inertie de rotation et des effets d’amortissement importants, ce qui les empêche de suivre les signaux instantanés en évolution rapide du débit pulsatile.

Pour obtenir des données authentiques sur le débit pulsatile, il est essentiel de disposer d’un circuit de mesure présentant un minimum de perturbations du fluide. Les capteurs de débit à ultrasons de la série TH sont conçus avec une structure à passage droit. Le circuit d'écoulement interne du capteur est lisse et ne comporte aucune pièce mobile, aucun rétrécissement brusque ni aucune zone morte de mesure. Cette conception préserve au maximum le champ d'écoulement d'origine, garantissant ainsi que, lorsque le milieu d'essai traverse le capteur, son profil de vitesse et son état d'écoulement ne subissent pratiquement aucune perturbation supplémentaire, ce qui permet de conserver les caractéristiques hydrodynamiques inhérentes à l'écoulement pulsatile. Dans les scénarios d’essais médicaux nécessitant un nettoyage fréquent, une stérilisation ou l’utilisation de fluides de simulation biologiques, la structure à tube droit sans zones mortes réduit non seulement de manière significative le risque de résidus de fluide et de contamination croisée, mais minimise également considérablement la possibilité d’écarts de mesure causés par l’accumulation de particules ou le dépôt de tartre au cours d’expériences à long terme. Cela fournit une base physique fiable pour des essais d’écoulement pulsatile à haute reproductibilité.

Dans la surveillance d’un écoulement pulsatile dynamique, s’il est essentiel de préserver les caractéristiques physiques du fluide, la capacité du système à capturer les variations transitoires et l’efficacité de l’interaction homme-machine sont au cœur de l’expérience d’essai. Les capteurs de la série TH, basés sur la méthode ultrasonique du temps de transit, calculent avec précision la vitesse instantanée d’écoulement en émettant et en recevant alternativement des signaux ultrasoniques à haute fréquence de part et d’autre du canal d’écoulement, et en exploitant la différence de temps de propagation entre les signaux amont et aval. Grâce à la haute résolution temporelle de l’acquisition et du traitement des signaux ultrasoniques, le système atteint un échantillonnage à l’échelle de la milliseconde, permettant ainsi la capture en temps réel des variations instantanées de la dynamique des fluides. Afin de permettre aux ingénieurs de saisir intuitivement l’état de l’essai, l’unité centrale de la série TH est équipée d’un écran tactile haute sensibilité. Les ingénieurs peuvent configurer directement les paramètres sur l’écran du terminal sans avoir recours à des logiciels informatiques complexes, et visualiser en temps réel la forme d’onde pulsatile dynamique complète tracée à partir des données haute fréquence, ce qui permet une analyse intuitive des données clés telles que le débit maximal, le débit minimal et la fréquence au sein de chaque cycle pulsatile.

Afin de répondre davantage aux exigences des expériences médicales complexes et des essais parallèles multicanaux, la série TH offre également une bonne évolutivité du système, une seule unité centrale pouvant prendre en charge jusqu’à quatre canaux simultanément. Dans des scénarios tels que la simulation vasculaire à plusieurs branches, les essais de dérivation multicanaux en circulation extracorporelle, ou les expériences comparatives parallèles sur plusieurs composants d’un même modèle, la conception à 4 canaux permet aux ingénieurs d’effectuer une acquisition de données synchrone et une analyse comparative de plusieurs flux de fluide à l’aide d’un seul appareil. Cette synchronisation multicanal améliore non seulement considérablement l’efficacité des essais en laboratoire, mais évite également efficacement les problèmes de décalage de phase des données causés par les différences de temps dans l’acquisition des données provenant de plusieurs appareils indépendants.

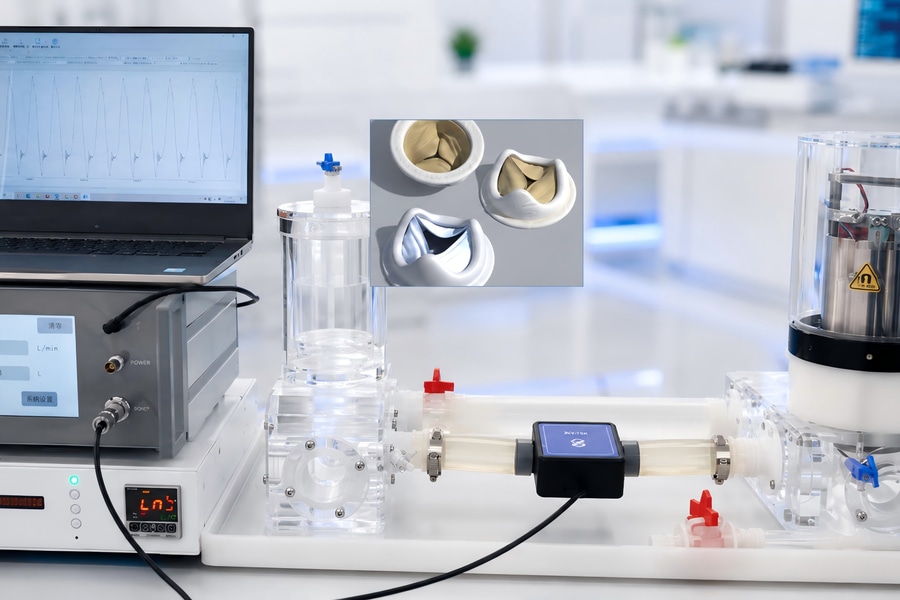

Outre la réponse unidirectionnelle à haute vitesse et l’acquisition parallèle multicanal, les essais médicaux complexes sur les écoulements pulsatiles impliquent souvent la surveillance des changements de direction du flux et de l’état du fluide. Par exemple, lors des essais de régurgitation valvulaire cardiaque, le minuscule écoulement inverse généré au moment de la fermeture d’une valve est crucial pour évaluer ses performances d’étanchéité. Les capteurs de la série TH sont capables d’effectuer des mesures bidirectionnelles sensibles du débit, ce qui leur permet d’enregistrer et de différencier les volumes cumulés des débits avant et arrière. Cela aide le personnel chargé des essais à calculer avec précision la fraction de régurgitation et le volume net de débit. Parallèlement, dans le cadre de la circulation extracorporelle et des expériences fluidiques de haute précision, l’intrusion de microbulles peut non seulement provoquer des anomalies temporaires dans les signaux de mesure, mais aussi endommager potentiellement les échantillons d’essai ou le système expérimental. Le mécanisme de détection des bulles intégré au capteur permet, dans la plupart des conditions de fonctionnement, de détecter en temps réel la présence de bulles dans le circuit d’écoulement sans interrompre la surveillance du débit, ajoutant ainsi une dimension de sécurité indispensable aux expériences complexes de dynamique des fluides.

De l’évaluation hydraulique in vitro des dispositifs médicaux aux simulations hémodynamiques en laboratoire, la mesure des débits pulsatiles ne constitue pas seulement une avancée en matière de spécifications techniques, mais une reproduction technique de la réalité physiologique. Grâce à la conception de son circuit d’écoulement à faible résistance, à sa vitesse de réponse ultrasonique de l’ordre de la milliseconde et à ses sorties d’informations multidimensionnelles sur les formes d’onde, le capteur ultrasonique à passage direct de la série TH offre aux équipes de R&D en ingénierie médicale une solution de mesure dynamique non intrusive, à haute résolution et hautement fiable. En convertissant des vitesses instantanées complexes en graphiques de données précis et lisibles, le capteur aide les ingénieurs à mieux comprendre les interactions entre les fluides et les dispositifs médicaux, fournissant ainsi une base de données solide pour l'évolution technologique des équipements médicaux de nouvelle génération.
