De la conception structurelle à la fiabilité à long terme

{{{sourceTextContent.subTitle}}}

Comment les capteurs de débit à ultrasons permettent de réduire les coûts de maintenance dans les systèmes de fluides industriels

{{{sourceTextContent.description}}}

1. Le défi de la maintenance dans les systèmes de fluides industriels

Dans le milieu industriel, les problèmes de maintenance liés aux débitmètres sont souvent sous-estimés. De nombreux responsables d’équipements ont sans doute déjà vécu des situations similaires : après une certaine période d’utilisation, les roulements d’un débitmètre à turbine s’usent, ce qui entraîne des écarts de mesure ; les électrodes d’un débitmètre électromagnétique s’encrassent, ce qui nécessite un démontage et un nettoyage dans certaines conditions de fonctionnement ; le cône en verre d’un rotamètre est contaminé par le fluide, ce qui rend les lectures floues. Chaque intervention de maintenance implique un temps d’arrêt, un démontage, un nettoyage et un réétalonnage, ce qui non seulement mobilise de la main-d’œuvre et prend du temps, mais affecte également les calendriers de production. Pour les lignes de production fonctionnant en continu, l’accumulation de ces coûts cachés peut être considérable.

Pourquoi les débitmètres nécessitent-ils un entretien ? La réponse réside en fin de compte dans leur structure. Les débitmètres mécaniques comportent des pièces mobiles internes, telles que des roues à aubes ou des engrenages, qui tournent en continu dans le fluide. Cette rotation entraîne inévitablement une usure, et lorsque celle-ci atteint un certain seuil, elle se traduit par une perte de précision. Les propriétés du fluide lui-même peuvent également accélérer ce processus : les liquides contenant des particules peuvent facilement bloquer les pièces rotatives, les fluides visqueux ont tendance à adhérer aux parois internes et aux composants mobiles, et certains fluides chimiques peuvent corroder les structures métalliques. Ces problèmes ne peuvent pas être entièrement résolus par une simple amélioration de la qualité des matériaux, car tant qu’il existe un mouvement mécanique relatif, l’usure est inévitable, et dans des conditions de fonctionnement difficiles, les performances de l’instrument peuvent être rapidement affectées.

2. Mesure sans contact et conception à passage direct

Les capteurs de débit à ultrasons adoptent une approche différente dans leur conception structurelle. Leur principe de mesure implique qu’aucune pièce mobile n’est nécessaire à l’intérieur du capteur. Ils calculent plutôt la vitesse d’écoulement en mesurant la différence de temps de transit des signaux ultrasoniques dans le fluide. Cela signifie que lorsque le fluide traverse le capteur, il passe essentiellement par un canal classique, sans aucun élément mobile tel que des roues ou des roulements devant résister au frottement et aux chocs continus du fluide. Cette différence structurelle entraîne un changement fondamental dans les exigences de maintenance : en l’absence de pièces mobiles, les défaillances mécaniques typiques, telles que le grippage des roues, ne se produisent pas.

Les capteurs de débit à ultrasons de type « clamp-on » de XY-TE, tels que les séries CPD et CG, s’installent en les fixant directement sur la paroi extérieure de la tuyauterie du système existant. Le capteur et le fluide n’entrent absolument pas en contact. Il n’est pas nécessaire de percer des trous dans la conduite, et aucun composant supplémentaire n’est introduit à l’intérieur de celle-ci, de sorte que l’écoulement du fluide n’est pas perturbé. Ces capteurs ne nécessitent qu’un entretien très limité au cours de leur utilisation, et ne requièrent pratiquement aucune intervention humaine dans le cadre de leur fonctionnement quotidien. Une fois le capteur fixé sur la paroi extérieure de la conduite, il peut fonctionner pendant longtemps sans devoir être démonté pour être nettoyé en raison d’une contamination du fluide ou d’un colmatage de la conduite. Si la conduite mesurée doit être remplacée, il suffit de retirer le capteur de l’ancienne conduite et de l’installer sur la nouvelle pour reprendre une utilisation normale.

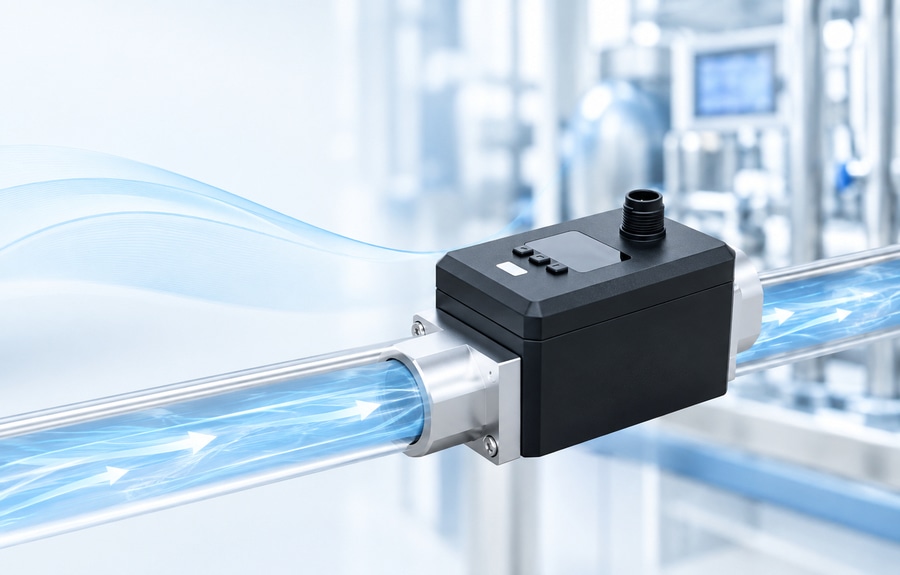

En revanche, les produits en ligne, tels que les séries TPK, TAD et TPD, présentent une conception de passage interne droit, sans rétrécissements, zones mortes ni pièces mobiles. Lorsque le fluide traverse le capteur, il ne rencontre aucun obstacle, ce qui se traduit par une très faible perte de charge et une réduction significative du risque de dépôt de particules et de résidus de fluide. Pour les équipements devant fonctionner pendant de longues périodes, cette structure garantit que le capteur lui-même ne devient pas un « goulot d’étranglement » dans la canalisation, ne nécessite pas de démontage fréquent pour le nettoyage et ne subira pas de dérive de précision due à l’usure interne. Une fois installé, il permet en principe d’atteindre un état de « installation et utilisation, stable à long terme ».

3. Optimisation du coût total de possession

Au-delà de la fiabilité de la structure elle-même, les avantages des capteurs à ultrasons en matière de maintenance se reflètent également dans le processus d’installation. Les capteurs à fixation par bride ne nécessitent ni découpe de tuyau, ni soudure de bride, ni arrêt de production pour leur mise en place, et leur installation n’affecte pas le fonctionnement normal de la chaîne de production. Cette caractéristique est particulièrement utile pour les projets de modernisation et de mise à niveau des équipements. L’ajout de points de surveillance du débit à un ancien système ne nécessite pas de modifier le tracé des canalisations existantes, ce qui permet de maîtriser efficacement à la fois le calendrier du projet et les coûts de construction.

Dans une perspective globale des coûts, l’investissement en maintenance sur l’ensemble du cycle de vie d’un capteur est un aspect souvent négligé lors de la sélection, mais qui mérite toute notre attention. Le coût d’achat initial d’un débitmètre ne représente qu’une partie de son coût total de possession (TCO) ; la maintenance ultérieure, l’étalonnage, le remplacement des pièces de rechange et les pertes liées aux temps d’arrêt représentent souvent une part bien plus importante. Grâce à une simplification structurelle, les capteurs à ultrasons réduisent ces coûts ultérieurs à un niveau très bas. Pour les fabricants d’équipements et les utilisateurs finaux, cela se traduit par un budget de maintenance plus facile à maîtriser.

Dans la conception de ses capteurs, XY-TEK se concentre toujours sur des scénarios d’application concrets. La « faible maintenance » n’est pas seulement un slogan ; c’est une propriété déterminée par la structure : l’absence de pièces mobiles signifie qu’il n’y a pas d’usure mécanique due au mouvement ; un parcours d’écoulement en ligne droite réduit considérablement le risque d’obstruction ; et la mesure non obstructive minimise l’impact de l’adhérence du fluide sur la mesure. Pour les systèmes industriels nécessitant un fonctionnement continu à long terme, ces caractéristiques se traduisent par moins d’interventions, un fonctionnement plus stable et un coût global réduit.
