Gestion précise des électrolytes dans la fabrication des batteries à flux

{{{sourceTextContent.subTitle}}}

Utilisation des débitmètres à ultrasons à fixation par serrage CPD dans l'injection d'électrolyte

{{{sourceTextContent.description}}}

Contexte de l'application

À mesure que la transition énergétique mondiale s'accélère, les technologies de stockage d'énergie à grande échelle sont devenues des infrastructures essentielles pour faciliter l'intégration des énergies renouvelables au réseau et assurer la régulation de la fréquence et des pics de consommation.
Parmi les différentes voies technologiques de stockage d’énergie, les batteries à flux (en particulier les batteries à flux redox au vanadium, VRFB) se distinguent par leurs avantages uniques : la capacité de stockage est déterminée par le volume d’électrolyte, tandis que la puissance est déterminée par la taille de la pile, ce qui permet une configuration flexible.
• Longue durée de vie : capable de supporter plus de 10 000 cycles, ce qui dépasse de loin les batteries lithium-ion.
• Sécurité élevée : l’électrolyte est une solution aqueuse, ce qui élimine tout risque de combustion ou d’explosion.
• Respect de l’environnement : l’électrolyte est recyclable et ne génère aucune pollution par les métaux lourds.

L’importance de l’injection d’électrolyte dans la fabrication des batteries à flux
L’électrolyte est le « sang » d’une batterie à flux, et le contrôle précis de son injection a un impact direct sur les performances de la batterie.
• La précision de l’injection détermine l’uniformité des cellules : les écarts de volume d’injection au sein d’un même lot affectent directement l’uniformité de la capacité.
• Le processus d’injection influe sur la durée de vie de la batterie : une injection irrégulière entraîne des différences de concentration locales, accélérant la dégradation de la capacité.
• L’efficacité de l’injection influe sur les coûts de production : un système d’injection efficace et précis réduit les taux de rebut et améliore l’efficacité de la production.

Un système de batterie à flux se compose principalement de
• Deux réservoirs d’électrolyte : contenant respectivement les électrolytes positif et négatif.
• Une pile : composée de plusieurs cellules individuelles connectées en série pour effectuer des réactions électrochimiques.
• Un système de pompes de circulation : assurant la circulation de l’électrolyte entre les réservoirs et la pile.
• Un système de contrôle : comprenant des vannes, des capteurs de pression, des capteurs de débit, des filtres, etc.
L’électrolyte est aspiré des réservoirs par les pompes de circulation, pompé dans la pile, où il effectue la réaction de charge/décharge de part et d’autre de la membrane d’échange de protons, puis retourne dans les réservoirs, formant ainsi un système de circulation externe complet.

Défis du secteur

Défis liés à la mesure du débit d’électrolyte
• Précision insuffisante des méthodes traditionnelles : les méthodes telles que l’injection par gravité ou l’injection sous pression peinent à atteindre un contrôle du débit de haute précision de l’ordre de ±2 %.
• Impact des variations des propriétés physiques : la viscosité et la densité de l’électrolyte varient en fonction de la température et de la concentration, ce qui affecte la précision de la mesure du débit.
• Manque d’uniformité entre les lots : les fluctuations du volume d’injection entraînent des différences de performances entre les cellules d’un même lot, ce qui affecte le rendement du produit.
• Difficulté de contrôle coordonné des pompes de circulation : les pompes positives et négatives, fournissant des débits différents à une même vitesse, entraînent un apport inégal des réactifs et aggravent la polarisation de concentration.
• Risques de fuite : les débitmètres de type à contact sont en contact direct avec des électrolytes corrosifs, ce qui présente des risques de fuite.
• Contamination du capteur : les substances actives présentes dans l’électrolyte peuvent se déposer à l’intérieur du capteur, ce qui affecte la précision de la mesure.
• Coûts de maintenance élevés : les débitmètres traditionnels nécessitent un étalonnage et un nettoyage réguliers, ce qui entraîne une charge de travail importante en matière de maintenance.
• Absence de fonctionnalités intelligentes : absence de fonctions de diagnostic intelligent et de maintenance prédictive basées sur les données de débit.

Présentation de l’application

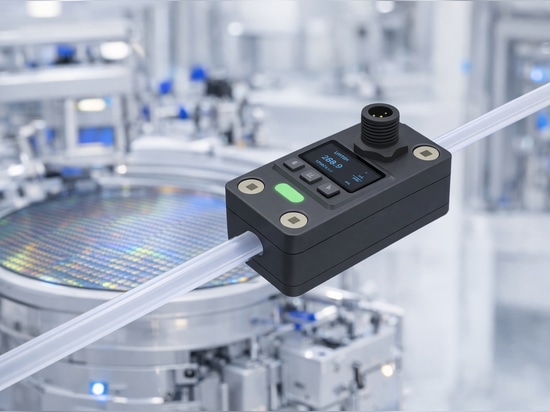

Le capteur de débit / débitmètre à ultrasons à fixation par serrage de la série CPD permet la mesure en temps réel du débit de divers fluides corrosifs et de haute pureté, offrant les avantages techniques clés suivants :
• Fonctionnement collaboratif de plusieurs unités : dans le système de préparation d’électrolyte, plusieurs débitmètres CPD fonctionnent en synergie pour mesurer en temps réel le débit d’eau adoucie et d’électrolyte concentré, garantissant ainsi la précision du mélange.
• Mesure en temps réel du débit d’injection : temps de réponse de l’ordre de la milliseconde avec un écran LCD affichant les débits d’injection en temps réel.
• Contrôle en boucle fermée : les signaux de débit sont renvoyés vers l’automate programmable (PLC) afin de contrôler la vitesse de la pompe d’injection et l’ouverture des vannes.
• Statistiques par lot : le calcul du volume d’injection cumulé garantit la cohérence de chaque lot.
• Surveillance de la circulation des électrolytes positif et négatif : dans le système de circulation de la batterie à flux, des débitmètres CPD sont installés sur les conduites de circulation positive et négative pour une surveillance synchrone à deux canaux.
• Contrôle de l’équilibre des débits : ajuste les vitesses des pompes de circulation en fonction des différences de débit entre les pôles positif et négatif afin de garantir un apport équilibré des réactifs.
• Détection de bulles : le débitmètre/capteur de débit à ultrasons CPD détecte les bulles d’air dans la tuyauterie et émet des alertes en temps réel.
• Détection de fuites : une chute soudaine du débit peut indiquer une fuite dans une conduite.
• Avertissement de colmatage : une diminution progressive du débit peut indiquer un colmatage du filtre.
• Alarme d’anomalie : des alarmes immédiates en cas d’anomalies de débit préviennent la polarisation de concentration de l’électrolyte.
• Interfaces de communication multiples : prend en charge les sorties 4-20 mA, RS485, Modbus RTU et d’autres méthodes de sortie pour l’intégration avec les systèmes de contrôle.
• Logiciel de visualisation du débit : fournit le logiciel de surveillance dédié « FlowViewer » pour la surveillance à distance du débit, l’enregistrement des données et la génération de rapports.

Points forts de l’application

• Haute précision de mesure : atteint une précision de ±2 % et une répétabilité de ±0,1 %, ce qui améliore la précision de l’injection, garantit la cohérence des lots et réduit les écarts.
• Adaptabilité à divers fluides : la précision de mesure n’est pas affectée par les variations de viscosité du fluide.
• Réduction de la consommation d’énergie : optimise le contrôle de l’injection en fonction des données de débit en temps réel, ce qui réduit la consommation d’énergie de la pompe.
• Vitesse de réponse du système : le temps de réponse du contrôle automatisé est passé de quelques secondes à quelques millisecondes.
• Utilisation des électrolytes : un contrôle précis réduit le gaspillage d’électrolytes coûteux.
• Conception sans contact : les capteurs de débit / débitmètres à pince CPD peuvent être fixés directement à l’extérieur de la tubulure, en étant totalement isolés de l’électrolyte.
• Conception résistante à la corrosion : le boîtier du capteur est fabriqué à partir de matériaux résistants à la corrosion et bénéficie d’un indice de protection IP67, ce qui le rend adapté aux environnements industriels difficiles.
• Conception nécessitant peu d’entretien : aucun nettoyage régulier n’est requis. Même en cas d’utilisation fréquente, le cycle d’étalonnage peut être réglé sur 1 à 2 ans, ce qui réduit les coûts de main-d’œuvre et de pièces de rechange.
• Absence de pièces mobiles : aucune usure, avec un temps moyen entre pannes (MTBF) pouvant atteindre 50 000 heures et une durée de vie de 5 à 10 ans.
• Aucun risque de fuite : l’absence totale de contact avec l’électrolyte élimine tout risque de fuite.
• Économies sur les coûts d’installation : l’installation par serrage réduit les frais liés à la modification de la tuyauterie.
• Analyse des données : les données de débit traçables permettent d’optimiser les paramètres du processus d’injection.
• Maintenance prédictive : prédit les pannes d’équipement sur la base de l’analyse des données pour une maintenance préventive.
• Surveillance à distance du débit : prend en charge l’intégration avec des plateformes IoT industrielles pour une surveillance à distance en temps réel.

• Applicabilité à de multiples scénarios
o Mesure précise du débit pour les électrolytes positifs/négatifs dans les batteries à flux VRFB.
o Mesure du débit pour les milieux hautement corrosifs dans les batteries à flux fer-chrome.
o Mesure du débit pour les milieux complexes dans les batteries à flux zinc-brome.

• Applicabilité à plusieurs procédés
o Mesure du débit pour les rapports de mélange des matières premières des électrolytes.
o Mesure précise du débit pour l’injection dans les cellules.
o Surveillance et optimisation du débit de circulation de l’électrolyte pendant le fonctionnement de la batterie.

Résumé des avantages pour le client
• Amélioration de la régularité de l’injection : une précision d’injection accrue garantit des performances constantes des cellules et renforce la réputation de la marque.
• Réduction du coût total de possession (TCO) : baisse des coûts d’utilisation globaux sur l’ensemble du cycle de vie de l’installation, de l’exploitation et de la maintenance.
• Amélioration de l’efficacité opérationnelle : l’automatisation accrue de la mesure du débit réduit les interventions manuelles et les coûts de main-d’œuvre.
• Fiabilité du système : une conception hautement fiable garantit une production continue et stable.
• Base de données : des données de débit précises constituent le fondement de la fabrication intelligente.
• Contrôle automatique : prise en charge de diverses sorties de communication pour l’intégration avec des systèmes de contrôle automatisés.
• Évolutivité future : prend en charge la conception sur mesure, l’extension des fonctionnalités et les mises à niveau.

Conclusion

Dans un contexte de développement rapide du secteur des batteries de stockage d’énergie, la précision de l’injection d’électrolyte et le contrôle de la circulation sont devenus des facteurs clés qui limitent la qualité des produits et l’efficacité de fonctionnement des batteries.
Validé par des applications pratiques, le capteur de débit / débitmètre à ultrasons à fixation par serrage CPD offre une solution fiable de mesure du débit pour les équipements d’injection d’électrolyte des batteries de stockage d’énergie, grâce à ses caractéristiques non invasives, sa haute précision, sa grande répétabilité et ses fonctionnalités intelligentes. Non seulement il résout les problèmes liés aux méthodes de mesure traditionnelles en matière de précision, de fiabilité et de facilité de maintenance, mais il apporte également un soutien solide à l’optimisation des processus, à l’amélioration de la qualité et à la maîtrise des coûts dans la production de batteries à flux grâce à ses capacités intelligentes.
