Choix d'un capteur de débit en fonction de l'application : guide d'adaptation aux projets

{{{sourceTextContent.subTitle}}}

Comment adapter les capteurs à ultrasons aux contraintes de votre processus, et non l'inverse

{{{sourceTextContent.description}}}

Le choix d’un capteur de débit repose rarement sur une seule caractéristique technique. L’adéquation au projet dépend du fluide à mesurer, du matériau de la tuyauterie, de la plage de débit prévue, de l’espace disponible pour l’installation et de la capacité du circuit de fluide à tolérer un capteur en contact avec le fluide. Pour les acheteurs OEM qui évaluent la technologie ultrasonique, la véritable question est de savoir comment traduire les conditions d’application en un type de capteur et une sortie adaptés.

Le problème : les capteurs de débit standard ne sont souvent pas adaptés à l’application

Les ingénieurs des équipementiers sont confrontés à un problème récurrent lors de la sélection des capteurs de débit : un produit qui semble convenir sur le papier peut s’avérer inadapté sur le terrain en raison des pulsations du fluide, d’un diamètre de conduite trop petit ou d’un processus ne tolérant aucune contamination. De nombreux capteurs de débit traditionnels nécessitent de percer la conduite, d’ajouter un volume mort ou de placer des pièces mécaniques en contact avec le liquide. Ces contraintes sont particulièrement problématiques dans les dispositifs médicaux, la production biopharmaceutique et les processus industriels automatisés où la propreté, une faible perte de charge et un encombrement réduit sont essentiels.

Les capteurs de débit à ultrasons résolvent en partie ce problème en mesurant le débit depuis l’extérieur du tube à l’aide d’ultrasons. Comme le capteur n’a pas besoin d’être immergé dans le fluide, il n’y a ni usure mécanique, ni contamination du fluide, ni perte de pression due à un élément en saillie. Le défi qui reste à relever consiste à choisir le type de montage, la plage de débit et le type de sortie adaptés à chaque projet. Les données de marché publiées confirment l’intérêt croissant pour cette technologie : le marché mondial des débitmètres était estimé à 10,64 milliards de dollars en 2024 et devrait atteindre 15,17 milliards de dollars d’ici 2030, selon Grand View Research. Mordor Intelligence a évalué le marché des débitmètres à ultrasons à 1,52 milliard de dollars en 2025, avec une croissance prévue à 2,28 milliards de dollars d’ici 2031.

La solution de XY-TEK : une gamme de produits à ultrasons adaptée à chaque projet

XY-TEK propose une large gamme de capteurs de débit et de débitmètres à ultrasons conçus pour répondre à des exigences spécifiques en matière d’installation et de processus. La gamme comprend des capteurs à fixation par serrage pour une mise à niveau non invasive, des débitmètres en ligne pour une intégration permanente, des capteurs à usage unique pour les lignes de bioprocédés stériles, des détecteurs de bulles pour les tubulures médicales critiques pour la sécurité, et des capteurs pulsatiles pour la recherche cardiovasculaire. Cette diversité permet aux équipes de projet de sélectionner une gamme de capteurs adaptée à l’application, plutôt que d’imposer une seule technologie à tous les procédés.

Le capteur de débit à ultrasons à fixation par serrage de la série CG est compact et permet de mesurer le débit et d’afficher les résultats sans circuit externe. Il peut être fixé directement sur une tubulure en plastique souple pour mesurer le débit de liquide et détecter les bulles d’air. Le débitmètre à ultrasons de la série CM est un modèle à fixation par serrage destiné aux équipementiers (OEM), doté d’une sortie RS485, d’un format compact et d’une transmission de signal stable, destiné aux équipements de laboratoire et aux systèmes de contrôle des fluides. Pour les débits très faibles, le capteur de débit ultrasonique à faible débit de la série TGU utilise un canal de mesure en forme de U et est compatible avec les tuyaux en PVC, en silicone et en PE, avec une précision de mesure allant jusqu’à ±0,1 ml/min sur une plage de fonctionnement de 0,1 à 1 000 ml/min.

Pour les projets nécessitant un raccordement en contact avec le fluide, XY-TEK propose également les capteurs de débit ultrasoniques en ligne des séries TPK et TPD. Ces débitmètres en ligne intégrés ne comportent aucune pièce mobile et ne nécessitent qu’un entretien minimal ; ils offrent une précision de ±2 % et sont compatibles avec les tuyauteries de process en plastique et en acier inoxydable. La série TPK couvre les diamètres de conduite DN4 à DN50, tandis que la série TPD est destinée aux installations de DN15 à DN50. Les deux séries sont utilisées dans l’automatisation industrielle, la fabrication de batteries, le traitement chimique et les applications de refroidissement par liquide.

Comment fonctionne la mesure de débit par ultrasons dans la pratique

Les capteurs de débit à ultrasons de XY-TEK fonctionnent selon la méthode de la différence de temps de transit, souvent appelée méthode de la différence de temps ultrasonique. Deux transducteurs émettent des ondes sonores à travers la paroi du tube et le liquide, et le capteur mesure la différence de temps d’arrivée provoquée par le débit. Comme le trajet de mesure peut traverser des tuyaux en plastique souples ou rigides, le capteur n’a pas besoin d’entrer en contact avec le liquide. C’est le principe même de la mesure sans contact par serrage.

Pour le contrôle des processus en temps réel, l’approche de mesure de XY-TEK prend en charge la surveillance en ligne avec un temps de réponse de l’ordre de la milliseconde, la détection automatique des bulles ou des obstructions, ainsi que des fonctions d’alarme. Dans les environnements médicaux et de bioprocédés, les exigences spécifiques incluent le caractère non invasif, sans contact, sans contamination et sans perte de pression. La série CG, par exemple, est compacte et peut être directement fixée par serrage sur un tuyau en plastique souple pour mesurer avec précision le débit de liquide et détecter les bulles d’air. Elle prend également en charge la détection bidirectionnelle du débit et offre des sorties analogiques, à impulsions ou RS485, ce qui la rend flexible pour l’intégration par les équipementiers (OEM).

À titre de référence, la norme ISO 24062:2023 spécifie les exigences relatives aux débitmètres à ultrasons à temps de transit à fixation par serrage pour les liquides et les gaz dans des conduites fermées. Dans le domaine des dispositifs médicaux, les contrôles de processus sont également influencés par les exigences en matière de gestion de la qualité, telles que la norme EN ISO 13485. Les équipes de projet doivent vérifier quelles normes s’appliquent à leur marché cible et à la classe d’installation prévue.

Scénarios d’application : adapter les capteurs XY-TEK aux besoins des projets

Automatisation industrielle

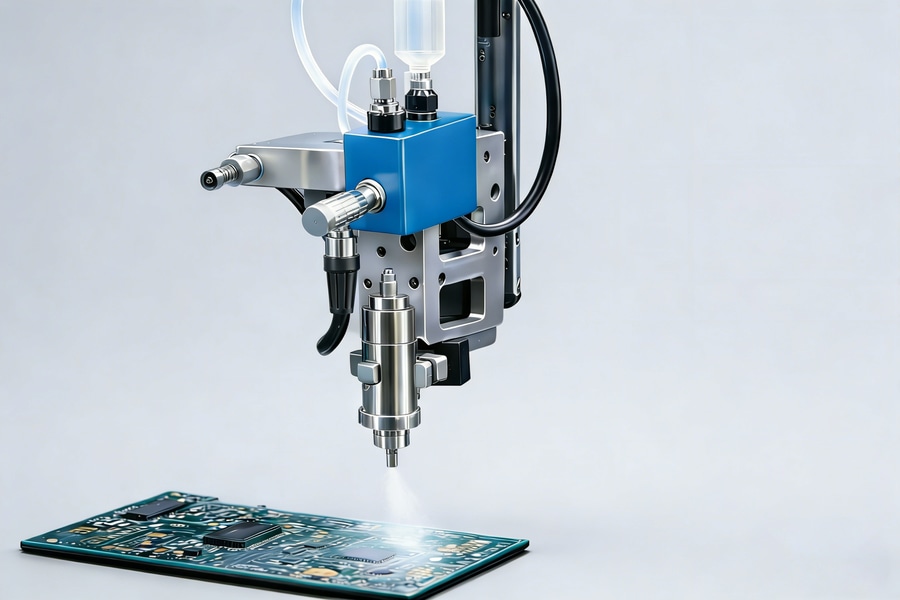

Dans les scénarios d’automatisation industrielle, les capteurs XY-TEK surveillent les liquides à débit pulsé et à micro-débit dans les systèmes de pulvérisation, de distribution et de nettoyage. Ils détectent les bulles, les obstructions ou les conditions de débit anormales dans les canalisations industrielles. Les équipements associés typiques comprennent les machines de dosage, les équipements de soudage à la vague sélectif, les machines d’enduction, les équipements de nettoyage, les pompes d’alimentation en liquide, les systèmes de contrôle industriels et les lignes de production automatisées. La série CPD est constituée de capteurs compacts intégrés à fixation par serrage, dotés d’un écran LED intégré et compatibles avec les sorties numériques, ce qui facilite leur installation a posteriori sur des équipements existants sans avoir à couper les tuyaux.

Dispositifs médicaux
Les applications dans le domaine des dispositifs médicaux exigent une hygiène et une biocompatibilité rigoureuses. L’approche ultrasonique non invasive de XY-TEK est conçue pour surveiller le débit sanguin et le fonctionnement des pompes dans des systèmes tels que les appareils de dialyse, les systèmes ECMO et les dispositifs d’assistance cardiaque artificielle. Les séries CG et CM sont toutes deux adaptées à ce contexte, car elles se montent à l’extérieur de tubulures flexibles de qualité médicale et ne contaminent pas le circuit de fluide. Le capteur de débit pulsatile de la série TH est spécialement conçu pour les tests de débit cardiovasculaire, avec une capture des pulsations à haute vitesse et une précision de mesure de ±2 %.

Bioprocédés et production pharmaceutique
Dans la production biopharmaceutique, les capteurs de débit doivent être compatibles avec les tubulures sanitaires, les faibles débits et les exigences strictes en matière de propreté. Les capteurs à fixation par collier de serrage de XY-TEK surveillent les performances des pompes de perfusion, détectent les bulles pendant la filtration et le transfert, et fournissent des données de débit pour les systèmes de filtration à flux tangentiel et de chromatographie. Le capteur de débit à ultrasons à usage unique de la série SU constitue une option supplémentaire pour les systèmes à usage unique, grâce à un canal de mesure à usage unique et à des matériaux polymères biocompatibles. Il prend en charge les applications stériles et offre une précision de ±2 % sur une plage de 0,05 à 10 L/min.

Exemples de projets sélectionnés

Dans les boucles de refroidissement par liquide des centres de données et des équipements industriels, les capteurs à ultrasons non invasifs de XY-TEK ont été utilisés pour surveiller le débit de fluide de refroidissement non conducteur, prévenir la surchauffe et détecter les fuites ou les obstructions. Les résultats rapportés pour ces projets comprennent des performances de refroidissement stables, une consommation d’énergie réduite, une diminution des temps d’arrêt et une durée de vie prolongée des équipements sur une période d’exploitation d’environ deux à quatre ans. Dans la production de batteries lithium-ion, les capteurs à pince de la série CPD ont été déployés sur les lignes d’injection d’électrolyte, permettant une surveillance non invasive sans découpe des conduites et contribuant à améliorer l’uniformité des batteries et à réduire les taux de rebut. Dans la fabrication électronique, les capteurs à faible débit de la série TGU ont été utilisés sur des lignes de soudage à la vague sélectif pour surveiller le débit pulsé de micro-flux, avec une réponse rapide et sans pièces mobiles, ce qui contribue à réduire le gaspillage de flux et les retouches.

Analyse des tendances du marché

Trois tendances vérifiables du marché soulignent l’importance du choix d’un capteur de débit à ultrasons adapté à chaque projet. Premièrement, le segment des capteurs à ultrasons connaît une croissance plus rapide que de nombreuses catégories traditionnelles de débitmètres : Mordor Intelligence estime le marché mondial des débitmètres à ultrasons à 1,52 milliard de dollars en 2025, chiffre qui devrait atteindre 2,28 milliards de dollars d’ici 2031. Deuxièmement, le segment des débitmètres à ultrasons à fixation par serrage était évalué à 1,25 milliard de dollars en 2024, avec un taux de croissance annuel composé prévu de 7,4 % jusqu’en 2032, selon Global Information. Troisièmement, la région Asie-Pacifique détenait la plus grande part régionale du marché des débitmètres à ultrasons en 2025, avec 38,6 %, selon Fortune Business Insights, en raison de l’expansion industrielle en cours.

Dans les secteurs verticaux spécialisés, la gestion de précision des fluides est également en pleine expansion. Le marché du contrôle de débit dans l’industrie des semi-conducteurs a été estimé à 5,83 milliards de dollars en 2024, selon Market Research Future, reflétant la demande en matière de manipulation de fluides de haute pureté. Le portefeuille de produits de XY-TEK comprend des capteurs à faible débit et des capteurs à fixation par serrage utilisés dans des processus liés à l’industrie des semi-conducteurs, tels que la distribution de produits chimiques, le refroidissement par liquide et la surveillance de l’eau de haute pureté. Pour les équipes de projet, ces tendances indiquent que les fournisseurs proposant à la fois des gammes de produits à fixation par serrage et des produits en ligne peuvent prendre en charge un éventail plus large d’applications futures que les fournisseurs limités à une seule technologie.

Détection de débit par ultrasons ou par les méthodes traditionnelles : une limite avouée

Par rapport aux technologies en ligne traditionnelles telles que les débitmètres à turbine ou à effet Coriolis, les capteurs à ultrasons à fixation par serrage offrent un avantage structurel évident : ils ne comportent aucune pièce mobile, ne nécessitent aucune découpe dans la conduite et maintiennent le circuit de fluide fermé. Cela les rend particulièrement intéressants pour les lignes de bioprocédés stériles, les tubulures médicales et les équipements industriels modernisés. Les modèles à ultrasons en ligne offrent des avantages similaires tout en ajoutant un raccord en contact avec le fluide pouvant être intégré de manière permanente dans la conception des nouveaux équipements.

Une limite réelle de la mesure ultrasonique à fixation par serrage réside dans le fait qu’elle dépend du couplage acoustique entre le capteur et la paroi du tube. Si la surface du tube présente un encrassement important, ou si le fluide contient une très forte concentration de bulles ou de solides, la qualité du signal ultrasonique peut se dégrader. Dans de tels cas, un capteur à ultrasons en ligne en contact avec le fluide ou une technologie alternative peut s’avérer plus fiable. XY-TEK répond à ce défi en proposant à la fois des gammes de produits à fixation par bride et en ligne, permettant ainsi aux équipes de projet de choisir l’approche de mesure la mieux adaptée aux conditions réelles du processus, plutôt que de se limiter par défaut à un seul format de capteur.

Perspectives d’avenir pour la détection de débit spécifique aux projets

À mesure que les équipementiers continuent d’intégrer la mesure de débit dans des appareils compacts et spécifiques à chaque application, les projets exigeront de plus en plus une géométrie de capteur, des protocoles de communication et des signaux de sortie personnalisés. La base de production de XY-TEK comprend une usine de 5 000 m² à Shanghai, une équipe de R&D composée de plus de 30 ingénieurs et une capacité de production annuelle de plus de 8 000 unités. Pour les projets OEM et ODM, les options de personnalisation comprennent la taille du capteur, l’interface, l’impression du logo, le protocole de communication et le matériau du boîtier, avec une quantité minimale de commande (MOQ) typique de 50 unités et un délai de livraison d’un à deux mois.

Le contrôle qualité est un autre aspect essentiel de l’adéquation au projet. XY-TEK effectue des tests à 100 % avant expédition pour la production OEM/ODM, et une inspection par un organisme tiers est disponible pour les commandes de conception sur mesure. Le service après-vente comprend une assistance technique en ligne, une assistance technique à distance et une garantie de qualité. Ces atouts sont essentiels pour les acheteurs qui ont besoin d’une intégration prévisible et d’un approvisionnement à long terme, en particulier lorsque le capteur est intégré à un dispositif médical, à un outil de production automatisé ou à un système de refroidissement par liquide.
