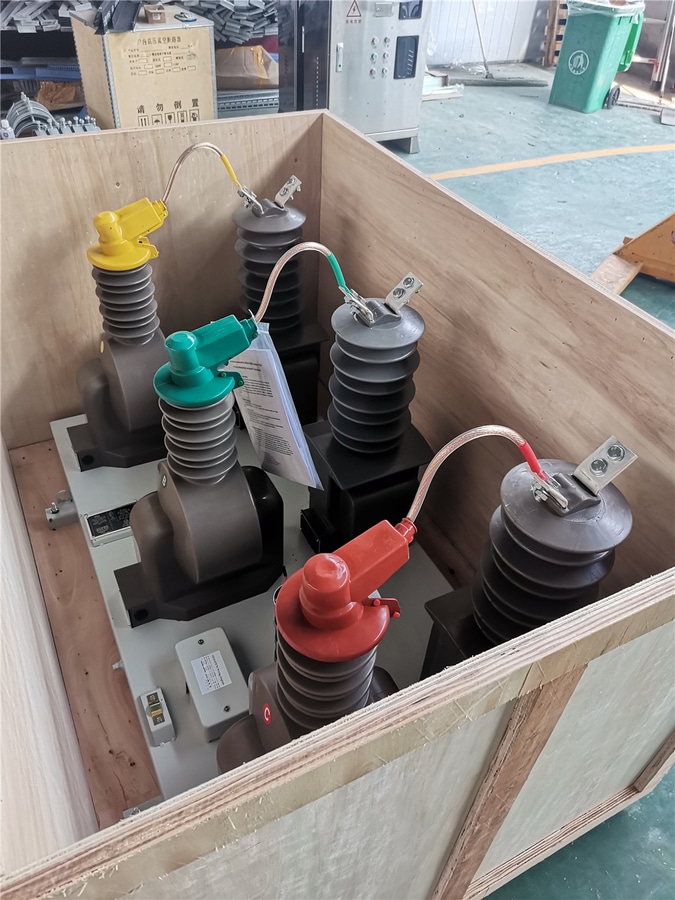

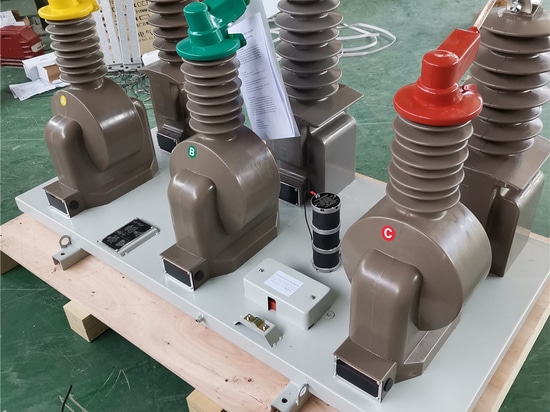

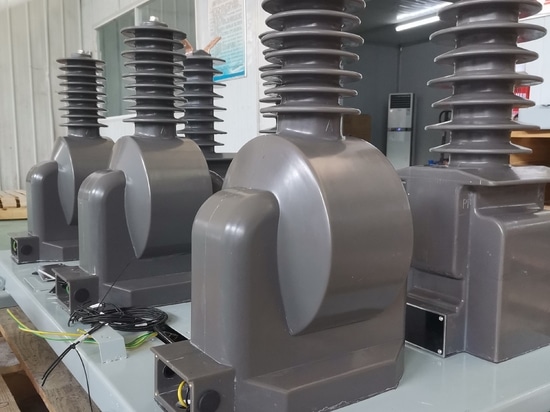

tRANSFORMATEUR COMBINÉ EXTÉRIEUR HAUTE TENSION 35KV

{{{sourceTextContent.subTitle}}}

Transformateur combiné de type Split

{{{sourceTextContent.description}}}

Ⅰ.Introduction de la structure :
Ce produit consiste en une combinaison de plusieurs transformateurs monophasés.
Le transformateur combiné est fabriqué à partir d'une résine époxy spéciale extérieure coulée sous vide. Il est petit et présente les caractéristiques suivantes : stabilité thermique dynamique élevée, haute précision, faible densité magnétique, résistance aux surtensions, poids léger et installation pratique. L'enroulement secondaire du transformateur de courant est doté de prises pour obtenir différents rapports de courant.
Un boîtier de protection du câblage se trouve à l'extrémité de la sortie secondaire, et un trou de sortie se trouve en dessous, ce qui est pratique, sûr et fiable pour le câblage et permet de mettre en place des mesures antivol. Quatre trous de montage sont prévus sur le profilé de base en acier pour l'installation.

Ⅱ.Conditions d'utilisation :
2.1 Site d'installation : Utilisation double à l'extérieur et à l'intérieur.
2.2 Température ambiante : -15~+55℃, la température quotidienne moyenne ne dépasse pas 35℃.
2.3 Altitude : ≤1000m
2.4 Humidité relative de l'air : L'humidité relative moyenne mensuelle ne dépasse pas 90% ;
L'humidité relative moyenne journalière ne dépasse pas 95%.
2.5 Vitesse du vent : ≤ 35m/s.
2.6 Conditions atmosphériques : L'endroit où il n'y a pas d'explosion, pas de vibration violente, et pas de poussière ou de vapeur pouvant corroder les métaux et endommager l'isolation.

Ⅲ. Données techniques :
3.1 Tension nominale : 34,5kV.
3.2 Classe de précision : 0.2, 0.2S
3.3 Rapport de tension nominale : 34500/√3/120/√3V.
Courant primaire nominal : 5~800 A.
Courant secondaire nominal : 5A.
3.4 Capacité nominale :
Partie tension : Classe 0.2, 15VA. Partie courant : Classe 0,2S, 5VA.
3.5 Courant thermique court nominal (Ith) multiple : 75I1n/1s.
Courant dynamique nominal (Idyn) multiple : 2,5Ith.
3.6 Niveau d'isolation nominal : 36/70/170 kv
