TRANSFORMATEUR COMBINÉ HV
{{{sourceTextContent.subTitle}}}
Transformateur combiné extérieur de type split
{{{sourceTextContent.description}}}

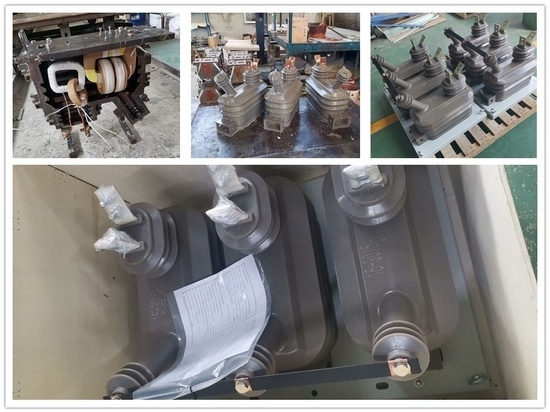

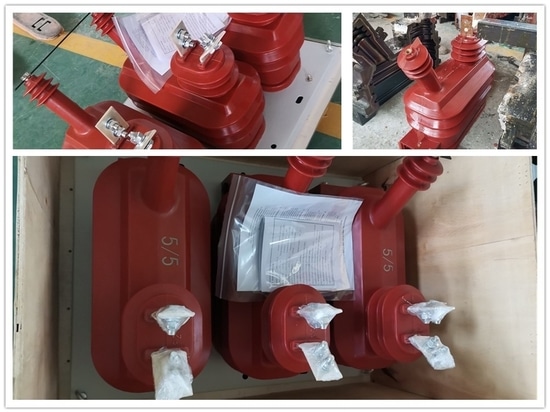

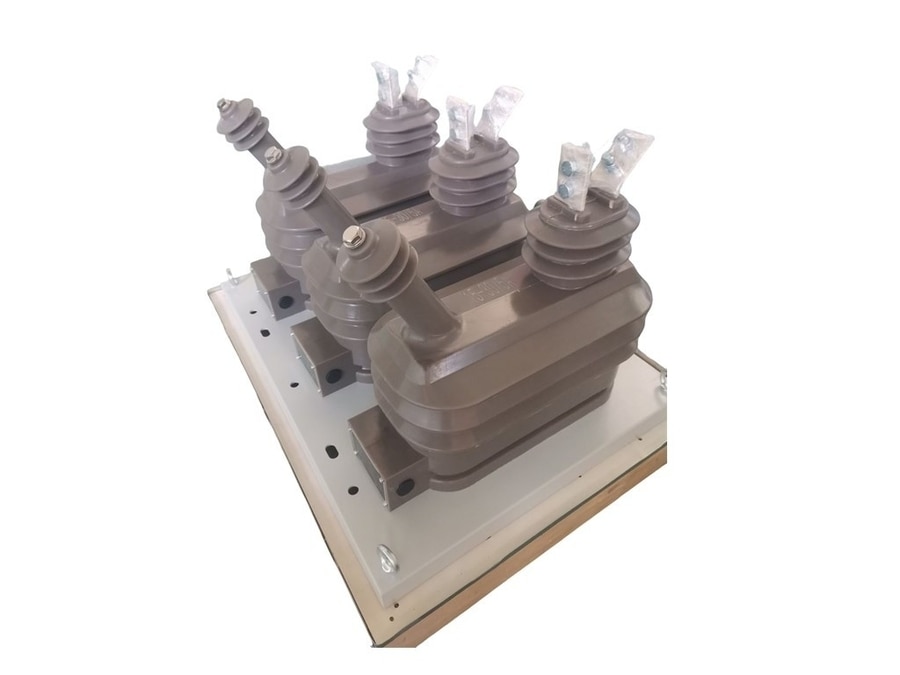

Ce produit consiste en une combinaison de plusieurs transformateurs monophasés. Chaque transformateur monophasé est également un petit transformateur combiné tout-en-un.
Ⅰ. Structure :
Le transformateur combiné est fabriqué à partir d'une résine époxy spéciale pour l'extérieur, coulée sous vide. Il est petit et assemblé par 3pcs (trois) transformateurs combinés monophasés CT/PT.
Ⅱ. Caractéristiques :
2.1. Il présente les caractéristiques suivantes : stabilité thermique dynamique élevée, haute précision, faible densité magnétique, résistance aux surtensions, légèreté et facilité d'installation.
2.2. L'enroulement secondaire du transformateur de courant est doté de prises pour obtenir différents rapports de courant.
Ⅲ. Conditions d'utilisation :
3.1 Site d'installation : Double utilisation extérieure et intérieure.
3.2 Température ambiante : -15℃~+55℃, la température quotidienne moyenne ne dépasse pas 35℃.
3.3 Altitude : ≤1000m
3.4 Humidité relative de l'air : L'humidité relative moyenne mensuelle ne dépasse pas 90% ;
L'humidité relative moyenne journalière ne dépasse pas 95%.
3.5 Vitesse du vent : ≤ 35m/s.
3.6 Conditions atmosphériques : L'endroit où il n'y a pas d'explosion, pas de vibration violente, et pas de poussière ou de vapeur pouvant corroder les métaux et endommager l'isolation.
Ⅳ. Données techniques pour référence :
4.1 Tension nominale : 13,2kV. Facteur de puissance cos 0,8, 1,2 fois continu.
4.2 Classe de précision : 0.2, 0.2S
4.3 Rapport de tension nominale : 13200/√3/120/120/√3V.
Courant primaire nominal : 5~30 A.
Courant secondaire nominal : 5A.
4.4 Capacité nominale :
Partie tension : Classe 0.2, 15VA.
Partie courant : Classe 0,2S, 5VA.
4.5 Courant thermique court nominal (Ith) multiple : 80In.
Courant dynamique nominal (Idyn) multiple : 2,5Ith.
