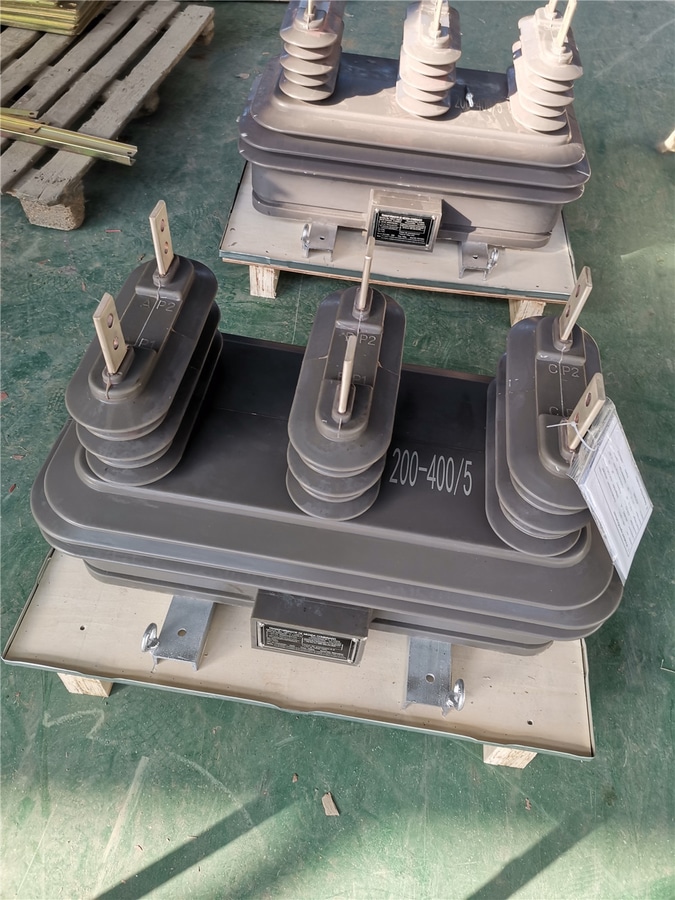

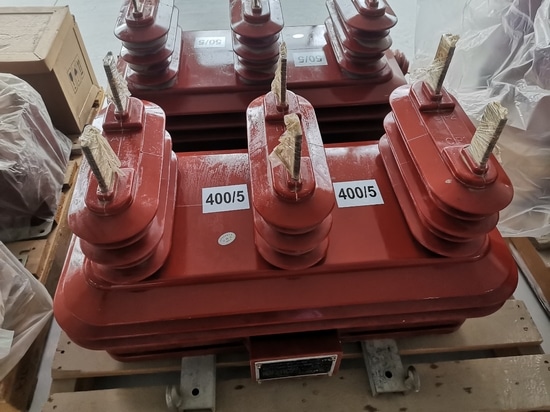

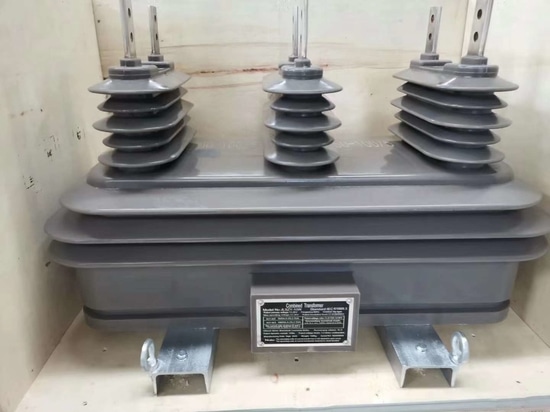

TRANSFORMATEUR COMBINÉ DE MESURE DE HAUTE TENSION POUR L'EXTÉRIEUR

{{{sourceTextContent.subTitle}}}

Transformateur combiné trois-en-un 10kv 15kv

{{{sourceTextContent.description}}}

Ⅰ. Utilisation et champ d'application
Ce type de transformateur combiné sec haute tension est amélioré sur la base de produits similaires et est fabriqué à partir de résine isolante spéciale importée coulée sous vide. Il présente les caractéristiques suivantes : résistance à l'arc, résistance aux ultraviolets, résistance au vieillissement et longue durée de vie. Il convient au comptage de l'énergie active et réactive dans les systèmes d'alimentation en courant alternatif avec une fréquence nominale de 50/60 Hz et une tension nominale de 15 kV. Particulièrement adapté aux petites sous-stations sans surveillance et sans huile, les performances du produit répondent aux exigences de la norme IEC61869.

Ⅱ. Conditions d'utilisation :
2.1 Site d'installation : Utilisation double à l'extérieur et à l'intérieur.
2.2 Température ambiante : -15~+55℃, la température quotidienne moyenne ne dépasse pas 35℃.
2.3 Altitude : ≤1000m
2.4 Humidité relative de l'air : L'humidité relative moyenne mensuelle ne dépasse pas 90% ; L'humidité relative moyenne journalière ne dépasse pas 95%.
2.5 Vitesse du vent : ≤ 35m/s.
2.6 Conditions atmosphériques : L'endroit où il n'y a pas d'explosion, pas de vibration violente, et pas de poussière ou de vapeur pouvant corroder les métaux et endommager l'isolation.

Ⅲ. Présentation de la structure :
Le transformateur combiné est un produit trois en un. L'enroulement secondaire du transformateur de courant a des prises pour obtenir différents rapports de courant.
Il y a une boîte de protection du câblage à l'extrémité de la sortie secondaire et un trou de sortie en dessous, ce qui est pratique, sûr et fiable pour le câblage et peut réaliser des mesures antivol. Quatre trous de montage sont prévus sur le profilé de base en acier pour l'installation.

Ⅳ. Caractéristiques techniques générales :
4.1 Tension nominale : 15kV.
4.2 Classe de précision : 0.2, 0.2S
4.3 Rapport de tension nominale : 13200/√3/120/√3V.
Courant primaire nominal : 5~800 A.
Courant secondaire nominal : 5A.
4.4 Capacité nominale :
Partie tension : Classe 0.2, 10VA.
Partie courant : Classe 0,2S, 10VA.
4.5 Courant thermique court nominal (Ith) multiple : 60In.
Courant dynamique nominal (Idyn) multiple : 2,5Ith.
