Pourquoi choisir des substrats céramiques en AlN pour les modules optiques 800G dans les centres de données dédiés à l'IA ?

{{{sourceTextContent.subTitle}}}

Substrat céramique en nitrure d'aluminium

{{{sourceTextContent.description}}}

Alors que la demande en interconnexions haut débit dans les centres de données dédiés à l’IA ne cesse de croître, les modules optiques 800G sont devenus un type de produit incontournable dans les réseaux de centres de données à large bande passante. Par rapport aux modules optiques de génération précédente, moins rapides, les modules 800G doivent prendre en charge des débits de données nettement plus élevés dans un espace de boîtier tout aussi restreint, tout en faisant face à des défis accrus en matière de consommation d’énergie et de gestion thermique. Certains produits commerciaux consomment déjà jusqu’à dix watts, les niveaux réels variant en fonction de l’architecture du produit, de la distance de transmission et de la configuration des composants.

En matière de conception des modules, l’impact de l’augmentation des débits de données va au-delà de la simple capacité de traitement. Les lasers, les composants optoélectroniques, les puces de commande et les processeurs de signaux doivent être intégrés à des densités plus élevées dans des espaces confinés, ce qui entraîne une accumulation localisée de chaleur. Dissiper efficacement cette chaleur tout en maintenant l’isolation électrique et la stabilité structurelle nécessaires pendant le refroidissement est devenu un défi crucial dans la conception des boîtiers de modules optiques 800G.

Compte tenu de ces exigences de conception avancées, les matériaux de substrat ne servent plus uniquement de support mécanique. Ils doivent également conduire efficacement la chaleur, assurer l’isolation électrique et maintenir une compatibilité adéquate en matière de dilatation thermique. Les céramiques à base de nitrure d’aluminium (AlN) se caractérisent par une conductivité thermique élevée, des performances d’isolation fiables et un coefficient de dilatation thermique relativement faible. C’est pourquoi l’AlN est largement plébiscité comme matériau de substrat pour les boîtiers électroniques et optoélectroniques à flux thermique élevé.

1. Pourquoi la capacité de gestion thermique du substrat est-elle plus critique pour les modules optiques 800G ?

Les modules optiques 800G doivent effectuer une conversion optoélectronique et un traitement du signal à haute vitesse dans un format limité, ce qui exige que la chaleur générée par les puces et autres composants soit efficacement transférée, via la structure du boîtier, vers les voies de dissipation thermique en aval.

Si la chaleur localisée n’est pas dissipée efficacement, cela entraînera des gradients de température importants, rendant plus difficile la stabilisation de la température du dispositif. De plus, les boîtiers optoélectroniques utilisent un système multimatière, comprenant des puces semi-conductrices, des cadres métalliques, des matériaux de connexion et des substrats céramiques. Lorsque la température de fonctionnement fluctue, les différences de dilatation thermique entre ces différents matériaux génèrent des contraintes résiduelles au niveau des interfaces de liaison.

C’est également l’une des principales raisons pour lesquelles l’AlN s’impose progressivement parmi les matériaux de boîtier optoélectroniques à haute vitesse.

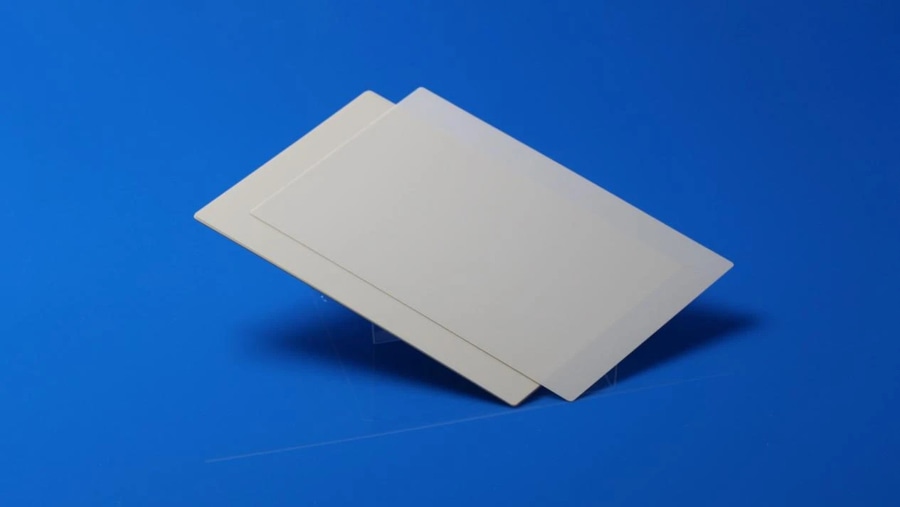

Substrats en nitrure d’aluminium (AlN)

2. Pourquoi l’AlN est-il adapté comme substrat pour les dispositifs optiques à flux thermique élevé ?

Pour les modules optiques 800G, le substrat doit répondre simultanément à deux exigences : premièrement, la chaleur générée par les puces et les autres composants thermogènes doit être rapidement transférée vers la structure de dissipation thermique via le substrat ; d'autre part, la structure d’encapsulation doit assurer l’isolation électrique nécessaire. L’avantage des céramiques à base d’AlN réside dans leur capacité à concilier ces deux exigences : elles offrent une conductivité thermique élevée tout en conservant leur isolation, établissant ainsi un chemin de dissipation thermique relativement direct pour les dispositifs optiques.

Outre ses propriétés de conductivité thermique et d’isolation, le coefficient de dilatation thermique de l’AlN le rend également adapté aux structures d’encapsulation multimatières. L’intérieur d’un module optique contient généralement des puces semi-conductrices, des couches métalliques, des matériaux de liaison et des substrats céramiques. Ces différents matériaux se dilatent à des vitesses différentes en cas de variations de température. Le coefficient de dilatation thermique relativement faible de l’AlN aide à contrôler le décalage de dilatation thermique entre les matériaux et réduit les contraintes d’interface générées lors des cycles thermiques. Cependant, la fiabilité réelle du boîtier dépend toujours de la combinaison des matériaux et de la méthode d’assemblage de l’ensemble de la structure, et ne peut être déterminée uniquement par le matériau du substrat.

Par conséquent, lors du choix d’un substrat en AlN, l’accent ne doit pas être mis sur « l’importance de la conductivité thermique », mais plutôt sur la vérification de la nuance du matériau, des valeurs garanties de conductivité thermique et des méthodes d’essai, du coefficient de dilatation thermique, de la précision dimensionnelle et de l’état de surface, afin de s’assurer qu’ils sont conformes à la conception spécifique de l’emballage. Pour les équipes de R&D et d’approvisionnement, ce sont ces paramètres qui déterminent conjointement si le substrat en AlN est réellement adapté au processus d’encapsulation ultérieur, et non pas le fait que plus un indicateur de performance isolé est élevé, mieux c’est.

3. Pourquoi ne peut-on pas se fier uniquement à la conductivité thermique lors du choix d’un substrat en AlN ?

Pour les modules optiques à haute vitesse, la conductivité thermique est un paramètre important, mais ce n’est pas le seul critère permettant de déterminer si un substrat en AlN est adapté à un projet.

Une fois les étapes de vérification des échantillons et de production en série entamées, la précision géométrique et l’état de traitement de surface du substrat peuvent également affecter la stabilité de l’encapsulation. Par exemple, les écarts d’épaisseur, la planéité ou le gauchissement peuvent affecter le montage de la puce et le contact au niveau de l’interface ; la rugosité de surface, les rayures, les éclats et les contaminants doivent être maîtrisés en combinaison avec des techniques spécifiques de collage, de métallisation ou d’autres traitements ultérieurs.

Pour les projets de production en série, le fait qu’un échantillon isolé atteigne des indicateurs de performance élevés ne signifie pas nécessairement que les lots suivants maintiendront le même niveau. La capacité à garantir la stabilité constante des propriétés du matériau, de la précision dimensionnelle et de la qualité du traitement de surface constitue également un aspect important de la validation en recherche et développement ainsi que de l’évaluation des fournisseurs.

4. Quelle épaisseur faut-il choisir pour le substrat en AlN du module optique 800G ?

Il n’existe pas d’« épaisseur optimale du substrat en AlN » uniforme pour les modules optiques 800G. L’épaisseur réelle doit être déterminée en fonction de la taille de la puce, de l’espace d’installation, du chemin de conduction thermique, des exigences de support mécanique et du processus d’encapsulation ultérieur.

Un substrat en AlN plus fin peut raccourcir le chemin de conduction thermique dans le sens de l’épaisseur et favorise la conception de structures d’encapsulation compactes. Cependant, il est également nécessaire de prendre en compte la résistance mécanique, les dommages pouvant survenir lors du traitement et les risques de déformation.

L’augmentation de l’épaisseur du substrat peut améliorer la rigidité structurelle dans une certaine mesure, mais elle modifie également le chemin de conduction thermique et l’espace de conditionnement. Par conséquent, des épaisseurs telles que 0,25 mm, 0,38 mm, 0,635 mm et 1,0 mm peuvent toutes être envisagées comme spécifications possibles pour des projets spécifiques, et une seule épaisseur ne doit pas être considérée comme convenant systématiquement à tous les modules optiques 800G.

Une méthode de sélection plus raisonnable consiste à clarifier d’abord la structure de l’encapsulation et les exigences de conception thermique, puis à déterminer la taille, l’épaisseur, la tolérance, la planéité et l’état de surface du substrat AlN.

5. Fourniture de substrats céramiques AlN par INNOVACERA

INNOVACERA peut fournir des substrats en nitrure d’aluminium (AlN) destinés aux modules optiques à haut débit, aux boîtiers photoniques et aux dispositifs électroniques associés. Ces substrats sont disponibles en différentes tailles et épaisseurs, avec des options de finition de surface adaptées aux exigences de l’application.

Si vous recherchez des substrats pour des modules optiques 800G ou d’autres projets de boîtiers photoniques à haute vitesse, veuillez nous fournir des paramètres tels que la taille du substrat, l’épaisseur souhaitée, les exigences en matière de gestion thermique, la planéité et les techniques de traitement ultérieures. INNOVACERA peut vous aider à trouver les spécifications de substrats céramiques en AlN adaptées à vos besoins spécifiques et vous fournir des échantillons ainsi qu’une assistance pour le traitement sur mesure. Pour plus d’informations, veuillez contacter [email protected].
