AlN ou alumine : quel support céramique est le plus adapté au conditionnement des diodes laser ?

{{{sourceTextContent.subTitle}}}

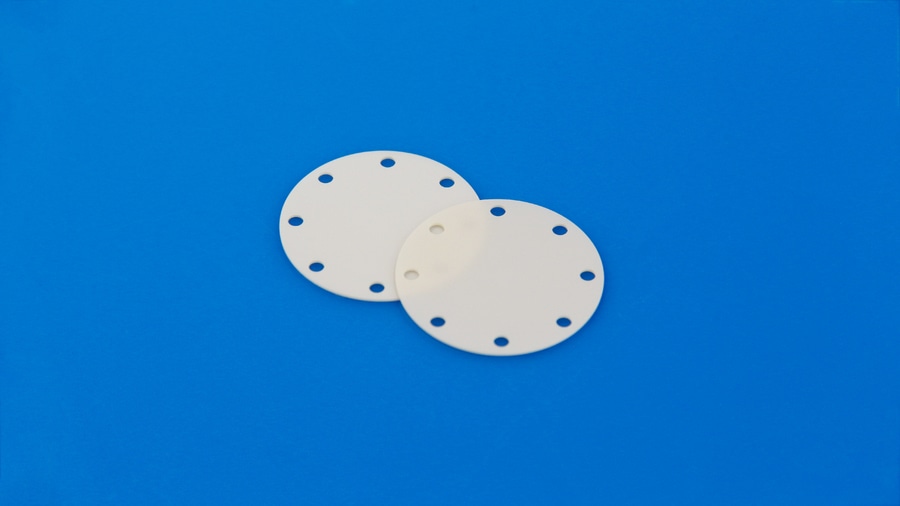

Diode laser à support céramique

{{{sourceTextContent.description}}}

Lorsque les ingénieurs comparent un support céramique en AlN à un support en alumine pour le conditionnement de diodes laser, la conductivité thermique nettement supérieure de l’AlN semble en faire le choix évident. C’est effectivement le cas pour de nombreux conditionnements à haute puissance. Mais ce n’est pas toute la vérité.

La véritable question est de savoir quelle part de l’élévation de température entre la jonction du laser et la base du boîtier est due à la céramique. Pour un laser CW haute puissance dans un boîtier compact, l’AlN justifie souvent son coût plus élevé. Pour un dispositif de puissance modérée doté d’une base de boîtier efficace et d’une marge thermique suffisante, l’alumine peut s’avérer tout aussi performante dans la pratique.

Chez INNOVACERA, nous préférons examiner le boîtier dans son ensemble avant de recommander l’un ou l’autre matériau.

Pourquoi le sous-support est-il important ?

La chaleur générée au niveau de la jonction laser suit un parcours court mais complexe :

Jonction laser → puce laser → fixation de la puce → sous-support en céramique → TEC ou base du boîtier → dissipateur thermique

Le support se trouve directement sous la puce laser ; il doit donc remplir plusieurs fonctions à la fois. Il soutient la puce, assure l’isolation électrique et diffuse la chaleur vers la structure plus large du boîtier. Sa surface doit également être adaptée aux processus de métallisation, de fixation de la puce et de soudure par fil du client.

Ces exigences s’accentuent à mesure que les boîtiers de laser deviennent plus petits. Les lasers DFB à onde continue (CW) de forte puissance utilisés dans les communications optiques en sont un bon exemple. Ils doivent maintenir une puissance de sortie et une longueur d’onde stables tout en fonctionnant en continu dans un encombrement réduit. Même lorsque la température du TEC est bien contrôlée, la jonction du laser peut atteindre des températures considérablement plus élevées si la dissipation thermique est entravée par la fixation de la puce ou le support céramique.

Ici, (t) représente l’épaisseur de la céramique, (k) la conductivité thermique et (A) la surface effective de transfert thermique.

À dimensions identiques, une couche d’AlN présente une résistance thermique environ sept à dix fois inférieure à celle de l’alumine à 96 %. L’amélioration globale du boîtier sera moindre, car la fixation de la puce et d’autres interfaces contribuent également à la résistance thermique, mais la différence reste significative dans une conception soumise à des contraintes thermiques.

Quand l’AlN fait vraiment la différence

L’AlN est généralement le meilleur choix lorsqu’un laser fonctionne en continu à haute puissance et que la chaleur doit traverser une petite surface. Dans cette situation, la céramique peut représenter une part importante de la résistance thermique entre la jonction et la base. Remplacer l’alumine par de l’AlN permet à la chaleur d’atteindre plus efficacement le module de refroidissement thermique (TEC) ou la base du boîtier.

Cela s’avère particulièrement utile dans les boîtiers de laser DFB compacts, où la conception ne permet pas simplement d’ajouter un dissipateur thermique plus grand. L’AlN est également utile dans les assemblages où le laser, le circuit d’attaque ou d’autres dispositifs actifs sont placés à proximité les uns des autres. Une meilleure dissipation latérale de la chaleur réduit les points chauds locaux et limite l’interaction thermique entre les composants voisins.

Les boîtiers sensibles à la longueur d’onde peuvent également en bénéficier. Un TEC contrôle la température à sa propre surface, et non directement au niveau de la jonction du laser. Une résistance thermique plus faible entre la jonction et le TEC réduit la différence de température entre les deux, ce qui rend la température contrôlée du boîtier plus représentative des conditions de fonctionnement réelles du laser.

L’AlN présente une autre propriété utile : son coefficient de dilatation thermique est généralement plus proche de celui des matériaux semi-conducteurs courants que celui de l’alumine. Cela peut réduire les contraintes dans la structure de fixation de la puce lors de l’assemblage et des cycles thermiques. L’avantage réel dépend du matériau de la puce, du système de soudure, de la température d’assemblage et de la taille des composants ; le CTE doit donc toujours être pris en compte dans le cadre de l’assemblage complet.

Dans quels cas l’alumine reste-t-elle un choix judicieux ?

L’alumine reste un choix technique valable pour de nombreux boîtiers de laser. Elle est électriquement isolante, mécaniquement stable, largement disponible et plus économique que l’AlN.

Si le laser génère une quantité modérée de chaleur et que le boîtier comprend déjà une base métallique efficace, la céramique ne constitue pas nécessairement le principal goulot d’étranglement thermique. Dans ce cas, le passage à l’AlN peut entraîner un surcoût sans pour autant permettre une réduction significative de la température de jonction.

L’alumine présente également un intérêt pour la production en série lorsque les essais thermiques confirment une marge de fonctionnement suffisante. Il n’y a guère d’intérêt à spécifier une céramique plus performante si le boîtier existant atteint déjà ses objectifs en matière de température et de fiabilité.

L’épaisseur a également son importance. Un support en alumine plus fin présente une résistance thermique transversale plus faible et peut convenir à certaines conceptions. Cependant, la réduction de l’épaisseur peut affecter la planéité, la rigidité, le rendement de manipulation et la résistance à la fissuration. La comparaison pertinente doit donc s’effectuer entre deux conceptions réelles — par exemple, une alumine fine et un AlN d’épaisseur standard — et non pas simplement entre leurs valeurs de conductivité massique.

Les interfaces peuvent être aussi importantes que la céramique

Un bon support en AlN ne compensera pas un processus d’assemblage défaillant.

Des vides ou une épaisseur inégale dans la couche de fixation de la puce peuvent créer des points chauds locaux directement sous le laser. Une mauvaise planéité du support peut entraîner un collage irrégulier ou un contact réduit avec la base du boîtier. Une couche de jonction épaisse entre le support et le TEC peut ajouter une résistance suffisante pour annuler une partie des avantages tirés de l’utilisation de l’AlN.

La finition de surface doit également être adaptée au processus en aval. Une surface polie peut être requise pour un système de métallisation, tandis qu’un autre processus nécessite une plage de rugosité différente pour garantir une adhérence fiable. Le cahier des charges doit donc définir la planéité, le parallélisme et la rugosité de surface en fonction de la méthode d’assemblage réelle, plutôt que d’imposer des valeurs inutilement strictes.

C’est pourquoi nous ne jugeons pas un support de laser uniquement sur la base de sa conductivité thermique. La qualité de la céramique, l’épaisseur, l’état de surface et le procédé d’assemblage influencent tous le boîtier fini.

La puissance d’entrée électrique ne suffit pas à elle seule à refléter la charge thermique totale. La puissance de sortie optique et le rendement du laser sont également nécessaires pour estimer la quantité d’énergie qui se transforme en chaleur à l’intérieur du boîtier.

Quel matériau choisir ?

Pour un laser CW haute puissance dans un boîtier compact, l’AlN constitue généralement le meilleur point de départ. Sa conductivité thermique plus élevée offre une plus grande marge de manœuvre pour contrôler la température de jonction, la stabilité de la longueur d’onde et les performances à long terme.

Pour un dispositif de puissance modérée doté d’une structure de boîtier efficace, l’alumine peut répondre aux mêmes exigences fonctionnelles à moindre coût.

INNOVACERA fournit des substrats céramiques nus en AlN et en alumine aux dimensions, épaisseurs et états de surface personnalisés. En examinant la configuration du boîtier et les exigences de fonctionnement, nous pouvons vous aider à déterminer si l’AlN offre un avantage thermique utile ou si l’alumine est déjà suffisante pour la conception.

Les valeurs indiquées sont représentatives des propriétés des matériaux. Les spécifications finales dépendent de la qualité de la céramique, de la géométrie, de la méthode de traitement et des exigences d’inspection.
