Comment les traversées haute tension permettent un transport fiable de l'énergie dans les systèmes laser à excimère

Dans les domaines de la fabrication de haute précision tels que la lithographie des semi-conducteurs, le traitement au laser des panneaux d’affichage et l’écriture de réseaux de Bragg sur fibre, les lasers à excimère sont devenus des équipements essentiels dans de nombreux procédés de fabrication de pointe grâce à leurs longueurs d’onde dans l’ultraviolet profond, leur densité d’énergie élevée et leurs capacités de traitement précises.

Les systèmes laser à excimère utilisent généralement des chambres de décharge scellées, dans lesquelles la puissance laser est générée par l’excitation pulsée à haute tension du gaz de travail. Au cours de ce processus, l’énergie externe doit être transmise de manière fiable aux électrodes internes de la chambre sans compromettre l’environnement sous vide d’origine de celle-ci.

Cependant, le maintien à long terme d’un vide fiable tout en assurant des connexions électriques haute tension a toujours constitué un défi majeur dans la conception des systèmes laser. Les traversées haute tension sont des composants essentiels qui répondent à ce problème, en combinant des structures d’isolation en céramique avec une technologie d’étanchéité métal-gaz afin de permettre simultanément la transmission de l’énergie électrique et le maintien de l’isolation sous vide.

I. Le rôle essentiel des traversées haute tension dans les systèmes laser à excimère

Pendant le fonctionnement d’un équipement laser à excimère, un environnement de fonctionnement stable doit être maintenu à l’intérieur de la chambre de décharge, tandis que l’énergie haute tension doit être transmise à travers la paroi de la chambre vers les électrodes internes.

Les méthodes traditionnelles de connexion électrique peuvent se heurter aux défis suivants en cas de fonctionnement prolongé dans des conditions de haute tension et de vide :

• Faible stabilité de l’étanchéité au vide : des microfuites peuvent apparaître après un fonctionnement à long terme et compromettre la stabilité de l’environnement interne de la cavité ;

• Dégradation des performances d’isolation : les impulsions haute tension sont susceptibles de provoquer des arcs électriques et des décharges partielles, compromettant ainsi la fiabilité globale du système ;

• Contraintes structurelles d’origine thermique : les fluctuations de température lors du démarrage et de l’arrêt de l’équipement génèrent des contraintes thermiques cycliques, qui nuisent à la stabilité structurelle des interfaces ;

• Contamination par dégazage : les matériaux non adaptés à une utilisation sous vide libèrent des contaminants gazeux, ce qui dégrade la propreté de la cavité et déstabilise le système optique.

Par conséquent, les composants de traversée destinés aux systèmes laser à excimère doivent offrir simultanément une capacité d’isolation élevée, une étanchéité hermétique supérieure, une stabilité thermique fiable et un dégazage ultra-faible.

II. Une structure composite céramique-métal répond aux exigences des applications sous vide à haute pression

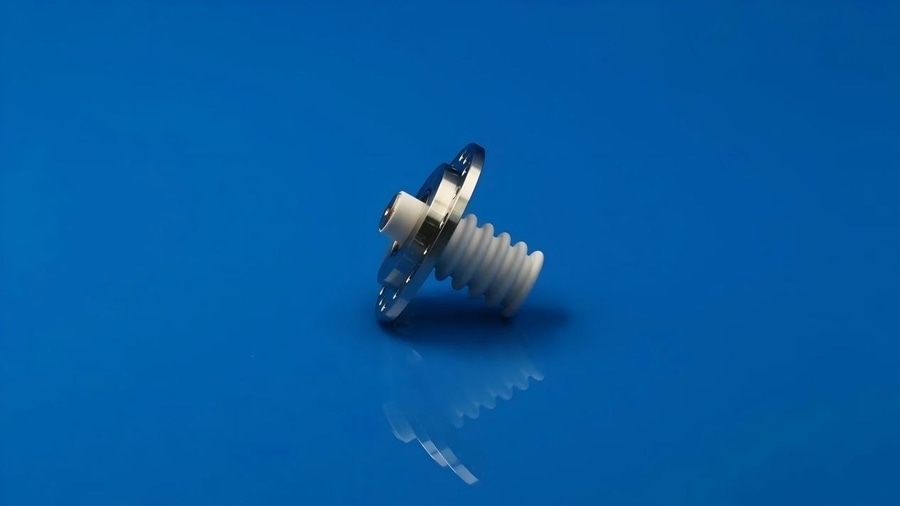

La petite traversée haute tension INNOVACERA adopte une structure de raccordement céramique-métal scellée au gaz. Grâce à la combinaison précise d’une céramique à 95 % d’alumine et de divers matériaux métalliques, elle assure une transmission à haute pression et une isolation sous vide.
