Traversées de puissance électrique dans le vide pour les applications de vide à hautes performances

{{{sourceTextContent.subTitle}}}

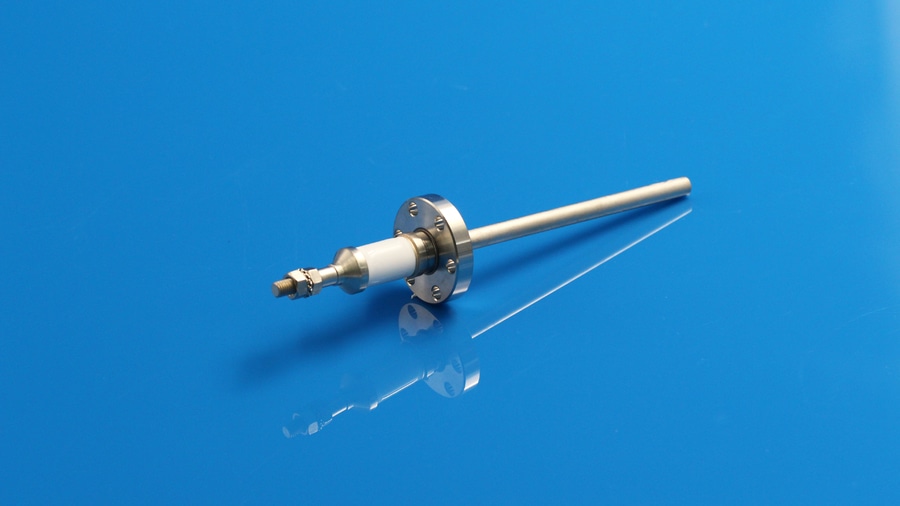

Traversée céramo-métallique

{{{sourceTextContent.description}}}

Dans un environnement sous vide, le conduit pivot pour une transmission sécurisée de l'énergie.

La traversée d'énergie électrique sous vide est un composant clé spécialement conçu pour les systèmes sous vide. Sa fonction principale est de transférer de manière sûre et fiable l'énergie électrique de l'environnement atmosphérique vers l'intérieur de la cavité sous vide, tout en maintenant absolument l'étanchéité de la cavité. C'est le "lien énergétique" indispensable qui relie la source d'énergie externe à la charge interne de la cavité.

Ce composant a résolu le problème central de l'alimentation électrique stable dans des conditions de vide poussé et constitue la base du fonctionnement fiable de divers processus de chauffage, de haute tension et de faisceaux de particules.

Le cœur de la conception : Étanchéité, isolation et capacité de transport de courant

La conception de l'alimentation électrique sous vide s'articule autour de trois aspects fondamentaux : l'étanchéité, l'isolation et la capacité de transport du courant.

(1) Basée sur la technologie de brasage céramique-métal, une connexion étanche à l'air au niveau atomique est réalisée, répondant aux exigences des applications sous vide poussé et ultra-vide. Elle présente également une stabilité à long terme en cas de cuisson à haute température et de conditions de travail difficiles.

(2) Structure mécanique et électrique robuste : brides en acier inoxydable 304/316L, compatibles avec les interfaces standard CF, KF et ISO ; conducteurs en cuivre sans oxygène, en alliage cuivre-nickel ou en alliage Kovar, éventuellement dorés ou nickelés pour réduire la résistance de contact. La céramique d'oxyde d'aluminium de haute pureté assure une isolation et une stabilité thermique fiables.

(3) Configuration souple des performances électriques : Il prend en charge des configurations allant de conducteurs simples et doubles à des réseaux multiconducteurs, répondant aux exigences de transmission d'énergie indépendante à un ou plusieurs canaux. En fonction de l'application, il peut être classé comme un type de courant élevé, un type de haute tension ou un type de puissance composite. Il peut non seulement transmettre des centaines d'ampères de courant élevé, mais aussi supporter des dizaines de milliers de volts de haute tension, fournissant ainsi un support d'alimentation fiable pour les processus complexes sous vide.
