Solution d'alimentation sans risque pour les particules thermoélectriques utilisées dans la réfrigération des semi-conducteurs

{{{sourceTextContent.subTitle}}}

Solution d'alimentation automatisée pour les particules thermoélectriques utilisées dans la réfrigération des semi-conducteurs

{{{sourceTextContent.description}}}

Les particules thermoélectriques de type P/N utilisées dans les puces de réfrigération à semi-conducteurs sont plus petites que des graines de sésame. Fabriquées à partir d’un matériau céramique fragile, elles sont extrêmement sensibles aux éclats et aux fractures dus aux chocs et aux frottements. La méthode d'alimentation rigide des bols vibrants traditionnels entraîne un taux d'endommagement constamment élevé, ce qui limite le rendement de la production automatisée de refroidisseurs thermoélectriques (TEC).

Le système d’alimentation flexible entièrement développé par Danikor, doté d’une plaque vibrante flexible sur mesure à haute teneur en polymère, d’un contrôle des vibrations à micro-amplitude par moteur à bobine mobile et d’une technologie de reconnaissance visuelle en boucle fermée basée sur l’IA, permet une alimentation des particules thermoélectriques au micron près, sans aucune rayure ni fracture tout au long du processus. Il est parfaitement adapté aux exigences de production des composants thermoélectriques à semi-conducteurs, notamment en termes de spécifications multiples, de haute propreté et d’absence totale de perte, ce qui en fait la solution d’alimentation automatisée privilégiée pour les pièces miniatures et fragiles à semi-conducteurs.

I. Les trois principaux problèmes rencontrés dans l’industrie concernant l’alimentation traditionnelle en particules thermoélectriques

En tant que composants essentiels des puces TEC, les particules thermoélectriques à semi-conducteurs sont constituées de céramique semi-conductrice fragile, aux dimensions extrêmement réduites et à la structure délicate. Les équipements d’alimentation traditionnels présentent des défauts de production majeurs :

Taux élevé de détérioration des matériaux, coûts de production en forte hausse
Les bols vibrants traditionnels à glissières métalliques s’appuient sur de fortes vibrations pour disperser les matériaux. Les minuscules particules thermoélectriques entrent violemment en collision les unes avec les autres et frottent contre la surface dure du bol, ce qui entraîne facilement des coins ébréchés, des fissures et des rayures superficielles. Le taux de défauts pour un seul lot peut atteindre 8 % à 12 %, et le rebut de ces grains thermoélectriques de grande valeur réduit considérablement les bénéfices des entreprises.

Paramètres de vibration non adaptatifs, mauvaise répartition des pièces
Les bols vibrants électromagnétiques traditionnels ont une amplitude et une fréquence fixes, qui ne peuvent pas s’adapter aux différences de poids des particules de différentes spécifications. Un empilement et une agglomération importants des matériaux se produisent, entraînant de fréquentes omissions de détection et de fausses détections par le système de vision, ce qui nécessite une intervention manuelle continue pour réorganiser les pièces, d’où un faible niveau d’automatisation.

Changements de production complexes et blocages/arrêts fréquents
Les particules thermoélectriques sont disponibles en différentes tailles adaptées au refroidissement de puces de différentes puissances. Les bols vibrants traditionnels nécessitent des glissières métalliques sur mesure pour chaque changement de production, un processus prenant plus de 2 heures. De plus, les minuscules particules se coincent facilement dans les interstices des glissières, provoquant de fréquents arrêts de la chaîne de production pour le nettoyage, ce qui réduit considérablement le cycle de production.

II. Plaque vibrante flexible Danikor : principaux avantages pour une alimentation en particules thermoélectriques sans dommage

Surface de plaque flexible en polymère hautement résistant sur mesure, prévenant les rayures et les fractures à la source

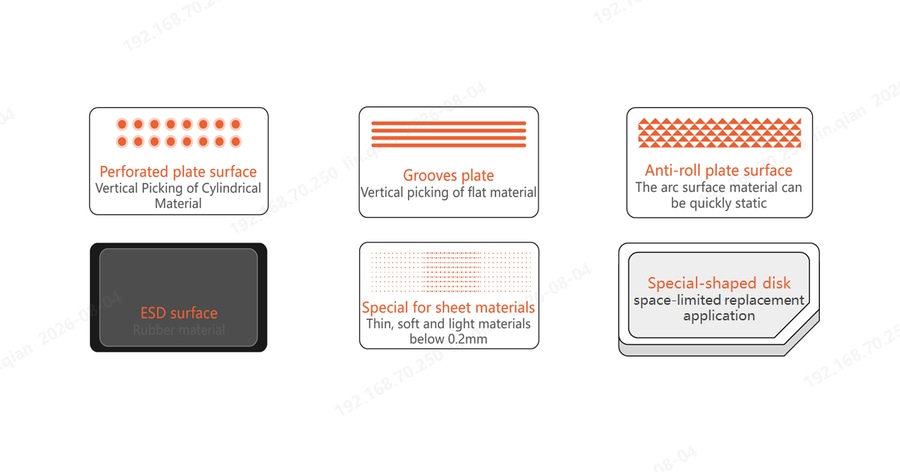

La plaque d’alimentation flexible Danikor prend en charge des surfaces antistatiques en polymère hautement performant, conçues sur mesure pour la protection contre les décharges électrostatiques (ESD). Développé spécifiquement pour les particules thermoélectriques fragiles, ce matériau flexible à faible frottement présente un coefficient de frottement bien inférieur à celui des plaques métalliques ou en plastique standard. Les particules glissent et roulent sans frottement de contact brutal, ce qui élimine les rayures en surface et les dommages aux bords.

Pour les particules thermoélectriques aussi petites que des graines de sésame, des plaques fines et rainurées sur mesure peuvent être utilisées pour empêcher les minuscules grains de basculer ou de s’empiler. Le matériau élastique absorbe les chocs dus aux vibrations, réduisant ainsi considérablement la force des collisions entre les particules. Le taux de casse des grains thermoélectriques est ramené à moins de 0,1 %, ce qui correspond parfaitement aux normes de production à haut rendement de l’industrie des semi-conducteurs.

Moteur à bobine mobile : contrôle intelligent des vibrations, dispersion douce des matériaux à haute fréquence et micro-amplitude
L’équipement utilise un moteur à bobine mobile développé en interne comme source d’énergie vibratoire, ce qui le distingue de l’excitation brutale des électroaimants traditionnels. Sa fonction de recherche intelligente de fréquence en 12 secondes, accessible d’une simple touche, détecte automatiquement la taille et le poids des particules thermoélectriques et adapte dynamiquement la fréquence de vibration optimale ainsi que l’amplitude à l’échelle du micron. Il utilise des vibrations de micro-amplitude et à haute fréquence pour séparer délicatement les matériaux, éliminant ainsi les rebonds violents et les chocs puissants.
L’effet résiduel des vibrations est réduit à 0,2 seconde, et la réponse au démarrage et à l’arrêt des vibrations est rapide. Pendant la phase d’imagerie par vision, le matériau est rapidement stabilisé, ce qui garantit une répartition uniforme des particules pour faciliter leur identification tout en minimisant les chocs entre grains. Cela correspond parfaitement aux caractéristiques physiques des particules thermoélectriques fragiles.

Reconnaissance de la posture des matériaux par auto-apprentissage IA, améliorant la précision d’alimentation
Le système d’alimentation flexible de Danikor intègre une plateforme de contrôle par vision développée en interne, dotée d’un algorithme de reconnaissance optimisé spécifiquement pour les composants miniatures fragiles de l’ordre du millimètre. Il résout le défi industriel que représente l’identification précise des particules thermoélectriques dont il est difficile de distinguer le recto du verso en raison de différences minimes :

Sans nécessiter d’étalonnage manuel des caractéristiques, le système de vision collecte de manière autonome des échantillons de la face avant, de la face arrière et sous plusieurs angles des particules. Il extrait automatiquement les caractéristiques subtiles, distinguant avec précision l’orientation des grains de type P et de type N. La précision de la reconnaissance n’est pas affectée par la petite taille ou les différences de couleur, ce qui évite les rebuts d’assemblage causés par une préhension avec une orientation incorrecte.

III. Conclusion

Les défis liés à l’alimentation des particules thermoélectriques de type P/N utilisées dans la réfrigération à semi-conducteurs — qui sont « minuscules, très fragiles et facilement endommagées » — ne peuvent pas être résolus de manière fondamentale par les bols vibrants rigides traditionnels. Le système d’alimentation flexible de Danikor, qui s’appuie sur une plaque flexible à haute teneur en polymère, un contrôle des vibrations à micro-amplitude par moteur à bobine mobile et une gestion visuelle en boucle fermée par IA, assure une protection totale contre les dommages tout au long du processus de transport, de dispersion et de prélèvement des matériaux. Il résout des problèmes tels que la fracture des grains, les rayures, les bourrages et les changements de série difficiles, offrant ainsi une solution d’alimentation flexible standard pour les lignes de production automatisées de puces thermoélectriques (TEC) destinées à la réfrigération des semi-conducteurs.

Compte tenu de la tendance de l’industrie des semi-conducteurs vers une production à grande variété, en petites séries, à haute propreté et à haut rendement, le remplacement des équipements d’alimentation rigides traditionnels par des plaques vibrantes flexibles est un choix inévitable pour la modernisation de l’industrie. Danikor peut personnaliser des postes d’alimentation dédiés sans risque de détérioration en fonction des différentes tailles de particules thermoélectriques, adaptables à diverses lignes de production automatisées d’emballage de puces de refroidissement et de fixation de puces.
