Alimentation automatique des cales métalliques : comment les systèmes d'alimentation flexibles répondent aux défis liés à l'alimentation de précision dans le secteur de l'électronique 3C

{{{sourceTextContent.subTitle}}}

Comment les systèmes d'alimentation flexibles permettent de relever les défis liés à l'alimentation de précision dans le secteur de l'électronique 3C

{{{sourceTextContent.description}}}

Dans le contexte actuel d’itérations rapides au sein du secteur de la fabrication électronique 3C, les cales métalliques constituent le support essentiel de composants clés tels que les connecteurs, les capots de blindage et les contacts à ressort. La précision et l’efficacité de leur processus d’alimentation déterminent directement la capacité globale et le taux de rendement de l’ensemble de la chaîne de production. Face aux difficultés courantes du secteur, à savoir une production à grande diversité et à faible volume, ainsi que des matériaux ultra-fins et facilement endommagés, l’alimentation manuelle traditionnelle et les bols vibrants dédiés ne sont plus adaptés aux exigences d’une fabrication flexible. La modernisation de la technologie d’alimentation automatique des cales métalliques est devenue une avancée cruciale pour améliorer la qualité et l’efficacité des chaînes d’assemblage électroniques.

I. Trois principaux points faibles de l’alimentation en cales métalliques pour l’industrie électronique

Les cales métalliques ont généralement une épaisseur inférieure à 0,2 mm ; elles se caractérisent par leur légèreté, leur facilité à se déformer et des dimensions très variables. En production réelle, leur alimentation s’avère bien plus difficile que celle des pièces conventionnelles :

Faible efficacité et manque de régularité de l’alimentation manuelle : le placement manuel de chaque cale est non seulement limité en termes de temps de cycle, mais il est également source d’erreurs telles qu’une orientation incorrecte, des chevauchements ou des omissions. Dans les scénarios d’assemblage de haute précision, cela entraîne directement une augmentation du taux de défauts des produits.

Compatibilité insuffisante des bols vibrants traditionnels : les bols vibrants classiques nécessitent des glissières d’outillage sur mesure pour un seul type de matériau. Le temps de changement d’outillage est long et les coûts matériels élevés, ce qui les rend incapables de répondre aux besoins de changement rapide de production dans le cadre d’une production à grande diversité et à faible volume. De plus, les cales minces sont sujettes aux blocages et aux rayures pendant le transport, ce qui entraîne un taux de rebut des matériaux constamment élevé.

Difficulté de reconnaissance de la position et de positionnement : les cales métalliques présentent une réflectivité élevée et une forme plate. Les solutions de vision standard ont souvent du mal à identifier rapidement et avec précision le recto/verso ainsi que les écarts angulaires, ce qui affecte directement la stabilité des opérations de préhension et d’assemblage qui suivent.

II. Système d’alimentation flexible : la solution optimale pour l’alimentation automatisée des cales métalliques

Pour répondre à ces défis du secteur, Danikor, fort de plus d’une décennie d’expérience dans la technologie d’alimentation automatique, a développé un système d’alimentation flexible spécialement adapté aux cales métalliques ultra-minces. Ce système automatise l’ensemble du processus, du transport des pièces à l’ajustement de leur orientation, en passant par la reconnaissance visuelle et l’assemblage par prélèvement et placement, en conciliant trois indicateurs clés : flexibilité, précision et efficacité.

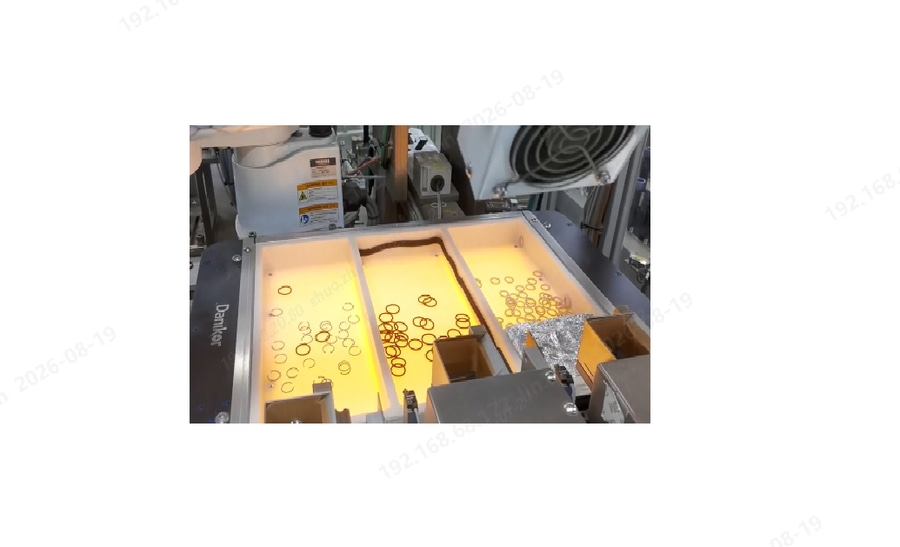

Conception de plateaux sur mesure pour améliorer le rendement d’alimentation dès le départ : pour pallier la nature plate et légère des cales métalliques, le système utilise des plateaux à fentes conçus sur mesure. Des fentes de précision sont usinées en fonction des dimensions spécifiques et des propriétés des matériaux des cales. Cela favorise l’adoption d’une orientation standard par les pièces lors des vibrations, augmentant ainsi considérablement la probabilité d’obtenir la bonne orientation et réduisant par conséquent la complexité des opérations en aval de reconnaissance visuelle et de préhension au niveau physique. Pour les espaces de travail restreints, il est possible d’adopter une configuration de plateaux vibrants «un pour deux» ou «un pour trois». Un seul plateau vibrant peut accueillir simultanément deux ou trois spécifications différentes de cales métalliques, permettant ainsi une alimentation en ligne de plusieurs types de pièces dans un espace réduit, ce qui améliore considérablement l’utilisation de l’équipement et réduit les coûts d’investissement globaux.

Technologie vibratoire flexible, alliant efficacité et protection des matériaux : le plateau d’alimentation flexible de Danikor utilise la technologie d’entraînement par moteur à bobine mobile. Elle utilise des algorithmes internes pour contrôler avec précision divers schémas de déplacement des pièces, permettant une dispersion efficace et un ajustement de la position des cales métalliques :

Recherche intelligente de la fréquence : la fonction de fréquence adaptative à touche unique détermine automatiquement la fréquence de vibration optimale pour les pièces, effectuant la configuration en seulement 12 secondes. Cela réduit considérablement le temps de mise en service lors des changements de production et diminue les compétences techniques requises de la part des opérateurs.

Contrôle directionnel précis : les directions de vibration peuvent être facilement ajustées via l’interface utilisateur graphique, ce qui permet une correction rapide de la position et de l’orientation des pièces, pour un contrôle de précision de type « pointer-déclencher ».

Conception à démarrage/arrêt instantanés : le temps de vibration résiduelle est réduit de 1 seconde à 0,2 seconde, ce qui minimise efficacement le temps d’attente pour la capture d’image par le système de vision et améliore le temps global du cycle d’alimentation.

Par rapport aux bols vibrants traditionnels, cette solution utilise un plateau sur mesure en polymère haut de gamme. Le processus de vibration en douceur minimise les frottements violents, empêchant ainsi efficacement les rayures et la déformation des cales métalliques, ce qui réduit considérablement le gaspillage de matière.

Vision et robotique intégrées pour un positionnement « pick-and-place » de haute précision : L’ensemble du système utilise le système de vision comme « œil et cerveau », fonctionnant de concert avec un robot industriel pour réaliser une préhension précise et relever le défi du positionnement de pièces fines.

Reconnaissance visuelle de haute précision : Équipé d’algorithmes intelligents d’IA propriétaires, le système est capable d’apprendre de manière autonome les positions correctes et incorrectes des pièces, en extrayant automatiquement les points caractéristiques. Cela permet une reconnaissance stable, même pour des cales métalliques présentant des différences infimes. Il prend en charge diverses combinaisons d’opérateurs, telles que la détection de contraste et le positionnement par contour, afin d’identifier rapidement l’emplacement des pièces et leurs coordonnées angulaires.

Grande flexibilité et réactivité face à une production à forte diversité : Le système d’alimentation flexible est parfaitement adapté au modèle de production à forte diversité et à faible volume, courant dans l’industrie électronique.

La gamme de tailles de pièces compatibles s’étend de 1 à 170 mm. Il prend en charge divers matériaux, notamment le métal, le plastique et la céramique, ce qui permet à un même équipement de traiter plusieurs spécifications différentes de cales métalliques.

Le changement de configuration par logiciel est pratique et le nettoyage des résidus de matière est rapide. Le changement de produit peut s’effectuer sans remplacer de matériel, ce qui réduit considérablement le cycle de changement de production.

III. Conclusion

Alors que les produits électroniques 3C continuent d’évoluer vers la miniaturisation et une précision accrue, la demande en alimentation automatisée de pièces de précision telles que les cales métalliques ne cessera d’augmenter. Tirant parti des avantages fondamentaux que sont « la flexibilité structurelle, la flexibilité de contrôle et la flexibilité d’application », le système d’alimentation flexible de Danikor résout non seulement les défis d’alimentation posés par les cales métalliques ultra-fines, mais offre également un soutien technique fiable aux fabricants d’électronique qui s’orientent vers une fabrication intelligente et flexible. À l’avenir, grâce à l’intégration approfondie des technologies de vision par IA et de contrôle des vibrations, les solutions d’alimentation flexibles trouveront des applications généralisées dans davantage de scénarios de fabrication de précision, aidant ainsi le secteur de la fabrication industrielle à progresser régulièrement vers une qualité et une efficacité accrues.
