Comment un système d'alimentation flexible permet-il un chargement à cadence élevée des condensateurs et des résistances ?

{{{sourceTextContent.subTitle}}}

Alimentateur flexible, système d'alimentation flexible, système d'alimentation automatisé

{{{sourceTextContent.description}}}

Dans les domaines de la fabrication électronique moderne, de l'électronique automobile et du conditionnement de semi-conducteurs de précision, l'efficacité de l'assemblage et du placement des composants passifs, tels que les résistances et les condensateurs, détermine directement le taux d'utilisation de l'ensemble de la chaîne de production. Cependant, les méthodes traditionnelles d’alimentation par bol vibrant présentent souvent des inconvénients tels que des blocages, des pièces inversées, des rayures et des changements de série difficiles lors de la manipulation de condensateurs et de résistances extrêmement petits, facilement rayables, de forme irrégulière ou de haute précision. Pour relever ces défis industriels, le chargeur à plateau flexible a fait son apparition.

1. Problèmes rencontrés dans l’industrie lors du chargement des condensateurs et des résistances

Composants extrêmement petits, facilement endommagés et déformés : pour les condensateurs et résistances CMS (SMD) tels que les formats 0603, 0402 ou encore plus petits, le revêtement de surface est très fin. Sous l’effet prolongé des frottements et des chocs provoqués par les bols vibrants traditionnels, les bords et les angles des composants sont susceptibles de s’ébrécher, ou les électrodes peuvent être endommagées.

Difficulté à identifier la polarité et les faces avant/arrière : Certains condensateurs et résistances présentent des caractéristiques directionnelles ou de distinction entre face avant et arrière. Il est très difficile pour les convoyeurs mécaniques traditionnels d’assurer à 100 % le retournement et le rejet des pièces mal orientées.

Coût de changement de format élevé et temps de cycle long : Lorsqu’une ligne de production doit passer de la fabrication de composants de taille 0805 à celle de composants de taille 0402, les bols vibrants traditionnels nécessitent un réoutillage sur mesure ou un réglage des convoyeurs mécaniques, ce qui prend plusieurs jours et affecte considérablement la flexibilité de la production.

2. Application technique du chargeur à plateaux flexibles pour le chargement de condensateurs et de résistances

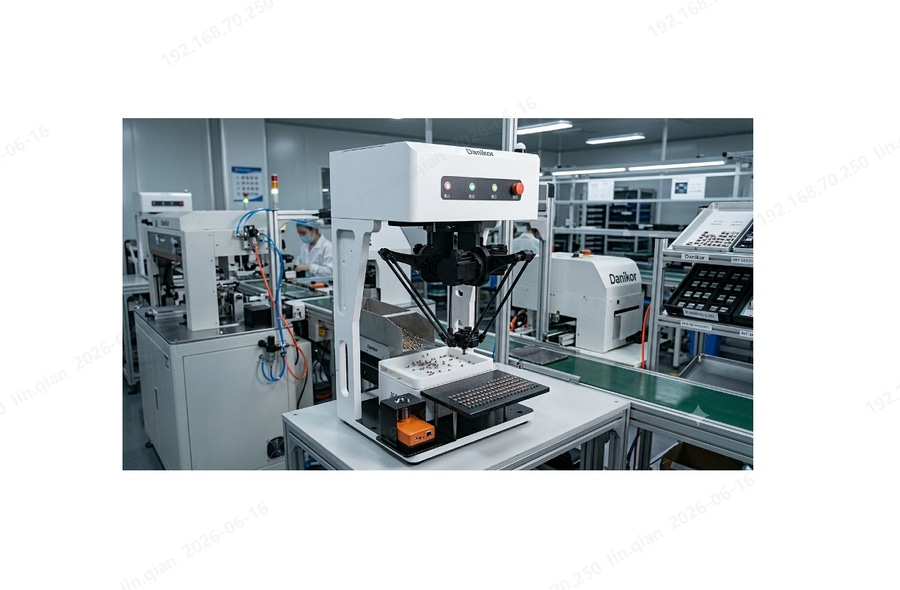

Le chargeur à plateau flexible est un système de chargement intelligent en boucle fermée composé d’un chargeur vibrant flexible, d’un système de vision et d’un robot parallèle. Par rapport aux équipements d’alimentation rigides traditionnels, les principaux avantages du chargeur à plateau flexible résident dans sa « flexibilité » extrêmement élevée et son niveau d’intelligence.

Des vibrations flexibles et intelligentes, pour protéger les condensateurs et résistances sensibles : lors du fonctionnement du chargeur à plateau flexible, les condensateurs et résistances sont distribués depuis la trémie sur la surface du chargeur vibrant flexible. Les fonctions intelligentes de recherche de fréquence et de stabilisation d’amplitude ajustent automatiquement la fréquence et l’amplitude des vibrations en fonction du poids des condensateurs et des résistances. Entraînés par des moteurs à bobine mobile à fonctionnement doux, les composants effectuent un mouvement de translation régulier, un basculement ou une convergence vers le centre de la surface du plateau. Cette méthode de vibration non destructive garantit l’absence totale de rayures et de cassures pour les condensateurs CMS en céramique fragiles et de grande valeur tout au long du processus de chargement.

Comment atteindre une cadence de chargement élevée de 70 pièces/min : dans l’industrie de la fabrication électronique, la vitesse est vitale. Grâce à une optimisation poussée du logiciel et du matériel, le chargeur à plateau flexible a réussi à atteindre une cadence de chargement élevée de 70 composants par minute. Grâce à des algorithmes de vision, la caméra effectue la capture d’images et le traitement des données pendant la course de retour du robot. De plus, le robot adopte une conception de tringlerie en fibre de carbone légère et très rigide. Son poids propre extrêmement faible permet de convertir la quasi-totalité du couple délivré par le moteur en accélération à l’extrémité du bras, s’adaptant ainsi parfaitement au rythme des machines de placement à grande vitesse ou des lignes de test et d’emballage.

Analyse mécanique du chargement de plateaux de haute précision à ±0,1 mm : le chargement de plateaux de condensateurs et de résistances constitue souvent une étape préalable aux processus ultérieurs de soudage au laser, de dosage ou d’emballage, exigeant une précision de positionnement extrêmement élevée. Le chargeur de plateaux flexible est équipé d’une caméra industrielle capable de capturer clairement les caractéristiques des bords des résistances, en filtrant automatiquement les bavures et les interférences dues à la poussière. Grâce à une capture « à la volée » (vision en mouvement), il détecte le décalage central et la déviation angulaire du condensateur, transmettant les données en temps réel au système de contrôle. Le système effectue alors rapidement une compensation dynamique de l’angle et de la position avant que le robot ne positionne le composant.

Dans le contexte de la production allégée et de la flexibilité de production, le chargeur de plateaux flexible, grâce à sa protection optimale des composants, son excellente compatibilité et son équilibre parfait entre haute efficacité et haute précision, a complètement éliminé les goulots d’étranglement liés au chargement traditionnel des condensateurs et des résistances. Grâce à la collaboration parfaite de ses trois composants principaux (chargeur flexible, système de vision et robot), permettant d’atteindre un cadence élevée de 70 pièces/min et un placement de plateaux de haute précision de ±0,1 mm, il est devenu le choix de référence pour de nombreux fabricants leaders du secteur électronique.
