Analyse des avantages et des inconvénients de la stratégie de resserrement des rendements de Bolt

{{{sourceTextContent.subTitle}}}

Stratégie de resserrement des rendements

{{{sourceTextContent.description}}}

Dans le contexte de l'amélioration continue des technologies d'assemblage industriel, la technologie de serrage des boulons à sur-élasticité a été de plus en plus largement appliquée à l'assemblage de composants critiques dans l'industrie automobile et d'autres industries, grâce à ses caractéristiques de précharge élevée et de forte stabilité. Cette technologie, qui repose sur la méthode couple-angle, permet de serrer les boulons dans la zone plastique au-dessus de la limite d'élasticité mais en dessous de la zone de rupture, en utilisant l'effet d'écrouissage du matériau pour améliorer les performances de fixation, devenant ainsi une solution importante pour les fixations filetées dans le domaine de la fabrication. Cet article analyse la logique de base de la technologie de serrage des boulons à sur-élasticité et fournit un examen détaillé des avantages et des limites de son application afin de servir de référence pour la sélection du processus.

I. Essence de la technologie de serrage à surcharge des boulons

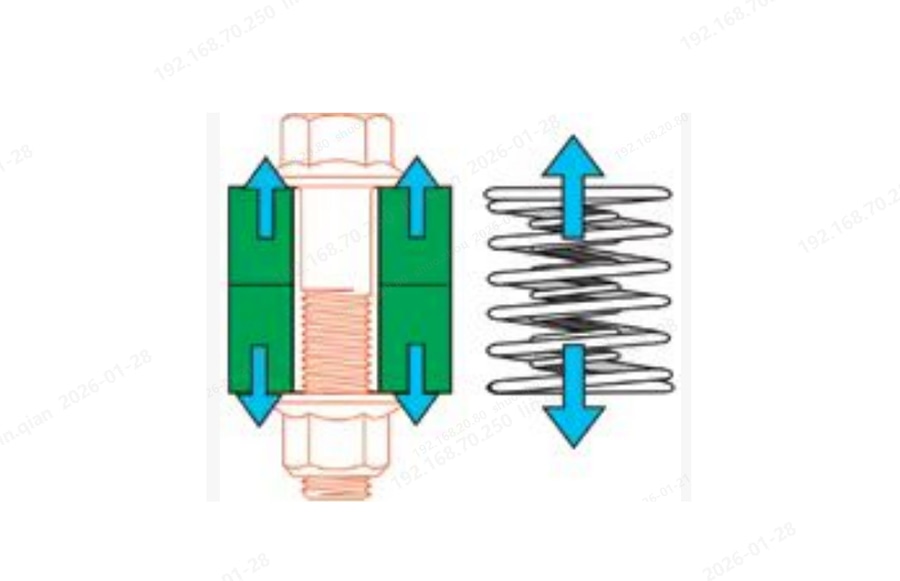

Le serrage excessif des boulons n'est pas un simple serrage excessif, mais plutôt un processus d'assemblage raffiné basé sur la mécanique des matériaux. Il s'agit de serrer les boulons de manière contrôlée dans la zone plastique et d'utiliser les caractéristiques de l'écrouissage pour obtenir une double amélioration des performances des boulons et des effets de la fixation.

Au cours du processus de serrage, la contrainte de cisaillement dans le boulon sera considérablement réduite une fois l'opération terminée, ne conservant que la contrainte normale axiale, ce qui permet au boulon de supporter des charges externes à une limite d'élasticité plus élevée. Par ailleurs, les boulons en acier au carbone et en acier allié présentent une zone plastique uniforme de 5 à 15 % après la limite d'élasticité. En contrôlant strictement l'angle de serrage et en limitant l'allongement total du boulon à 2-4%, les risques de colmatage et de rupture peuvent être efficacement évités. L'effet d'écrouissage produit lorsque le boulon entre dans la zone plastique peut augmenter de manière significative sa limite d'élasticité, formant un état "écroui" qui améliore considérablement la stabilité et la fiabilité de la connexion.

II. Principaux avantages de la stratégie de serrage à surcharge des boulons

(1) Précharge élevée et bonne stabilité

Une fois que le boulon a dépassé la limite d'élasticité et entre dans la phase d'écrouissage, la force axiale peut augmenter de 30 à 50 % par rapport aux procédés traditionnels. La précharge est moins affectée par des facteurs tels que la lubrification et la rugosité de la surface, et ne dépend que de la résistance du boulon. La dispersion de la précharge d'un même lot de connexions peut être contrôlée à environ ±10%, ce qui est mieux que les ±25%-30% de la méthode traditionnelle du couple, améliorant ainsi considérablement la précision de la fixation.
(2) Des performances anti-desserrage et anti-fatigue exceptionnelles

Une pression de contact plus élevée sur les flancs du filetage augmente le seuil de glissement micro-vibratoire, réduisant efficacement l'atténuation de la force axiale à haute température et sous des charges alternées. Parallèlement, la déformation plastique uniforme du boulon forme une contrainte de compression résiduelle favorable à la racine du filetage, ce qui retarde l'apparition de fissures de fatigue et augmente la durée de vie du boulon de 20 à 40 % par rapport aux processus de serrage dans la plage élastique.
(3) Maximisation de l'utilisation des matériaux

La surface de la section transversale du boulon est entièrement utilisée. En partant du principe que la force de serrage reste inchangée, le diamètre du boulon peut être réduit de manière appropriée ou le degré de résistance abaissé, ce qui permet de réduire le poids du boulon de 10 à 20 %. Pour les composants critiques tels que les châssis automobiles et les culasses de moteur, cela permet de réaliser des économies de matériaux et de réduire les coûts de manière significative.

(4) Force de serrage stable et fiable à long terme

Une fois la déformation plastique achevée, le boulon se trouve dans un état de trempe à froid avec des taux de fluage et de relaxation des contraintes bien inférieurs à ceux des boulons serrés dans le domaine élastique. Une force de serrage stable peut être maintenue même dans des conditions difficiles telles que des températures élevées et des cycles thermiques, ce qui garantit la fiabilité de la connexion à long terme.

III. Limites d'application de la stratégie de serrage à surcontrainte des boulons

(1) Les boulons sont des composants à usage unique

Les boulons produisent une déformation plastique permanente après un serrage excessif. Les filets ne peuvent pas revenir à la limite d'élasticité d'origine après le démontage, et le resserrage ne peut pas garantir les effets de la fixation. La réutilisation augmente considérablement le risque de fracture ; il est recommandé de remplacer les boulons par des pièces neuves.

(2) Exigences strictes en matière de cohérence des pièces assemblées

Si la paire de connexions présente des problèmes tels que des différences de rigidité, des écarts importants ou une mauvaise planéité, cela entraînera des fluctuations excessives des angles d'assemblage, ce qui rendra difficile la conception de paramètres de processus appropriés. Même l'ajustement du couple seuil affaiblira les avantages techniques de ce procédé. De tels scénarios conviennent mieux à la méthode traditionnelle du couple.

(3) Coûts d'investissement plus élevés pour le processus et l'équipement

Par rapport à la méthode traditionnelle du couple, la conception des paramètres du processus pour le serrage à surcouple est plus complexe, nécessitant des essais d'assemblage approfondis pour vérifier la rationalité du couple et de l'angle. Parallèlement, l'équipement de serrage doit être équipé de capteurs à haute résolution et de dispositifs d'asservissement, ce qui entraîne des coûts d'acquisition plus élevés, et le débogage et la maintenance ultérieurs sont également plus compliqués.

(4) Limites évidentes des scénarios d'application

Les assemblages souples, les zones filetées courtes où la longueur de la prise du boulon est inférieure à 1 fois le diamètre du boulon, les composants nécessitant un démontage répété pour la maintenance et les assemblages avec des matériaux de base à faible résistance tels que l'alliage d'aluminium et l'alliage de magnésium ne sont pas recommandés pour ce processus, car cela peut facilement entraîner une défaillance de la fixation ou un endommagement du matériau de base.

Conclusion :

La technologie de serrage par surcharge des boulons, avec ses caractéristiques de précharge élevée, de forte stabilité et d'excellente performance anti-fatigue, permet d'utiliser pleinement les performances des boulons tout en réalisant des économies de matériaux et des réductions de coûts. Il s'agit d'une solution d'assemblage courante pour les pièces de connexion rigides clés telles que les châssis automobiles et les culasses de moteur. Toutefois, cette technologie pose également des problèmes tels que les exigences d'utilisation unique, les exigences élevées en matière de processus et d'équipement, et les scénarios d'application limités. Dans la production réelle, un jugement global doit être fait sur la base des caractéristiques des pièces connectées, des conditions d'exploitation et des budgets de coûts, avec une correspondance raisonnable des processus de serrage pour tirer pleinement parti de sa valeur technique.
