Quel est le principe de fonctionnement d'un alimentateur à vis sans fin ?

{{{sourceTextContent.subTitle}}}

Principe de fonctionnement d'un alimentateur à vis

{{{sourceTextContent.description}}}

Les alimentateurs à vis sont largement utilisés dans la fabrication électronique, l'assemblage automobile, la production d'appareils électroménagers et d'autres industries. Le système se compose principalement d'éléments essentiels tels qu'une trémie, un mécanisme de poussée, une piste vibrante linéaire, un mécanisme de séparation des vis, un tube de soufflage et un système de contrôle, formant ainsi une boucle de transport automatisée complète. Il assure un flux entièrement automatisé des vis depuis le stockage jusqu'à la station de vissage, ce qui réduit considérablement les interventions manuelles et évite les problèmes tels que l'alimentation manquée, l'alimentation erronée et le manque d'efficacité associés à la manipulation manuelle des vis. Cet article analyse le principe de fonctionnement des distributeurs de vis sous l'angle de la composition structurelle, du flux de travail et des fonctions des principaux composants, en explorant en profondeur la manière dont ils assurent un transport précis des vis grâce à la coopération coordonnée de divers mécanismes.

I. Trémie : Stockage des vis et alimentation initiale

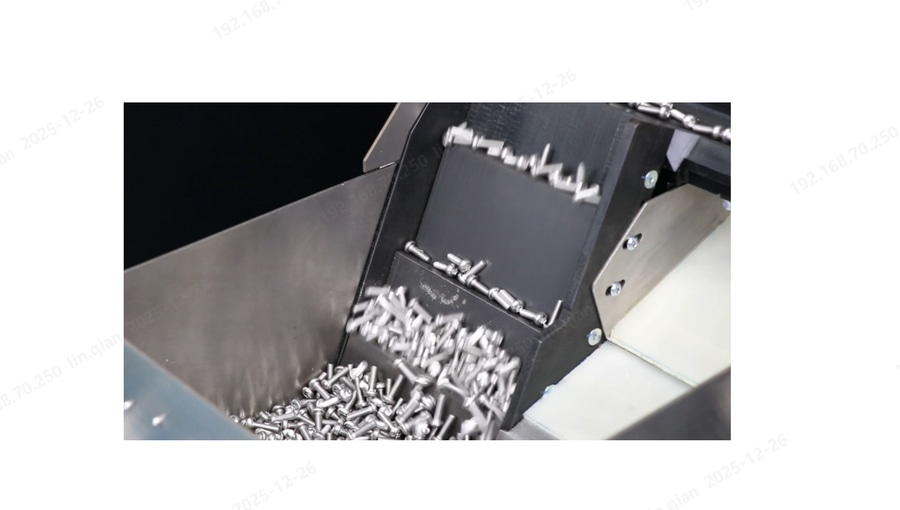

La trémie est le composant fondamental de l'alimentateur à vis, principalement utilisé pour le stockage en vrac des vis à transporter. Sa conception structurelle a une incidence directe sur l'efficacité de l'alimentation et la fluidité du transport ultérieur. Le fond des trémies des alimentateurs à vis à échelons courants adopte généralement une structure inclinée. Le principe fondamental de cette conception est d'utiliser la gravité pour permettre aux vis dans la trémie de glisser naturellement vers la zone de poussée désignée, évitant ainsi l'accumulation et le blocage des vis à l'intérieur de la trémie. La capacité de la trémie doit être choisie en fonction des exigences de capacité de la ligne de production et des spécifications des vis. La capacité de la trémie des alimentateurs à vis destinés aux grandes lignes de production peut atteindre plus de 4 litres, et le fond est équipé d'un capteur de niveau bas qui, associé à un dispositif de réapprovisionnement automatique, permet une alimentation ininterrompue de longue durée. Les petites lignes de production de précision mettent davantage l'accent sur la compacité et la flexibilité afin d'économiser de l'espace.

II. Mécanisme de poussée : Source principale de puissance de transport pour les vis

Le mécanisme de poussée est l'élément moteur essentiel qui permet l'alimentation initiale des vis dans le dispositif d'alimentation à vis. Sa stabilité opérationnelle détermine directement la continuité de l'alimentation des vis. Le mécanisme de poussée se compose principalement d'un cylindre, d'une plaque de poussée et d'un dispositif de réinitialisation. Lorsque les vis dans la trémie glissent vers la zone de poussée, le système de contrôle envoie un signal de démarrage basé sur la quantité de vis restante dans la piste de vibration linéaire suivante, entraînant le cylindre pour déplacer la plaque de poussée vers le haut et pousser les vis pas à pas vers la piste de vibration linéaire. Une fois la poussée terminée, le cylindre entraîne la plaque de poussée pour la remettre rapidement en place. À ce moment-là, les vis dans la trémie se réapprovisionnent naturellement dans la zone de poussée sous l'effet de la gravité, en attendant la prochaine action de poussée, formant ainsi un cycle de poussée stable.

III. Piste vibrante linéaire : Correction de l'orientation des vis et transport de tri

La piste vibrante linéaire est le composant clé de l'alimentateur à vis qui permet de corriger l'orientation des vis et de les trier. Basé sur le principe de la vibration électromagnétique, le vibrateur électromagnétique situé au bas du rail génère des micro-vibrations à haute fréquence, entraînant le rail dans un mouvement de va-et-vient linéaire à haute fréquence. Sous l'effet des vibrations, les vis sont transportées vers l'avant le long du rail. Lorsque les vis sont transportées sur le rail, seules celles dont l'orientation est prédéfinie (généralement tête en haut, filetage en bas) peuvent avancer en douceur le long de la rainure de guidage sur le côté intérieur du rail. Les vis dont l'orientation n'est pas qualifiée (tête en bas, inclinées, etc.) seront expulsées de la piste par le mécanisme de soufflage d'air installé d'un côté de la piste de vibration linéaire, ce qui les fera retomber dans la trémie en vue d'un criblage secondaire. La fréquence de vibration de la piste vibrante linéaire peut être réglée par le système de contrôle en fonction de paramètres tels que le poids et la taille de la vis, afin d'obtenir une vitesse de transport appropriée. Les pistes vibrantes linéaires des alimentateurs à vis sont également dotées de fonctions adaptatives qui permettent d'ajuster automatiquement la fréquence de vibration en fonction du poids, assurant ainsi un mouvement stable vers l'avant, qu'il y ait beaucoup ou peu de vis sur la piste, et garantissant une alimentation en douceur et sans bourrage des vis.

IV. Mécanisme de séparation des vis : Séparation des vis pour une alimentation en une seule pièce

Le mécanisme de séparation des vis est l'élément central qui permet l'alimentation en une seule pièce des vis dans le dispositif d'alimentation. Sa fonction est de séparer le flux continu de vis transportées par la piste de vibration linéaire en vis individuelles et de les envoyer dans le tube de soufflage. Lorsque les vis sont acheminées vers l'entrée du mécanisme de séparation par la piste de vibration linéaire, le système de contrôle envoie un signal de séparation en fonction des besoins du processus de vissage, ce qui permet à une seule vis de tomber dans l'entrée du tube de soufflage. La fréquence de séparation sera synchronisée avec le rythme du processus de vissage suivant, garantissant qu'une vis est fournie pour chaque action de vissage. Un capteur de détection de présence peut également être installé au niveau du mécanisme de séparation de l'alimentateur de vis afin d'éviter les séparations manquées ou multiples.

V. Tube de soufflage : Canal d'acheminement final des vis

Le tube de soufflage est le canal clé pour l'acheminement des vis du mécanisme de séparation vers le nez du module de vissage. Lorsqu'une seule vis tombe dans le tube de soufflage, le système de contrôle active le dispositif de pression d'air pour introduire de l'air comprimé dans le tube de soufflage. Sous la pression de l'air, la vis se déplace à grande vitesse dans le tube de soufflage. La paroi intérieure du tube de soufflage est généralement traitée pour être lisse afin de réduire les frottements lorsque la vis avance dans le tube, ce qui évite à la vis de se bloquer ou de voir son filetage rayé en raison des frottements. Par ailleurs, la longueur et le diamètre du tube de soufflage sont conçus en fonction de la distance entre la station de vissage et les spécifications de la vis, afin de garantir que la vis puisse atteindre rapidement et en douceur le nez du module sous pression d'air, après quoi le mécanisme de vissage s'enclenche pour achever l'action de vissage.

Grâce à la coopération coordonnée des composants susmentionnés, l'alimentateur de vis assure le transport entièrement automatisé des vis du stockage au vissage, ce qui améliore considérablement l'efficacité de la production et la qualité du vissage. Il a été largement utilisé dans l'assemblage de produits tels que les téléphones portables, les ordinateurs et les tablettes dans l'industrie électronique, l'assemblage de composants dans l'industrie automobile, la production d'appareils électroménagers tels que les réfrigérateurs, les machines à laver et les climatiseurs, ainsi que dans des domaines de fabrication haut de gamme tels que les appareils médicaux et les instruments de précision. À l'avenir, elle évoluera également vers une plus grande précision, une plus grande efficacité et une intelligence plus intelligente, ce qui favorisera la mise à niveau intelligente des lignes de production automatisées.
