Pourquoi la mesure de la résistance de terre est-elle si importante ? Découvrez le principe et les applications de cet appareil dans un seul article

{{{sourceTextContent.subTitle}}}

Pourquoi la mesure de la résistance de terre est-elle si importante ? Découvrez le principe et les applications de cet appareil dans un seul article

{{{sourceTextContent.description}}}

L'importance de la « mise à la terre » pour le fonctionnement sûr du réseau électrique va de soi. Pour garantir l'efficacité du système de mise à la terre, il est essentiel de mesurer avec précision la résistance de mise à la terre. Vous êtes-vous déjà interrogé sur les détails techniques qui se cachent derrière cette mesure de résistance en apparence simple ? Aujourd’hui, parlons de l’appareil de mesure de la résistance de mise à la terre, de son principe de fonctionnement, des facteurs qui l’influencent et de la manière dont il peut mieux contribuer à la sécurité de notre réseau électrique.

Qu'est-ce que la résistance de mise à la terre ?
En termes simples, la résistance de mise à la terre désigne la résistance totale entre un dispositif de mise à la terre (tel qu'un corps de mise à la terre ou un conducteur de mise à la terre) et la terre. Elle agit comme un pont reliant la terre à nos équipements électriques. En cas de dysfonctionnement d’un équipement, tel qu’une fuite, la résistance de mise à la terre détermine la facilité avec laquelle le courant de défaut peut s’écouler vers la terre, affectant ainsi la vitesse et la sensibilité du dispositif de protection. La société Wuhan UHV Power Technology Co., Ltd. souligne qu’une résistance de mise à la terre faible et stable est la pierre angulaire pour garantir la sécurité des personnes et protéger les équipements contre les dommages.

Les facteurs « en coulisses » qui influencent la résistance de mise à la terre
Pour mesurer la résistance de mise à la terre, il faut d’abord comprendre quels facteurs peuvent poser problème :
La résistivité du sol : c’est le principal facteur d’influence. L’humidité, la température et la composition (telle que la teneur en sel) du sol peuvent modifier directement sa résistivité électrique.
La taille et la forme du corps de mise à la terre : plus le corps de mise à la terre est long et présente une grande surface, meilleur est le contact avec le sol et plus la résistance est faible.
La profondeur d’enfouissement du corps de mise à la terre : plus il est enfoui profondément, plus il est généralement susceptible d’entrer en contact avec des couches de sol présentant une résistivité électrique plus faible.
Le nombre et la disposition des corps de mise à la terre : plusieurs corps de mise à la terre sont reliés entre eux, ce qui permet de réduire efficacement la résistance totale de mise à la terre.

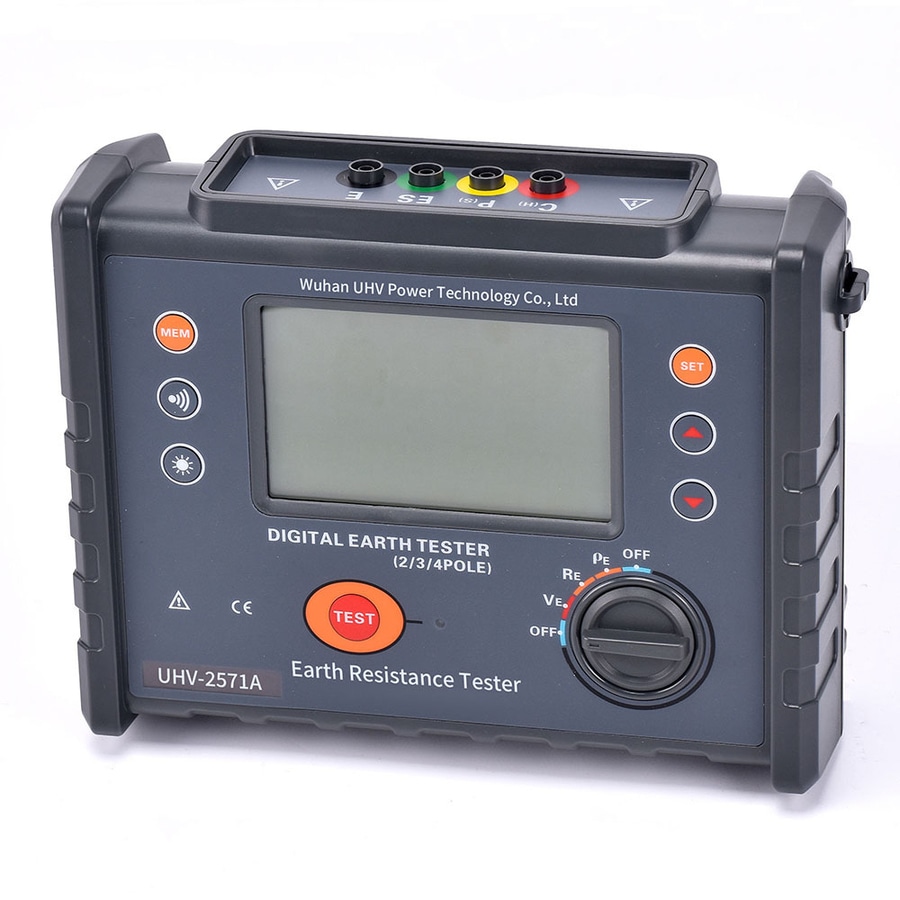

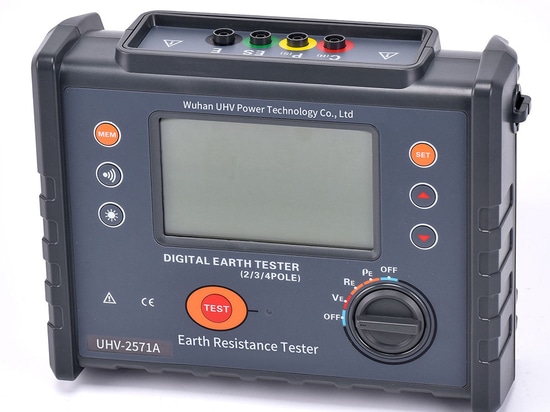

Un outil performant pour mesurer la résistance de mise à la terre
Il existe sur le marché divers appareils permettant de mesurer la résistance de mise à la terre, parmi lesquels le plus couramment utilisé repose sur le principe de la loi d’Ohm. Ces appareils comprennent généralement une source capable de générer des signaux alternatifs, et la valeur de la résistance de mise à la terre est calculée en mesurant le courant circulant à travers le corps de mise à la terre et le circuit de terre, ainsi que la différence de potentiel entre le corps de mise à la terre et l’électrode de référence.
Méthode tripolaire : Il s’agit de la méthode la plus courante et la plus précise, qui nécessite deux électrodes auxiliaires (électrode de courant et électrode de potentiel).
Méthode quadripolaire : l’ajout d’une électrode par rapport à la méthode tripolaire permet d’éliminer l’influence de la résistance de l’électrode de mise à la terre auxiliaire et de la résistance des câbles, et convient aux sols à faible résistivité ou aux exigences de haute précision.
Méthode à double pince : adaptée à la mesure du réseau de mise à la terre d’équipements sous tension lorsqu’il est difficile d’insérer des électrodes auxiliaires, mais ses résultats de mesure peuvent être affectés par des corps de mise à la terre adjacents.
Wuhan UHV Power Technology Co., Ltd. dispose d’une riche expérience et d’un savoir-faire technique consolidé dans le domaine de la mesure de la résistance de mise à la terre, et propose une gamme de solutions de mesure hautement performantes.

Comment améliorer nos résultats ?
Pour obtenir des résultats de mesure de la résistance de mise à la terre plus précis, voici quelques conseils :
Choisissez la méthode de mesure appropriée : en fonction des conditions du site et des exigences de précision, sélectionnez la méthode de mesure la plus adaptée (méthode à trois pôles, méthode à quatre pôles, etc.).
Prêter attention à l’environnement de mesure : évitez de réaliser des mesures dans des conditions susceptibles d’affecter la résistivité du sol, par exemple après la pluie ou un orage.
Assurer un bon contact : la pince de mesure doit être fermement fixée sur le point de test, et l’électrode auxiliaire doit être entièrement enfoncée dans le sol.
Entretenez régulièrement l’équipement : assurez-vous que l’appareil de mesure de la résistance de mise à la terre fonctionne correctement, que la batterie est suffisamment chargée et que les câbles de connexion sont en bon état.
Conseils d’experts : en cas de systèmes de mise à la terre complexes ou de difficultés de mesure, vous pouvez consulter des organismes spécialisés tels que Wuhan UHV Power Technology Co., Ltd. pour obtenir des conseils professionnels sur les tests de résistance de mise à la terre.

FAQ
Q1 : Pourquoi est-il nécessaire de mesurer régulièrement la résistance de mise à la terre ? A1 : La résistivité du sol peut varier en fonction des saisons et de l’humidité, et le corps de mise à la terre peut également vieillir et se corroder, entraînant des variations de la résistance de mise à la terre. Des mesures régulières permettent de détecter rapidement les dangers potentiels et de garantir la sécurité du système.
Q2 : Dans quelles circonstances est-il nécessaire de mesurer la résistance de mise à la terre ? A2 : Avant la mise en service d’équipements électriques neufs ou rénovés, avant et après la saison des orages, après des modifications apportées aux dispositifs de mise à la terre, et lors des inspections périodiques prévues par la réglementation.
Q3 : Que dois-je faire si la résistivité du sol est trop élevée lors de la mesure de la résistance de mise à la terre ? A3 : Il est possible d’envisager d’augmenter le nombre de corps de mise à la terre, d’améliorer leur forme, de les enfouir plus profondément ou d’ajouter au sol des agents réduisant la résistance.
Q4 : Pourquoi la résistance de mise à la terre mesurée diffère-t-elle toujours de la valeur théorique ? A4 : Les mesures réelles sont influencées par divers facteurs tels que la résistivité du sol, l’humidité du sol, les méthodes de mesure et la disposition des électrodes auxiliaires. Il est normal qu’il y ait des écarts par rapport aux calculs théoriques, mais l’essentiel réside dans la stabilité de la mesure.
Q5 : Quels sont les avantages de l’appareil de mesure de la résistance de mise à la terre fourni par Wuhan UHV Power Technology Co., Ltd ? A5 : Notre appareil est conçu avec soin, facile à utiliser, offre une grande précision de mesure et une forte capacité anti-interférences, et bénéficie d’un support technique complet ainsi que d’un service après-vente pour répondre aux besoins de divers tests de résistance de mise à la terre.
