Pourquoi le contrôle de la résistance de mise à la terre est-il si important ? Découvrir les secrets techniques qui se cachent derrière un article

{{{sourceTextContent.subTitle}}}

Pourquoi le contrôle de la résistance de mise à la terre est-il si important ? Découvrir les secrets techniques qui se cachent derrière un article

{{{sourceTextContent.description}}}

La résistance de mise à la terre joue un rôle crucial dans tous les aspects liés à la sécurité d’exploitation du réseau électrique. Elle agit comme un véritable « pare-feu » pour les équipements électriques, capable de dévier rapidement les courants dangereux vers la terre en cas de dysfonctionnement, garantissant ainsi la sécurité du personnel et des équipements. Et le testeur de résistance de mise à la terre est notre puissant allié pour mesurer l’efficacité de ce « pare-feu ».

Qu’est-ce que la résistance de mise à la terre ?
En termes simples, la résistance de mise à la terre du sol désigne la résistance totale rencontrée par le courant circulant depuis un dispositif de mise à la terre (tel qu’une électrode de mise à la terre) vers le sol, puis se propageant vers un sol infini (ou hors de la plage de mesure). Plus cette valeur est faible, meilleure est la conductivité du sol et plus l’effet de mise à la terre est optimal.

Quels sont les facteurs « en coulisses » qui influencent la résistance de mise à la terre ?
Les propriétés du sol ne sont pas constantes, et de nombreux facteurs influencent discrètement l’amplitude de la résistance de mise à la terre :
La résistivité du sol lui-même est le facteur le plus direct. Un sol présentant une forte teneur en humidité et une forte teneur en sel a une faible résistivité électrique, tandis que l’inverse est également vrai.
La structure et la taille du corps de mise à la terre : la profondeur d’enfouissement, la longueur, le diamètre, etc. du corps de mise à la terre influenceront la diffusion du courant sous terre.
L’humidité et la température du sol : pendant la saison des pluies ou en été, lorsque l’humidité du sol est élevée et que la température est élevée, la résistivité électrique diminue ; à l’inverse, elle augmente pendant la saison sèche et en hiver.
La forme et le nombre de corps de mise à la terre : les différentes formes et combinaisons de corps de mise à la terre peuvent également influencer la répartition du courant.

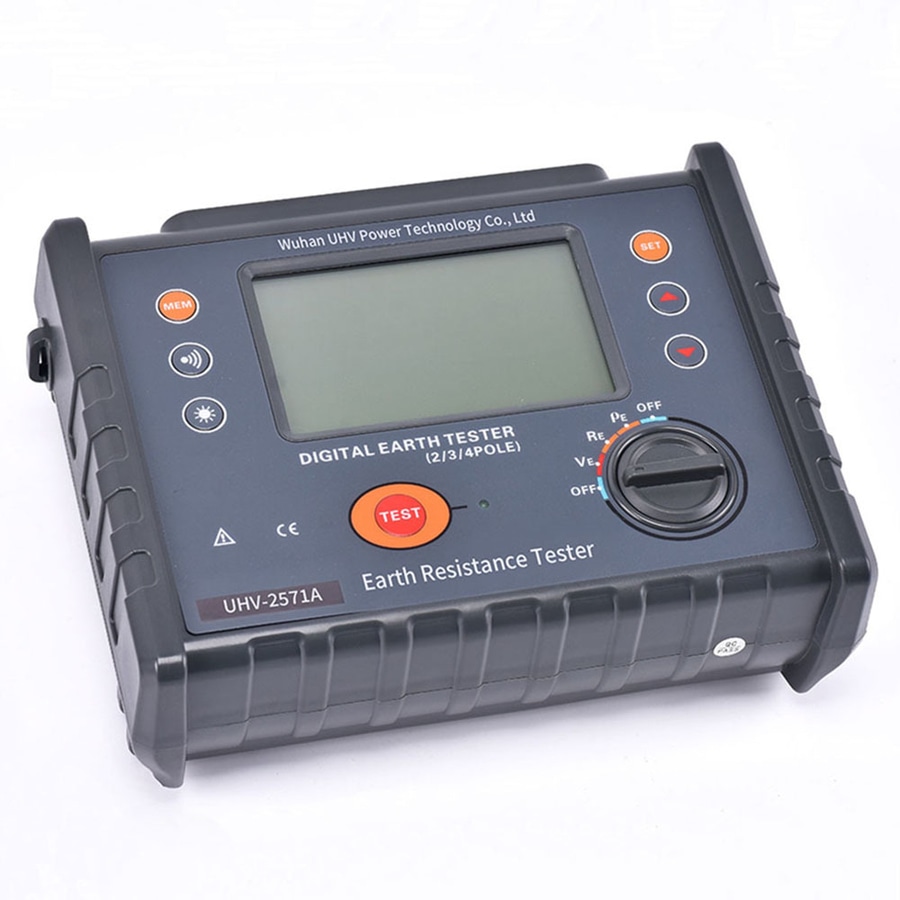

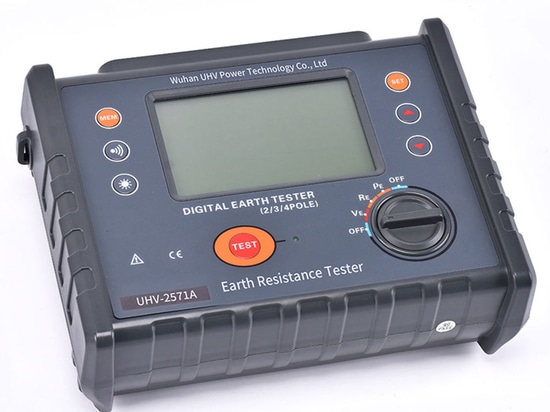

Maîtriser l’« outil de mesure » : le testeur de résistance de mise à la terre
Il existe sur le marché divers testeurs de résistance de mise à la terre, qui mesurent avec précision la résistance de mise à la terre selon différents principes.
Mesure par insertion : il s’agit de la méthode la plus courante, qui consiste à utiliser un testeur pour émettre un courant, à mesurer la différence de potentiel entre le corps de mise à la terre et le sol, puis à calculer la résistance de mise à la terre.
Mesure par pince : certains testeurs avancés ne nécessitent pas de déconnecter le fil de mise à la terre. Il suffit de fixer la pince ampèremétrique sur le fil de mise à la terre pour mesurer la résistance de mise à la terre, ce qui simplifie considérablement l’opération.
Ces instruments se caractérisent généralement par une grande précision, une utilisation aisée et des relevés intuitifs, ce qui permet d’évaluer rapidement et avec précision les performances des systèmes de mise à la terre. La société Wuhan UHV Power Technology Co., Ltd. dispose d’une solide expertise technique dans ce domaine, et ses produits jouissent d’une excellente réputation dans le secteur.

Le lien entre les tests de résistance de mise à la terre et d’autres technologies
Les tests de résistance de mise à la terre ne sont pas isolés. Ils sont étroitement liés à la conception globale du réseau de mise à la terre de la sous-station, à l’efficacité des systèmes de protection contre la foudre et à la mise en œuvre des réglementations en matière de sécurité électrique. Un bon système de mise à la terre est la pierre angulaire garantissant le fonctionnement stable de l’ensemble du réseau électrique.

Comment optimiser l’efficacité de la mise à la terre ?
Pour réduire la résistance de mise à la terre, vous pouvez vous appuyer sur les aspects suivants :
Optimiser la conception des éléments de mise à la terre : choisir des matériaux, des dimensions et des méthodes d’enfouissement adaptés, par exemple en augmentant le nombre d’éléments de mise à la terre ou en utilisant des éléments de mise à la terre en treillis, etc.
Améliorer la conductivité du sol : en ajoutant des agents réducteurs de résistance tels que la bentonite, le graphite, etc., il est possible de réduire la résistivité électrique du sol.
Entretien et contrôles réguliers : utilisez un testeur de résistance de mise à la terre pour contrôler régulièrement le système de mise à la terre, afin d’identifier et de remédier rapidement aux risques potentiels. La société Wuhan UHV Power Technology Co., Ltd. recommande de mesurer régulièrement la résistance de mise à la terre conformément aux normes nationales applicables afin de garantir la fiabilité du dispositif de mise à la terre.

Foire aux questions (FAQ)
Quels sont les facteurs qui influencent la précision de mesure d’un testeur de résistance de mise à la terre du sol ? Elle dépend principalement de facteurs tels que la résistivité du sol, la profondeur d’enfouissement du corps de mise à la terre, la précision de l’instrument de test lui-même et la formation des opérateurs.
Est-il préférable d’avoir une résistance de mise à la terre plus faible ? En théorie, c’est possible, mais il convient également de déterminer une plage raisonnable en fonction des scénarios d’application spécifiques et des normes nationales. Une résistance de mise à la terre trop faible peut également entraîner des investissements inutiles.
Dans quelles circonstances un test de résistance de mise à la terre est-il nécessaire ? Un test de résistance de mise à la terre est requis pour les installations électriques nouvellement construites ou rénovées, lors de l’entretien régulier des sous-stations, avant les saisons orageuses et après des accidents électriques.
Puis-je mesurer directement la résistance de mise à la terre avec un multimètre ? Les multimètres ordinaires ne disposent pas d’une fonction spécifique de mesure de la résistance de mise à la terre, et la précision de leurs résultats de mesure ne peut être garantie. C’est pourquoi un testeur dédié à la résistance de mise à la terre du sol est généralement nécessaire.
Comment améliorer la conductivité du sol ? Cela peut être réalisé en augmentant la teneur en humidité du sol, en appliquant des additifs conducteurs (tels que des particules de charbon de bois, du graphite, etc.) ou en utilisant des agents réducteurs de frottement professionnels.
