Bobinage sur mesure de bobines à noyau d'air : guide à l'intention des ingénieurs et des acheteurs

Les bobines à noyau d'air sur mesure sont très demandées dans l'industrie de l'électronique haute fréquence, où les pertes de signal sont minimes et où l'efficacité et la précision du comportement électromagnétique sont très élevées. Contrairement aux bobines à noyau de ferrite ou de fer, la bobine à noyau d'air contient de l'air, qui constitue le matériau magnétique du noyau de la bobine.
Le choix d’un fabricant de bobines à noyau d’air sur mesure est une décision importante pour les ingénieurs et les acheteurs, qui doivent s’assurer que la bobine respecte les valeurs requises en matière d’inductance, de résistance, de dimensions, de puissance nominale et de fiabilité. Dans ce guide, nous décrirons le processus de bobinage des bobines à noyau d’air sur mesure et expliquerons comment choisir un fournisseur. _

Chapitre 1 : Qu’est-ce qu’une bobine à noyau d’air sur mesure ?
Bobine à noyau d’air sur mesure Une bobine à noyau d’air sur mesure est un type de composant électromagnétique formé par l’enroulement d’un fil de cuivre isolé selon une forme donnée, sans noyau magnétique. Le champ magnétique est généré par le courant traversant l’enroulement.
Comme la bobine à noyau d’air ne comporte ni noyau en fer ni noyau en ferrite, elle présente les propriétés suivantes :
FAIBLES PERTES MAGNÉTIQUES
Performances à haute fréquence : excellentes
Stabilité de l’inductance
Absence de saturation
Linéarité élevée.
Conception légère
Les bobines à noyau d’air sur mesure sont généralement conçues selon les exigences du client, telles que :
Valeur d’inductance (mH, uH)
Fréquence de fonctionnement
Diamètre du fil
Diamètre de la bobine
Nombre de spires
Intensité nominale
Résistance
Méthode de montage

Chapitre 2 : Comment fonctionnent les bobines à noyau d’air ?
Pour fabriquer une bobine à noyau d’air, le fil de cuivre est soigneusement enroulé selon une forme de bobine calculée.
Les étapes de base de l’enroulement d’une bobine à noyau d’air sont les suivantes :
1. Calcul de la bobine
Avant le processus de fabrication, les ingénieurs doivent calculer les paramètres nécessaires de la bobine :
2. Inductance.
Nombre de spires
Diamètre de la bobine
Section du fil
Pas des spires
Courant de fonctionnement
L’inductance est principalement définie par les paramètres suivants :
Nombre de spires
Longueur de la bobine
Pas de l'enroulement
Diamètre de la bobine
La précision du calcul garantit le respect des exigences électriques de la future bobine.

2. Choix du fil de cuivre
Le fil de cuivre est un paramètre essentiel au bon fonctionnement de la bobine.
Il existe plusieurs options de fil de cuivre :
Fil de cuivre émaillé
Ce fil est souvent utilisé dans les cas suivants :
Excellente isolation
Résistance aux hautes températures
Capacité d’enroulement
Fil Litz
Applications haute fréquence en raison des avantages suivants du fil :
Pertes par effet de peau réduites.
Résistance alternative réduite
Pertes d’énergie réduites
Matériaux de fil spéciaux.
Ce type de fil est nécessaire dans certaines applications :
Câbles haute température
Fil auto-soudant
Revêtements isolants spéciaux

3. Bobinage de précision
Le fil de cuivre est bobiné selon la forme souhaitée de la bobine à l’aide de machines de bobinage automatisées.
Contrôle du processus d’enroulement :
Tension du fil
Nombre de spires
Précision du pas.
Diamètre de la bobine
Organisation des couches
Un contrôle précis du processus d’enroulement est nécessaire pour produire des bobines à noyau d’air sur mesure hautement performantes.

4. Fixations et protection de la bobine
Une fois la bobine enroulée, certaines procédures supplémentaires doivent être effectuées :
Procédure de collage
Revêtement époxy
Durcissement à chaud
Boîtier (protection)
Bornes pour l’installation
Ces procédures améliorent :
La résistance mécanique
La résistance aux vibrations
La fiabilité à long terme

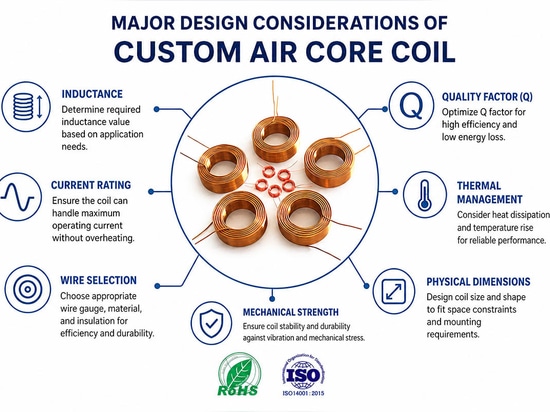

Chapitre 3 : Principaux critères de conception d’une bobine à noyau d’air sur mesure
Il existe plusieurs paramètres importants de la bobine auxquels les ingénieurs doivent prêter attention lors de la conception d’une bobine à noyau d’air sur mesure.
1. Valeur d’inductance
La valeur d’inductance est le paramètre le plus critique.
Une inductance accrue nécessite généralement :
Un plus grand nombre de spires
Une bobine de plus grande taille
Une longueur d’enroulement plus importante
La conception doit tenir compte des exigences en matière d’inductance compte tenu des contraintes physiques.

2. Nombre de spires
Les bobines à noyau d'air sont particulièrement adaptées aux applications à haute fréquence.
Les applications typiques sont les suivantes :
Circuits RF
Systèmes de charge inductifs
Équipements de communication
Capteurs
Oscillateurs.
La géométrie de la bobine est un facteur critique aux hautes fréquences.
3. Dimensions et géométrie de la bobine
Plusieurs formes de bobines peuvent être réalisées pour les bobines à noyau d'air sur mesure :
Boucles circulaires
Bobines en spirale
Bobines cylindriques
Bobines plates
Bobinage multicouche
La forme dépend :
L’emplacement d’installation
Les exigences en matière de champ magnétique
L’environnement d’application
4. Capacité de transport de courant
Le diamètre du fil définit la valeur du courant maximal.
Un diamètre plus important offre :
Une résistance moindre
Une capacité de transport de courant plus élevée
Un échauffement moindre
Les ingénieurs doivent définir :
Courant électrique continu
Courant maximal
Cycle de service
Limites d’élévation de température

Chapitre 4 : Avantages du bobinage sur mesure des bobines à noyau d’air
1. Meilleure réponse en haute fréquence
Les bobines à noyau d’air sont adaptées aux applications à haute fréquence en raison de l’absence de pertes dans le noyau magnétique.
2. Absence de saturation magnétique
Les bobines à noyau d’air ne subissent pas de saturation magnétique dans un champ magnétique intense, contrairement aux bobines à noyau de ferrite ou de fer.
3. Grande polyvalence de conception
Le fabricant sur mesure peut ajuster :
Les dimensions de la forme
Le type de fil
L’inductance
Les bornes afin de répondre aux exigences spécifiques de l’application.
4. Propriétés électriques fiables
Les bobines à noyau d'air sont fiables grâce à leurs propriétés électriques stables, quel que soit le matériau du noyau.

Chapitre 5 : Applications des bobines à noyau d'air sur mesure
Les bobines à noyau d'air sur mesure sont largement utilisées dans de nombreux secteurs industriels.
1. Technologies de recharge sans fil
Les bobines à noyau d'air sont utilisées dans les applications suivantes :
Transmission de puissance
Socles de recharge
Dispositifs de transfert d’énergie
2. Équipements RF et de communication
Utilisation des bobines à noyau d’air :
Antennes
Filtres de signal
Circuits de fréquence
3. Dispositifs médicaux
Utilisation des bobines à noyau d’air :
Capteurs médicaux
Dispositifs d’imagerie
Systèmes de détection
4. Systèmes de contrôle industriels
Utilisation des bobines à noyau d'air :
Capteurs
Dispositifs électromagnétiques
Unités de contrôle .
5. Électronique automobile
Utilisation des bobines à noyau d'air dans :
Systèmes de recharge de véhicules électriques
Systèmes de gestion de batterie
Capteurs automobiles

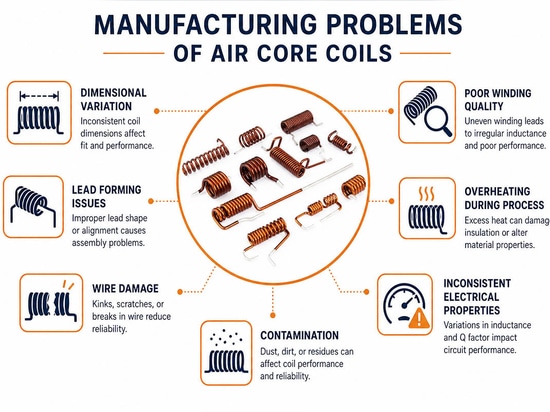

Chapitre 6 : Problèmes de fabrication des bobines à noyau d'air
1. Maintien de la précision de l'inductance
De légères variations des paramètres suivants peuvent affecter la valeur de l'inductance :
Espacement des fils
Diamètre de la bobine
Nombre de spires
Un contrôle rigoureux du processus de fabrication est nécessaire.
2. Contrôle de la tension du fil
Une tension incorrecte du fil entraîne :
Un enroulement irrégulier
Une déformation de la bobine
Une altération des paramètres électriques
Le contrôle qualité du processus est assuré par une installation d’enroulement professionnelle.

3. Régulation de la température
L’échauffement de la bobine dépend des facteurs suivants :
L'intensité du courant
La résistance du fil
L'environnement de fonctionnement
Les essais thermiques sont indispensables pour les applications à haute puissance.

Chapitre 7 : Comment choisir un fabricant de bobines à noyau d'air sur mesure ?
Il existe plusieurs critères importants que les ingénieurs et les acheteurs doivent prendre en compte lors du choix d'un fabricant de bobines à noyau d'air sur mesure :
1. Capacités de conception
Un fabricant adapté doit proposer les services suivants :
Assistance à la conception de bobines
Simulations électriques
Réalisation de prototypes
Recommandations techniques
2. Équipements de production
La préférence est donnée aux fournisseurs disposant des équipements suivants :
Machine à bobiner automatique
Équipements de test de haute précision
Systèmes de contrôle qualité
3. Capacités de test
Les essais importants sont les suivants :
Essai d’inductance
Mesure de la résistance
Essai d’isolation
Essai d’élévation de température
Essai de fiabilité
4. Expérience en matière de personnalisation
Un fournisseur de confiance doit apporter son soutien dans les domaines suivants :
Production en petites séries
Échantillons techniques
Production en série
Exigences particulières.

Chapitre 8 : Liste de contrôle de l’acheteur pour les projets de bobines à noyau d’air sur mesure
Le choix du bon fournisseur de bobines à noyau d’air sur mesure est essentiel pour garantir le bon fonctionnement et la fiabilité des produits. L’acheteur doit avoir préparé certaines exigences techniques et vérifier les capacités d’ingénierie du fournisseur avant de prendre une décision quant à une éventuelle collaboration.

Tout d’abord, les acheteurs doivent comprendre quels paramètres électriques doivent être pris en compte. En particulier, la valeur d’inductance, la fréquence de fonctionnement, la résistance, l’intensité nominale et les exigences en matière de tension comptent parmi les paramètres les plus courants. Ils ont un impact significatif sur les performances des bobines et doivent être vérifiés dès la phase de conception.

Les acheteurs doivent également tenir compte des exigences mécaniques. Celles-ci peuvent inclure les dimensions de la bobine, la structure de son enroulement, le type de fil, la conception des bornes et l’espace disponible pour l’installation.

De plus, le fournisseur doit disposer d’une certaine capacité de personnalisation. Cela signifie qu’un fabricant professionnel de bobines à noyau d’air sur mesure doit apporter son aide en matière de conception, de prototypage, d’optimisation technique et de production en série.

Le contrôle qualité doit également être pris en compte. Il est nécessaire de vérifier si le fournisseur propose, parmi ses activités, des tests d’inductance, des mesures de résistance, des tests d’isolation, des tests d’élévation de température et des vérifications de fiabilité.

Par ailleurs, les acheteurs doivent vérifier la capacité de production, les délais de livraison, la quantité minimale de commande et la structure des coûts du fournisseur avant toute collaboration. Le fournisseur doit être capable de produire aussi bien des prototypes que des volumes importants de produits.

Enfin, l’acheteur doit évaluer l’expérience du fabricant dans le secteur, ses capacités de communication et son assistance technique.

Avant l’achat, l’acheteur doit clarifier les informations suivantes :
✓ Valeur d’inductance requise
✓ Fréquence de fonctionnement
✓ Courant maximal
✓ Dimensions de la bobine
✓ Spécifications du fil
✓ Exigences en matière de température
✓ Quantité à produire
✓ Exigences en matière de tests
✓ Calendrier de livraison
Des spécifications bien définies permettent d’éviter les modifications de conception et les retards de production.

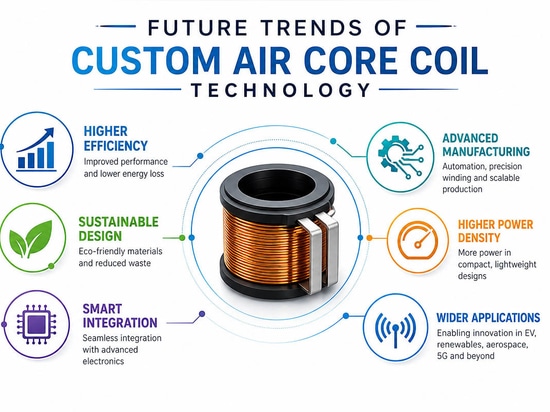

Chapitre 9 : Tendances futures de la technologie des bobines à noyau d’air sur mesure
De plus, il est fort probable que la demande en bobines à noyau d’air sur mesure augmente considérablement en raison de la tendance des appareils électroniques à devenir plus compacts et plus efficaces en termes de consommation d’énergie. Les orientations futures des bobines à noyau d’air sur mesure devraient viser à garantir de meilleures propriétés électriques tout en minimisant leur taille et leur coût.

Premièrement, l’une des principales tendances dans le développement des bobines à noyau d’air sera leur application dans les domaines de la transmission d’énergie sans fil à haute fréquence, des communications 5G, de l’Internet des objets et des capteurs. La fréquence de fonctionnement augmentant dans ce domaine, il sera nécessaire de mettre au point de nouvelles techniques de bobinage ainsi que des combinaisons de matériaux innovantes afin de garantir une inductance stable et de réduire les pertes d’énergie.

Deuxièmement, une autre tendance majeure sera la miniaturisation et la personnalisation des bobines. Il sera en effet nécessaire de développer des bobines à noyau d’air plus compactes et plus puissantes destinées à l’électronique portable, à la médecine, à l’industrie automobile et aux semi-conducteurs.

Troisièmement, les propriétés thermiques des bobines à noyau d’air sur mesure constitueront un autre aspect crucial, notamment compte tenu de la nécessité de supporter des charges de courant plus élevées et d’assurer un fonctionnement continu des bobines.

Enfin, les technologies de fabrication intelligente et de contrôle qualité offriront des moyens supplémentaires d’accroître l’efficacité du processus de production grâce à des inspections en temps réel et à des tests automatiques.

Ainsi, en tant que composants essentiels des systèmes électroniques de nouvelle génération, les bobines à noyau d’air sur mesure permettront de fournir des solutions électromagnétiques fiables et efficaces.

Chapitre 10 : Bobinage de bobines à noyau d’air sur mesure - FAQ
1. Qu’est-ce qu’une bobine à noyau d’air ?
Une bobine à noyau d’air sur mesure est une bobine à enroulement spécial sans noyau magnétique ; le matériau du noyau est l’air, et elle présente une inductance stable ainsi que de bonnes performances à haute fréquence.
2. Quels matériaux sont utilisés pour les bobines à noyau d’air ?
La plupart des bobines à noyau d’air sont fabriquées à partir de fil de cuivre émaillé, de fil Litz ou de fil de cuivre spécial haute température.
3. Pourquoi choisir une bobine à noyau d’air plutôt qu’une bobine à noyau de ferrite ?
Les bobines à noyau d’air présentent des pertes plus faibles, de meilleures performances à haute fréquence et ne souffrent pas de saturation magnétique.
4. Les bobines à noyau d'air peuvent-elles être fabriquées sur mesure ?
Oui. La taille, la forme, l'inductance, le type de fil et les paramètres électriques peuvent être adaptés selon les spécifications du client.
5. Dans quels secteurs les bobines à noyau d'air sur mesure sont-elles utilisées ?
Elles sont largement utilisées dans l'électronique automobile, les appareils médicaux, les équipements RF, la recharge sans fil et les systèmes industriels.
6. Comment tester la qualité d’une bobine à noyau d’air ?
Les tests habituels comprennent la mesure de l’inductance, le test de résistance, le test d’isolation et le test d’élévation de température.
7. Qu’est-ce qui détermine l’inductance d’une bobine à noyau d’air ?
Les principaux facteurs sont le nombre de spires, le diamètre de la bobine, la longueur de l’enroulement, le pas du fil et la géométrie de la bobine.
8. Combien de temps faut-il pour fabriquer une bobine à noyau d’air sur mesure ?
Le délai de production du prototype dépend de la complexité de la conception, mais il faut généralement compter plusieurs semaines pour le développement, la production et les essais du prototype.

Chapitre 11 : Conclusion
Les bobines à noyau d'air sur mesure offrent d'excellentes performances en termes de stabilité à haute fréquence, de faibles pertes et de flexibilité dans les applications de conception électromagnétique. Connaître le processus d'enroulement, les exigences de conception et les capacités des fournisseurs aide les ingénieurs et les acheteurs à faire le bon choix.
Choisir un fabricant expérimenté de bobines à noyau d'air sur mesure permet de garantir une haute qualité et des performances fiables du produit, du développement du prototype à la production en série.
