5 Causes de la détérioration de la lentille optique sous la surface lors du découpage

{{{sourceTextContent.subTitle}}}

5 Causes de la détérioration de la lentille optique sous la surface lors du découpage

{{{sourceTextContent.description}}}

Dans la fabrication de lentilles optiques de haute précision, l'intégrité de la surface et de la sous-surface de la lentille est essentielle. L'un des défauts les plus cachés et pourtant les plus importants est l'endommagement de la sous-surface des lentilles optiques, qui se produit lors de la découpe. Ce type de dommage n'est pas visible à l'œil nu ou avec les outils d'inspection conventionnels, mais il peut dégrader les performances optiques, réduire la résistance et augmenter les coûts de polissage.

La compréhension des principales causes de dommages sous la surface lors de la découpe permet aux ingénieurs de mettre en œuvre des stratégies qui réduisent les défauts, améliorent la qualité des lentilles et renforcent la fiabilité à long terme. Cet article explore cinq causes principales de dommages sous la surface des lentilles optiques et présente des méthodes pratiques d'atténuation.

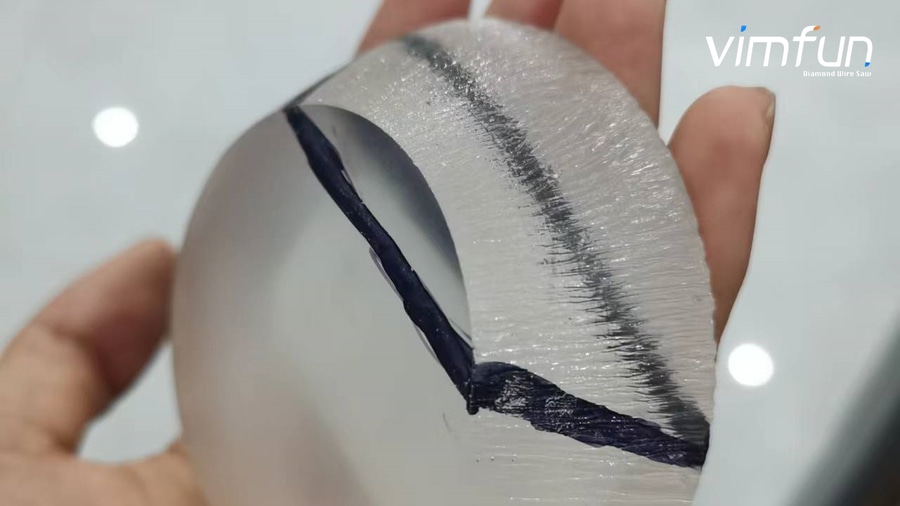

dommages sous la surface lentille optique
Capture d'écran
1. Contraintes mécaniques dues aux forces de coupe
Au cours du processus de coupe, les forces mécaniques exercées par l'outil ou le fil créent des contraintes sous la surface. Dans les matériaux optiques fragiles, ces contraintes peuvent générer des microfissures radiales et latérales qui se propagent sous la surface nominale, entraînant des dommages sous la surface.

Remarque technique : des vitesses d'avance élevées ou un mauvais engagement de l'outil amplifient les fissures induites par les contraintes. Un contrôle optimal de l'avance, de la tension du fil et de la vitesse de coupe est essentiel pour limiter les dommages.

2. Effets thermiques et accumulation de chaleur
La coupe à grande vitesse génère une chaleur localisée, en particulier dans les matériaux tels que le BK7, la silice fondue ou le germanium. Les gradients thermiques créent des zones de tension, contribuant à la déformation irréversible de la surface et à l'apparition de microfissures.

Exemple de contrôle des paramètres :

Vitesse du fil : jusqu'à 80 m/s
Tension du fil : 150-250 N
Le maintien d'une vitesse et d'un refroidissement appropriés permet d'éviter les contraintes thermiques excessives et de réduire les défauts sous la surface.

Référence : Manuel ASM sur la caractérisation des matériaux
https://www.asminternational.org/materials-resources/complex-materials-handbook

3. Usure des outils et dégradation des abrasifs
Les outils de coupe ou les fils diamantés abrasifs usés génèrent des forces inégales, produisant des conditions de coupe instables. Cette irrégularité augmente l'indentation localisée, ce qui entraîne des microfissures sous la surface.

Atténuation : L'inspection régulière des outils, le remplacement des fils usés et l'utilisation d'abrasifs de qualité constante réduisent le risque de dommages sous la surface.

4. Propriétés des matériaux fragiles
Les matériaux optiques sont souvent des substrats à faible résistance à la rupture. Pendant la coupe, même des perturbations mineures peuvent induire des fissures sous la surface. Cela est particulièrement vrai pour les matériaux infrarouges tels que le germanium et le séléniure de zinc, qui sont très sensibles aux contraintes mécaniques et thermiques.

Référence : ISO 25178 - Texture de la surface
https://www.iso.org/standard/52075.html

5. Détection et surveillance du processus inadéquates
Les dommages sous la surface passent souvent inaperçus parce que l'inspection visuelle et les profilomètres conventionnels ne peuvent pas détecter les défauts sous la surface. L'absence de contrôle en temps réel du processus permet aux microfissures de se former et de se propager, ce qui augmente le temps de polissage et la perte de matériau à un stade ultérieur de la production.

Techniques de détection avancées :

Tomographie par cohérence optique (OCT)
C-Scan ultrasonique
Tomographie informatisée aux rayons X (CT)
Ces méthodes fournissent une imagerie résolue en profondeur pour détecter et atténuer les dommages sous la surface avant le polissage final.

Effets sur les performances optiques
Même s'ils sont invisibles au départ, les dommages sous la surface affectent les performances :

La diffusion de la lumière réduit la fonction de transfert de modulation (MTF).
La résistance mécanique diminue, ce qui augmente le risque de défaillance.
Un polissage excessif est nécessaire pour éliminer les défauts cachés, ce qui augmente les coûts.
La fiabilité à long terme est compromise par les cycles thermiques ou les contraintes mécaniques.
Stratégies d'atténuation
Pour minimiser les dommages sous la surface des lentilles optiques, les fabricants doivent

Optimiser les paramètres de coupe : vitesse d'avance, vitesse, tension du fil.
Utiliser des abrasifs diamantés de haute qualité avec une granulométrie appropriée.
Utiliser un usinage en plusieurs étapes : coupe grossière suivie d'une finition fine.
Incorporer un polissage tenant compte de la sous-surface : CMP ou finition magnétorhéologique.
Surveillance en temps réel : capteurs de vibrations, de force et de température.
Applications industrielles
Les dommages sous la surface sont critiques dans les industries nécessitant des optiques de haute précision :

Lentilles de lithographie de semi-conducteurs
Optique pour l'aérospatiale et la défense
Microscopie de haute précision
Lentilles d'imagerie infrarouge
Composants optiques AR/VR
La réduction des dommages sous la surface améliore le rendement, la qualité et la longévité des systèmes optiques.

Conclusion
Principaux enseignements :

Les contraintes mécaniques et les forces de coupe sont les principaux facteurs de détérioration.
Les effets thermiques génèrent des microfissures sous les surfaces.
L'usure de l'outil et la qualité de l'abrasif affectent directement l'intégrité de la sous-surface.
La fragilité du matériau amplifie les défauts induits par la coupe.
Les limites de la détection permettent aux défauts cachés de persister, ce qui augmente les coûts et réduit la fiabilité.
En comprenant et en contrôlant ces facteurs, les fabricants peuvent réduire de manière significative les dommages sous la surface des lentilles optiques, en améliorant la qualité, en réduisant les déchets et en prolongeant la durée de vie des composants optiques.
