Les dernières techniques de taille des saphirs

{{{sourceTextContent.subTitle}}}

Évaluation de la performance des scies à fil diamanté sans fin

{{{sourceTextContent.description}}}

Résumé
Le saphir est un matériau de grande valeur dans diverses industries en raison de ses propriétés uniques, notamment sa dureté exceptionnelle, sa stabilité chimique et sa transparence optique. Toutefois, ces mêmes propriétés posent des défis importants en matière de traitement et de découpe. Cet article examine les techniques avancées de découpe du saphir, en mettant l'accent sur les performances de la scie à fil diamanté sans fin. Nous avons mené une expérience pour évaluer l'efficacité de la scie à fil diamanté sans fin dans la découpe d'une tige de saphir de 50 mm de diamètre en plaquettes de 5,3 mm d'épaisseur. L'étude compare les résultats avec les méthodes de coupe traditionnelles, en soulignant les avantages en termes de qualité de surface, d'efficacité de coupe et d'intégrité du matériau.

1. Introduction
Le saphir (AlO) est un matériau largement utilisé dans les secteurs de l'optoélectronique, de l'aérospatiale et des semi-conducteurs en raison de son excellente stabilité thermique, de sa résistance mécanique et de sa large plage de transmission de l'ultraviolet à l'infrarouge. La découpe du saphir est difficile en raison de sa dureté (dureté Mohs 9), ce qui nécessite l'utilisation d'outils diamantés. Les méthodes traditionnelles, telles que les scies circulaires à lame diamantée et les scies à fil diamanté conventionnelles, présentent plusieurs inconvénients, notamment une faible efficacité, une qualité de surface médiocre et un risque de microfissuration. Dans cette étude, nous présentons la scie à fil diamanté sans fin comme une alternative permettant de surmonter ces limitations et d'améliorer la qualité globale de la production de plaquettes de saphir.

2. Techniques traditionnelles de découpe du saphir
Les méthodes traditionnelles de découpe du saphir impliquent l'utilisation de scies circulaires à lame diamantée et de scies à fil diamanté conventionnelles. Les scies circulaires à lame de diamant, bien qu'efficaces pour la coupe grossière, ont tendance à générer une chaleur excessive due à la friction, ce qui entraîne des contraintes thermiques et des microfissures. En outre, la finition de la surface est généralement médiocre et nécessite d'autres étapes de traitement pour obtenir la qualité souhaitée. Les scies à fil diamanté conventionnelles, qui utilisent un mouvement alternatif, laissent souvent des marques de fil visibles sur la surface, ce qui nécessite des étapes de polissage supplémentaires. En outre, le mouvement de va-et-vient réduit la vitesse et l'efficacité globales de la coupe, ce qui fait que le processus prend plus de temps.

3. Scie à câble diamanté sans fin : méthodologie
La scie à câble diamanté sans fin représente une avancée significative dans la technologie de découpe du saphir. Elle utilise une boucle continue de fil diamanté, qui se déplace dans une seule direction tout au long du processus de coupe. Cela permet d'obtenir une vitesse de coupe constante et de réduire considérablement l'apparition de marques de fil, ce qui améliore la qualité de la surface et minimise la perte de matériau.

3.1 Dispositif expérimental

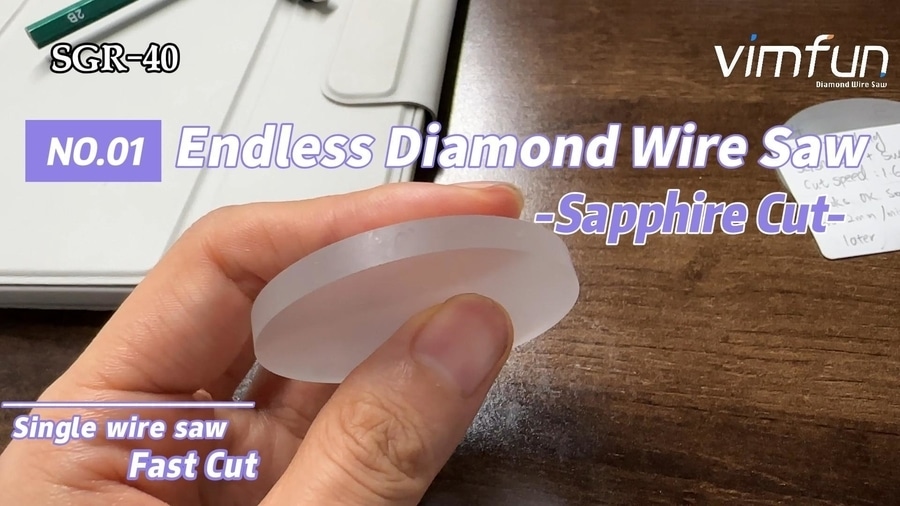

L'expérience de découpe a porté sur une tige de saphir de 50 mm de diamètre, qui a été découpée en tranches de 5,3 mm d'épaisseur. La scie à fil diamanté sans fin a fonctionné à une vitesse de 5 m/s pour équilibrer l'efficacité et la précision. Une vitesse d'avance de 2 mm/min a été utilisée pour s'assurer que le processus de coupe évite les microfissures et maintient une grande précision dimensionnelle.

3.2 Paramètres de coupe
Vitesse du fil : 35 m/s
Vitesse d'avance : 2 mm/min
Temps de coupe : 30 minutes par tranche
Système de refroidissement : Un liquide de refroidissement à base d'huile a été utilisé pour dissiper la chaleur générée pendant le processus de coupe et pour éviter l'accumulation de contraintes thermiques.
Modèle de machine : SGR40
4. Résultats et analyse
Les résultats de l'expérience ont démontré les performances supérieures de la scie à câble diamanté sans fin par rapport aux méthodes de coupe traditionnelles :

Qualité de la surface : La surface de coupe obtenue avec la scie à câble diamanté sans fin était exceptionnellement lisse, sans marques de fil visibles. Il s'agit d'une amélioration significative par rapport aux surfaces produites par les scies à câble diamanté conventionnelles, qui nécessitent souvent un polissage supplémentaire.
Efficacité de la coupe : Le temps nécessaire pour découper chaque plaquette était d'environ 30 minutes, ce qui, bien que plus lent que la découpe brute avec une lame diamantée, a permis d'obtenir une qualité de surface nettement supérieure et de minimiser les besoins de post-traitement.
Intégrité du matériau : Les paramètres de coupe contrôlés ont permis de s'assurer que les plaquettes étaient exemptes de microfissures et de contraintes internes, ce qui est crucial pour les applications dans l'optoélectronique et les semi-conducteurs où même des défauts mineurs peuvent compromettre les performances.
5. Comparaison avec les méthodes traditionnelles
Par rapport aux scies circulaires à lame diamantée traditionnelles et aux scies à câble diamanté à mouvement alternatif, la scie à câble diamanté sans fin offre plusieurs avantages clés :

Vitesse de coupe constante : la conception en boucle continue élimine le besoin d'inverser le mouvement, ce qui permet une coupe plus constante et une meilleure qualité de surface.
Réduction de la production de chaleur : La combinaison d'une vitesse de fil optimisée et d'un refroidissement efficace réduit considérablement la production de chaleur, minimisant ainsi le stress thermique et le risque associé de microfissures.
Amélioration de l'état de surface : L'absence de marques de fil et la finition lisse produite par la scie à câble diamanté sans fin réduisent ou éliminent la nécessité d'un post-traitement coûteux et fastidieux.
6. Applications des plaquettes de saphir
Les plaquettes de saphir de 5,3 mm d'épaisseur produites dans le cadre de cette expérience conviennent parfaitement à une série d'applications avancées, notamment :

Composants optiques : L'excellente clarté optique et la résistance thermique du saphir rendent ces plaquettes idéales pour les hublots à haute température et les fenêtres de laser.
Substrats pour semi-conducteurs : Le saphir est fréquemment utilisé comme substrat dans la technologie du silicium sur saphir (SOS), qui est employée dans les applications RF pour améliorer les performances des appareils.
Dispositifs optoélectroniques : La transparence du saphir dans le spectre UV à IR le rend très utile pour la production de LED et d'autres composants optoélectroniques.
7. Conclusion
L'expérience a montré que la scie à fil diamanté sans fin est un outil très efficace pour couper le saphir, offrant des améliorations significatives en termes de qualité de surface, d'efficacité et d'intégrité des matériaux par rapport aux méthodes traditionnelles. La capacité à produire des plaquettes de saphir de haute qualité avec un minimum de défauts est essentielle pour les industries qui dépendent des propriétés uniques du saphir. Alors que la demande de saphir continue de croître dans les technologies de pointe, la scie à câble diamanté sans fin constitue une solution fiable et efficace pour traiter ce matériau difficile.

8. Travaux futurs
Les recherches futures se concentreront sur l'optimisation des paramètres de coupe afin d'améliorer l'efficacité et de réduire le temps de coupe. En outre, des expériences impliquant des tiges de saphir de plus grand diamètre et différentes épaisseurs de plaquettes seront menées pour évaluer l'évolutivité de la technologie de la scie à câble diamanté sans fin pour les applications industrielles.
