Calcul fiable du taux de fuite et surveillance de la pression dans les systèmes sous vide

{{{sourceTextContent.subTitle}}}

Mesure du taux de montée pour les essais d'étanchéité des systèmes sous vide

{{{sourceTextContent.description}}}

Des conditions de vide stables sont indispensables pour garantir la reproductibilité des procédés dans l’industrie et la recherche. Même les fuites les plus infimes ou les dégazages liés aux matériaux peuvent entraîner une instabilité des procédés, une perte de qualité ou une augmentation de la consommation d’énergie.

Un calcul précis du débit de fuite et une surveillance continue de la pression sont donc essentiels pour garantir des procédés sous vide sûrs, stables et rentables.

Mesure de la vitesse de montée de pression pour les essais d’étanchéité des systèmes sous vide
Les fuites provoquent des variations de pression incontrôlées qui peuvent nuire à la stabilité et à la reproductibilité des conditions de processus. En particulier dans les plages de vide grossier et fin, la mesure de la vitesse de montée de pression permet une détection simple et fiable des variations de pression les plus infimes, ce qui permet d’identifier les fuites avec un haut degré de certitude.

Facteurs importants outre la précision de mesure :

- Grande stabilité à long terme
- Évaluation aisée des données
- Options d’application flexibles
- Utilisation fiable dans les domaines de l’exploitation, de la maintenance et de la recherche

Une technologie de mesure compacte pour des applications polyvalentes

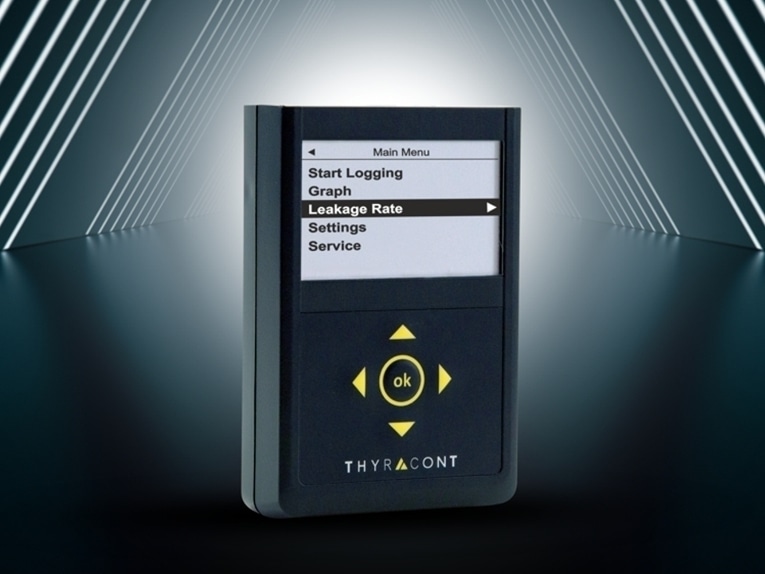

Le VD850 est un vacuomètre compact mesurant la pression absolue et relative sur une large plage de mesure, à l’aide d’un capteur combiné piézoélectrique/Pirani. Il fournit des résultats de mesure précis aussi bien dans les plages de vide grossier que de vide fin.

Les applications typiques comprennent :

- Essais initiaux et inspections régulières des chambres à vide, des processus d’évacuation et des systèmes de production
- Enregistrement à long terme des données de mesure via l’enregistreur de données intégré doté d’une fonction d’exportation
- Calcul du débit de fuite directement sur l’appareil via la mesure de la vitesse de montée en pression

Comment fonctionne le calcul du débit de fuite via la mesure de la vitesse de montée en pression ?

La mesure de la vitesse de montée en pression est une méthode éprouvée pour déterminer le débit de fuite intégral :

- Évacuation de la chambre à vide jusqu’à la pression finale cible
- Isolation du système de pompage
- Mesure de l’augmentation de pression au sein du volume étanche

La pente de la courbe de pression est utilisée pour déterminer le débit de fuite intégral. Pour obtenir des résultats précis, le volume de la chambre ou du système doit être connu aussi précisément que possible.

Où le calcul du taux de fuite est-il utilisé dans la pratique ?
Les domaines d’application typiques comprennent les cuves et systèmes sous vide utilisés dans :

- La technologie des couches minces
- L’ingénierie des procédés chimiques
- La recherche et le développement
- Production et assurance qualité
- Service et maintenance

Exemple pratique
Un fabricant de systèmes à couche mince et de distillation effectue des mesures d’augmentation de pression à l’aide du VD850 sur des systèmes de laboratoire et pilotes dont les volumes vont de 50 litres à 50 m³, afin de vérifier le respect des exigences définies en matière de débit de fuite et de pression finale.

Conclusion : une fiabilité accrue des processus grâce à une technologie de mesure du vide précise
Un calcul fiable du taux de fuite stabilise les processus, réduit la consommation d’énergie et augmente la disponibilité des systèmes. Les solutions de mesure compactes avec évaluation intégrée des données constituent un moyen économique et pratique de surveiller les systèmes de vide modernes.
