Set de ventouses VS : bridage flexible et économique sans dispositifs complexes

Vacuum et film adhésif combinés – pour une fixation sûre des pièces plates et minces en métal et en plastique

Quiconque souhaite fixer des pièces rapidement, en toute sécurité et sans déformation est confronté à un défi souvent sous-estimé : les dispositifs de bridage conventionnels sont coûteux, complexes à mettre en place et souvent pas assez flexibles pour des géométries de pièces changeantes. Notamment pour les pièces plates et minces en métal ou en plastique, ainsi que pour les petits composants, les systèmes de bridage mécaniques atteignent régulièrement leurs limites. Le set de ventouses VS de Spreitzer offre ici une entrée directe et économique dans la technique de bridage par le vide.

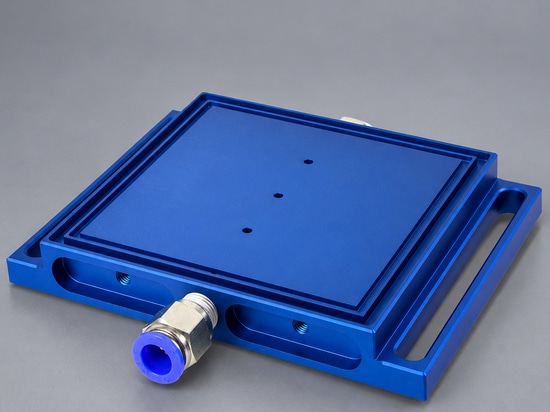

La base du système est la combinaison du vide et du film adhésif : cette association permet des forces de maintien extrêmement élevées lorsque nécessaire, bien au-delà de ce que le bridage par le vide seul peut atteindre. Les ventouses en aluminium moulé peuvent être positionnées de manière flexible sur différentes tables de machines et connectées entre elles, ce qui permet de fixer de manière sûre et précise même les pièces de grande surface. Pour les petits composants, chacune des quatre ventouses peut également être utilisée séparément.

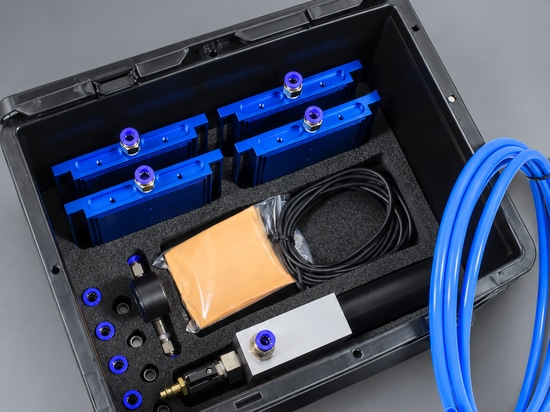

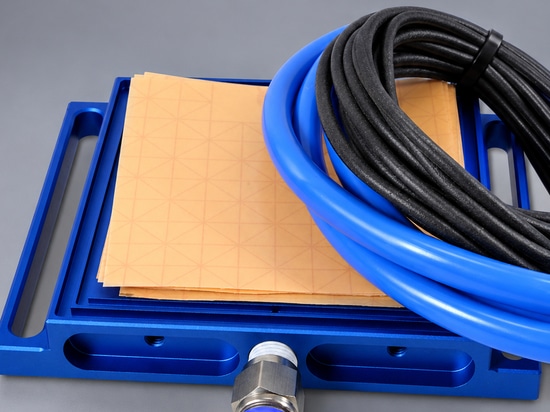

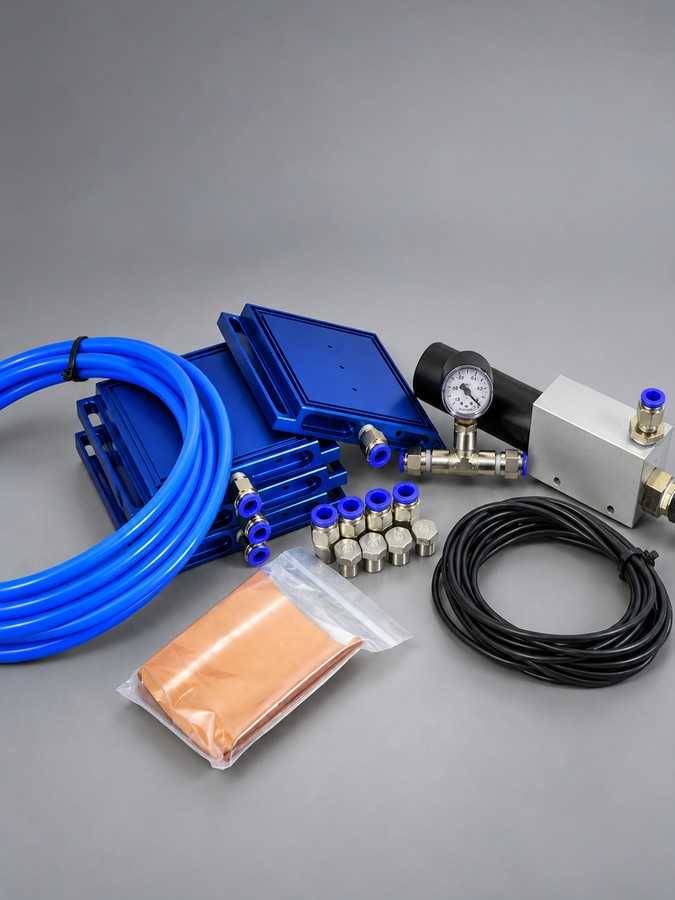

Un avantage pratique décisif du set est le générateur de vide Venturi fourni : il assure de manière fiable la dépression nécessaire entre la pièce et la ventouse, sans nécessiter de pompe à vide externe. Le set est donc immédiatement prêt à l’emploi et ne nécessite aucune infrastructure supplémentaire sur la table de la machine. La fourniture du set comprend quatre ventouses, un générateur de vide Venturi, un cordon d’étanchéité, un film adhésif et un tuyau à vide.

En termes de qualité de fabrication, deux versions sont disponibles : les ventouses avec des surfaces fonctionnelles fraisées de précision atteignent un parallélisme de 0,02/100 mm, tandis que la version avec des surfaces fonctionnelles rectifiées atteint 0,007/100 mm. Le niveau de précision supérieur convient particulièrement aux tâches de mesure exigeantes dans lesquelles la précision de positionnement de la pièce influence directement le résultat de mesure.

Le domaine d’application du set de ventouses VS couvre la métrologie et la technique de contrôle ainsi que les tâches d’usinage légères. Développé et fabriqué par Spreitzer à Rottweil, le set VS complète le programme de technique de bridage par le vide de l’entreprise en tant que solution d’entrée flexible et simple pour les entreprises de fabrication qui ne nécessitent pas de solutions spéciales complexes.
