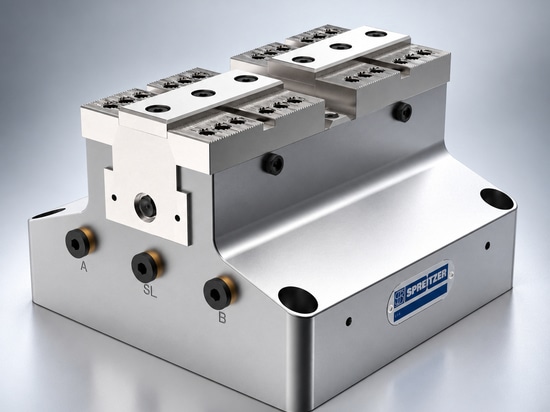

Étau de centrage pneumatique PZS² : bridage précis et prêt pour l'automatisation en grande série

Conception compacte, haute précision de répétition et actionnement pneumatique créent des conditions stables pour les processus d'usinage automatisés

Les processus de fabrication automatisés imposent aux systèmes de bridage des exigences différentes de celles des cellules d'usinage à commande manuelle. Des temps de cycle courts, un positionnement reproductible des pièces et la compatibilité avec les robots de chargement ne sont pas des caractéristiques optionnelles, mais des conditions fondamentales pour une production en grande série économique. L'étau de centrage pneumatique PZS² de Spreitzer a été développé de manière cohérente pour répondre précisément à ces exigences : en tant que système de bridage compact et prêt pour l'automatisation, offrant une haute précision de centrage et de répétition ainsi qu'une grande force de serrage.

L'actionnement pneumatique du PZS² permet des temps de serrage courts et autorise l'automatisation complète du processus de serrage grâce à l'utilisation de robots industriels de chargement. La précision de centrage est de ±0,005 mm, la précision de répétition de 0,003 mm et la précision d'assemblage de 0,01 mm. Ces valeurs sont obtenues grâce à des mors de base rectifiés et ajustés sans jeu, en acier à outils traité et trempé en surface, avec des surfaces fonctionnelles rectifiées avec précision. La connexion reproductible des mors de serrage par dentelure fine ou rainure transversale garantit une liaison stable et répétable entre le mors de serrage et le mors de base sur de nombreux cycles de serrage.

Le PZS² est disponible en quatre tailles. La plus petite variante PZS² 80-36 atteint une force de serrage de 6 500 N pour un poids de 1,5 kg, tandis que la plus grande variante PZS² 280-100 développe des forces de serrage allant jusqu'à 40 000 N à une pression de service maximale de 10 bar. La course est comprise entre 2 et 6,5 mm par côté selon la taille, et la largeur de serrage va de 80 à 280 mm. La conception 100 % encapsulée protège fiablement le mécanisme de serrage contre la pénétration des liquides de refroidissement et des copeaux ; une connexion d'air d'étanchéité est disponible en option pour renforcer davantage cette protection.

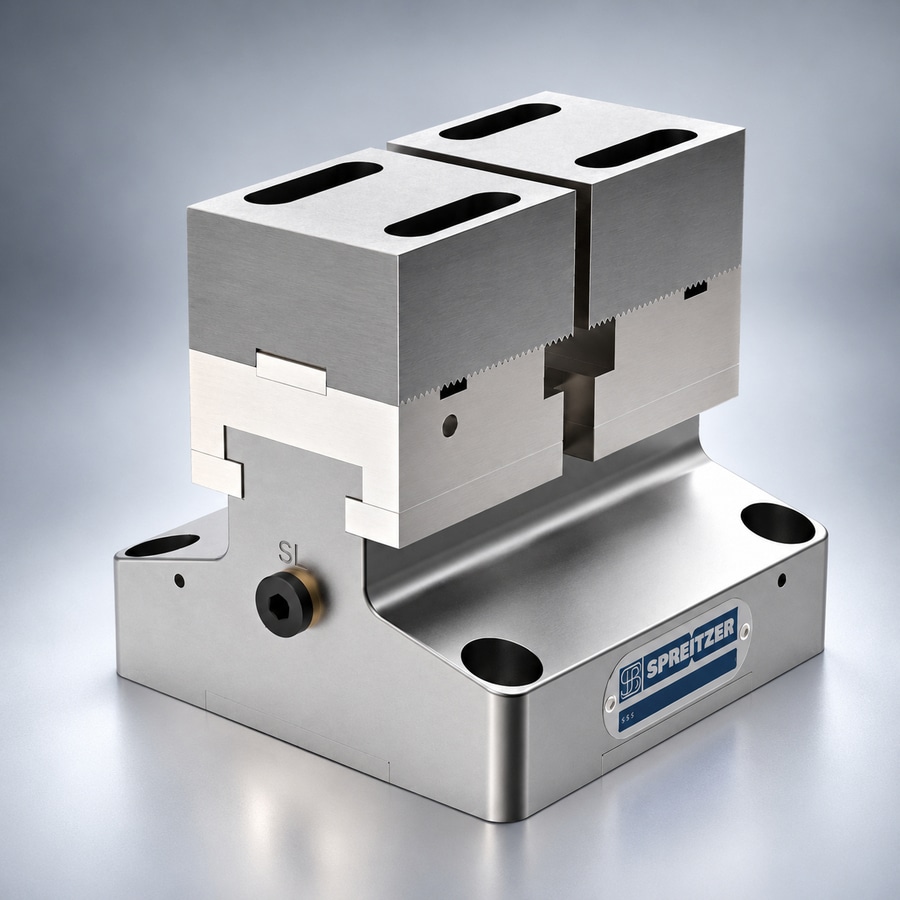

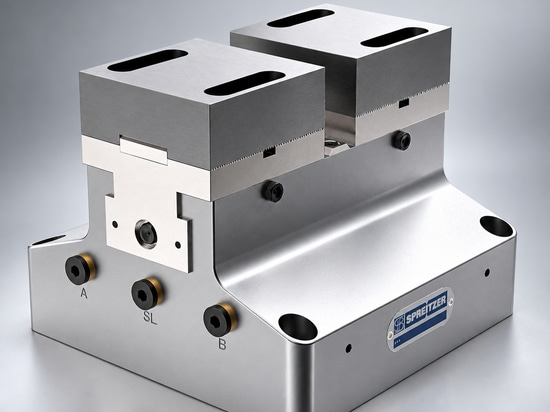

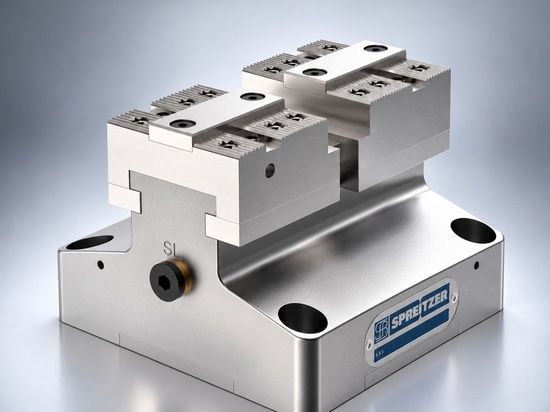

Le programme de mors du PZS² comprend des mors-blocs doux, des mors réversibles étagés à dentelure fine et des mors prismatiques à dentelure fine. Le serrage extérieur comme le serrage intérieur sont réalisables, ce qui étend le domaine d'application à une grande variété de pièces. Pour l'intégration dans des systèmes de bridage à point zéro, des alésages de montage personnalisés sont disponibles en option ; des plaques à grille, des plaques d'adaptation ou des solutions entièrement intégrées peuvent être utilisées comme éléments de positionnement. Des fonctions supplémentaires telles qu'un système de changement rapide des mors, la surveillance de la course de serrage, la surveillance de la force de serrage, la fonction de maintien de pression et la lubrification centrale permettent une adaptation étendue aux exigences spécifiques du processus.

Les principales applications du PZS² sont le bridage de bruts, le bridage de précision et l'automatisation des pièces en grande série. Développé et fabriqué par Spreitzer à Rottweil, le PZS² fait partie d'un programme complet de technique de bridage pour l'usinage automatisé et haute précision des pièces.
