#Tendances produits

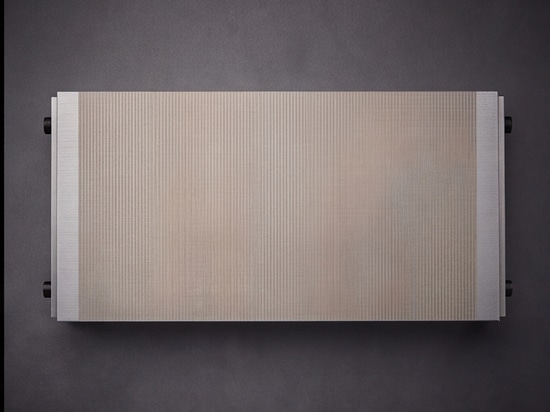

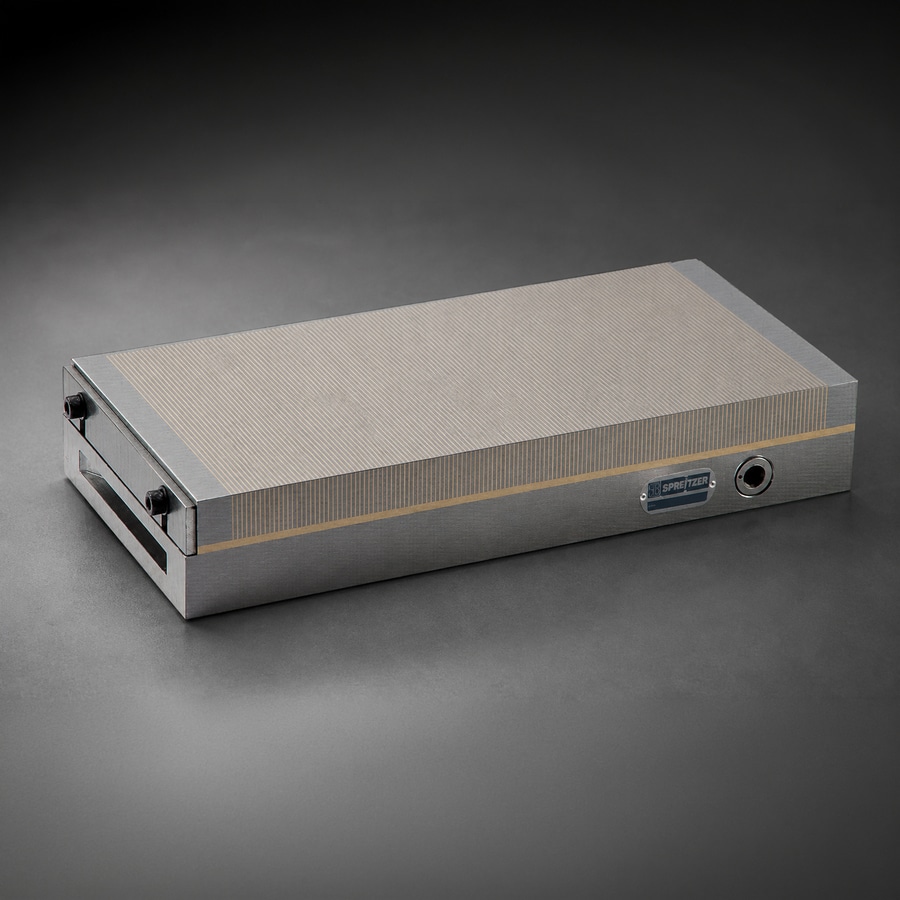

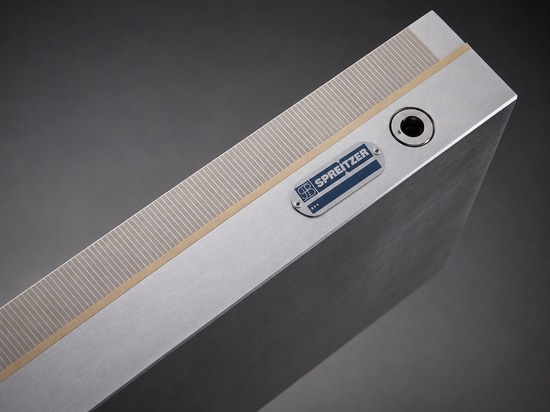

Plaque de bridage magnétique permanente à pôles fins Type SPPF : fixation sans déformation de pièces minces et sensibles
Fixation sur toute la surface sans forces de serrage mécaniques – pour la rectification, l'électroérosion, la mesure et le montage
Les composants à parois minces, les tôles fines et les pièces de précision sensibles posent un défi fondamental à la technique de bridage : les outils de bridage mécaniques conventionnels génèrent inévitablement des forces de serrage ponctuelles ou linéaires qui provoquent directement des déformations sur les pièces à faible épaisseur de matière. La pièce se déforme sous la pression de bridage, reprend sa forme après desserrage, et la précision dimensionnelle est perdue. Il en résulte une reprise qui aurait pu être entièrement évitée.
La solution réside dans un principe physique fondamentalement différent : au lieu d'une application concentrée des forces, une fixation uniforme sur toute la surface de contact. C'est précisément l'approche de la plaque de bridage magnétique permanente à pôles fins Type SPPF. Un pas de pôles fins de 0,5 et 1,5 mm distribue la force magnétique non pas en points concentrés, mais de manière homogène sur toute la surface de la pièce, générant une force de maintien allant jusqu'à 120 Newtons par centimètre carré, efficace même sur les composants les plus petits et les plus minces sans influencer leur forme.
Les détails de conception de la Type SPPF sont systématiquement adaptés aux opérations de rectification et d'électroérosion. La construction basse de la plaque garantit que la hauteur totale de la pièce reste disponible pour l'usinage, un facteur directement pertinent lors de la planification des cycles d'usinage et des trajectoires d'outils. L'ensemble de la construction est étanche aux liquides de refroidissement et à l'eau, ce qui permet un fonctionnement continu dans des conditions de rectification réelles avec utilisation de liquide de refroidissement, sans nécessiter de mesures de protection ni de dispositifs spéciaux. Un autre avantage pratique réside dans le faible magnétisme résiduel : après l'usinage, une démagnétisation fastidieuse des pièces est généralement inutile, ce qui accélère le changement de pièces et simplifie le déroulement du processus.

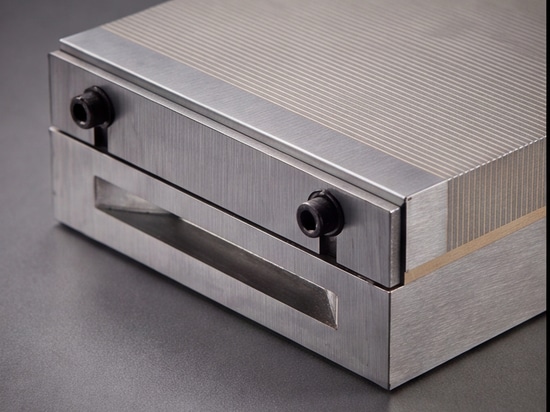

Le système magnétique lui-même fonctionne comme un système à aimants permanents purs, entièrement sans alimentation électrique. La commutation entre les positions bridée et desserrée s'effectue en douceur par levier, sans technologie de commande, sans câblage, sans dépendance vis-à-vis d'une source d'énergie. Cela rend la Type SPPF particulièrement flexible, y compris sur des machines sans connexion électrique disponible sur la table de la machine.

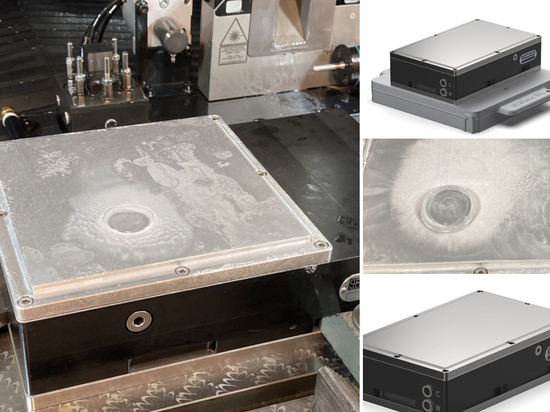

Le domaine d'application s'étend de la rectification plane et de l'électroérosion par enfonçage jusqu'à l'électroérosion par fil, en passant par les tâches de mesure et les travaux de montage – un seul système de bridage utilisable sur plusieurs étapes de production sans rechargement de la pièce. La Type SPPF est développée et fabriquée à Rottweil et fait partie d'un programme complet de technique de bridage allant des systèmes à aimants permanents à pôles fins aux systèmes électro-permanents avec des forces de maintien allant jusqu'à 200 Newtons par centimètre carré.
