Voir la traduction automatique
Ceci est une traduction automatique. Pour voir le texte original en anglais cliquez ici
#Livres blancs
{{{sourceTextContent.title}}}
Performance de compression monotone et cyclique des matériaux d'autocontrôle
{{{sourceTextContent.subTitle}}}
Papier Snowwhite2
{{{sourceTextContent.description}}}
Notre exploration des avancées scientifiques rendues possibles par l'imprimante 3D SLS Sharebot Snowwhite2 nous amène à une étude fascinante : "Monotonic and cyclic compressive performance of self-monitoring MWCNT/PA12 cellular composites manufactured by selective laser sintering" (Performance compressive monotone et cyclique des composites cellulaires MWCNT/PA12 autosurveillés fabriqués par frittage laser sélectif). Dans cet article, nous décrivons le problème central que cette recherche visait à résoudre et les principales découvertes qu'elle a permis de faire. Pour ceux qui souhaitent aller plus loin, nous fournirons également le résumé original et toutes les sources référencées.
Comprendre l'étude et ses principaux résultats
Cette étude a examiné les propriétés mécaniques et électriques de structures spéciales imprimées en 3D lorsqu'elles sont écrasées. Ces structures avaient la forme de nids d'abeilles et ont été fabriquées à l'aide de notre imprimante 3D Sharebot Snowwhite2. Deux matériaux différents ont été utilisés : du PA12 pur (un type de plastique) et un mélange de PA12 et de nanotubes de carbone (MWCNT).
Voici ce qu'ils ont trouvé :
Les structures en PA12 pur étaient plus solides et pouvaient absorber plus d'énergie, en particulier celles qui étaient plus denses (30 % et 40 % de matériau solide).
Les structures MWCNT/PA12 n'étaient pas aussi solides ou rigides que les structures PA12 pures, mais elles absorbaient très bien l'énergie (jusqu'à 53 % d'efficacité).
Plus intéressant encore, les structures MWCNT/PA12 pouvaient détecter les déformations, c'est-à-dire que leur résistance électrique changeait lorsqu'elles étaient déformées. Elles étaient très performantes à cet égard, agissant comme des capteurs intégrés.
Lorsque ces structures MWCNT/PA12 ont été écrasées à plusieurs reprises, leur résistance électrique a augmenté de manière significative au fur et à mesure qu'elles étaient endommagées. Cela signifie qu'elles pourraient potentiellement détecter les dommages au fur et à mesure qu'ils se produisent.
Principaux résultats
La principale découverte est que les structures en nid d'abeille imprimées en 3D et fabriquées à partir d'un mélange de PA12 et de nanotubes de carbone (MWCNT) peuvent agir comme des matériaux d'autodétection. Elles ne se contentent pas d'absorber l'énergie, elles ont aussi la remarquable capacité de détecter les déformations et les dommages dès qu'ils se produisent. Cela ouvre la voie à la création de structures intelligentes et légères capables de détecter leur propre état, ce qui pourrait être utile dans de nombreuses applications telles que l'aérospatiale ou l'industrie automobile pour la surveillance en temps réel.

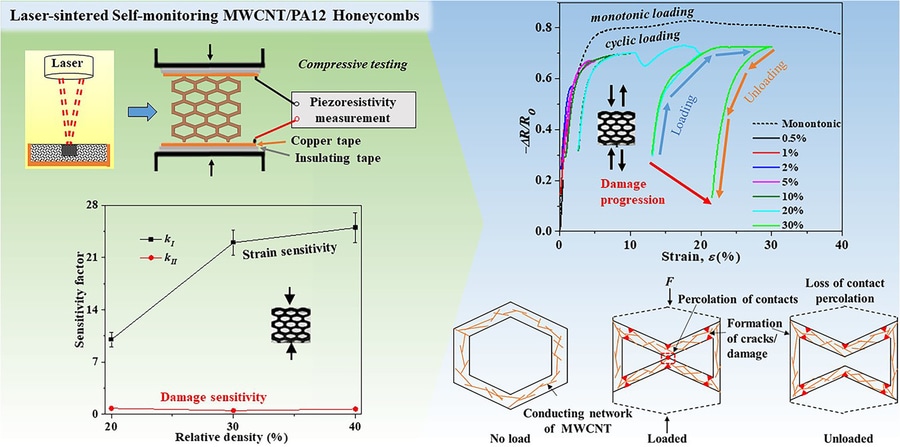

Performance de compression monotone et cyclique des composites cellulaires MWCNT/PA12 autosurveillés fabriqués par frittage sélectif par laser
Muhammad Umar Azam (a), S Kumar (b), Andreas Schiffer (a) (c)
a) Département d'ingénierie mécanique et nucléaire, Université Khalifa des sciences et technologies, Abu Dhabi, 127788, Émirats arabes unis
b) James Watt School of Engineering, Université de Glasgow, Glasgow, G12 8QQ, Royaume-Uni
c) Centre de recherche avancée et d'innovation (ARIC), Université Khalifa des sciences et technologies, 127788, Abou Dhabi, Émirats arabes unis
Réf. : https://www.sciencedirect.com/science/article/pii/S2666682025000106
Résumé
Nous étudions ici expérimentalement les propriétés mécaniques et piézorésistives de composites cellulaires frittés sélectivement au laser sous une charge de compression monotone et cyclique. Des structures hexagonales en nid d'abeille (HHS) avec des densités relatives de 20 %, 30 % et 40 % ont été imprimées en 3D à partir d'une poudre nanocomposite de nanotubes de carbone multiparois (MWCNT) et de polyamide 12 (PA12) avec 0,3 % en poids de MWCNT, broyée à la bille. Les HHS en PA12 pur présentaient une porosité plus faible et des propriétés mécaniques supérieures, notamment la résistance à l'effondrement, le module d'élasticité et l'absorption d'énergie, en particulier à des densités relatives plus élevées (30 % et 40 %). En particulier, l'absorption d'énergie spécifique pour les HHS de PA12 a atteint 24 J g-¹, sous compression hors du plan à une densité relative de 40 %. Par rapport au PA12 pur, les MWCNT/PA12 HHS ont montré une réduction de la résistance et du module, mais ont démontré une excellente efficacité d'absorption d'énergie allant jusqu'à 53 %. En outre, les MWCNT/PA12 HHS ont montré des capacités exceptionnelles de détection de la déformation dans la région élastique avec des facteurs de jauge allant jusqu'à 25. Les essais cycliques ont montré que la résistance à la charge nulle augmentait de manière significative au fur et à mesure que les dommages progressaient pendant la phase d'effondrement, soulignant leur potentiel d'application dans des structures légères et intelligentes avec des fonctionnalités intégrées de détection des déformations et des dommages.
