Résumé de la recherche

Une selle modulaire pour la réadaptation

Bon retour dans notre exploration des recherches de pointe rendues possibles, en partie, grâce à la précision et à la flexibilité de la technologie d'impression 3D SLS Sharebot Snowwhite. Aujourd'hui, nous mettons en avant l'étude « Design and fabrication of a modular ergonomic saddle for rehabilitation cycling through a combined additive manufacturing approach ». Ces recherches montrent comment les capacités de système ouvert du Snowwhite permettent aux scientifiques de dépasser la fabrication standard, en développant des structures en treillis complexes, spécifiques au patient, en TPU. Pour commencer, nous fournirons une explication simple de la manière dont les chercheurs ont optimisé ces matériaux et les principaux résultats qu'ils ont découverts. Après cet aperçu accessible, nous partagerons le résumé original et les citations pertinentes pour un examen plus approfondi des données.

Résumé de la recherche : Une selle modulaire pour la réadaptation
Cette étude se concentre sur la création d'une selle de vélo high-tech et personnalisable, spécialement conçue pour les patients en réadaptation physique. Les selles traditionnelles peuvent être inconfortables ou manquer du soutien spécifique nécessaire à la récupération médicale. Les chercheurs se sont donc tournés vers l'impression 3D pour créer une solution « hybride ».

L'approche de conception
Les chercheurs ont utilisé une conception modulaire en deux parties pour équilibrer résistance et confort :

La base : Fabriquée en acier inoxydable par fusion laser sur lit de poudre (LPBF) pour fournir une fondation rigide et réutilisable.

Le revêtement : C'est là que la technologie SLS brille. Les chercheurs avaient besoin d'un matériau flexible mais durable, choisissant finalement le TPU (polyuréthane thermoplastique) plutôt que le polypropylène (PP).

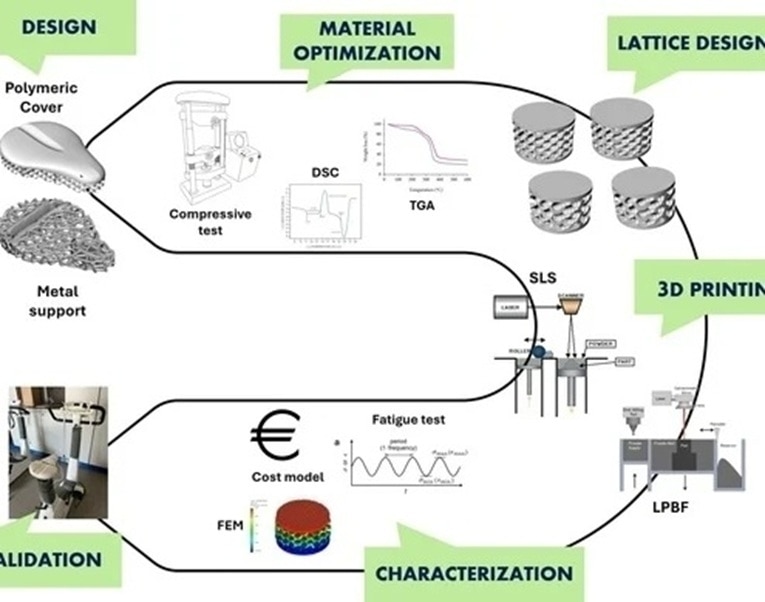

Cycle de production pour selle modulaire

Pourquoi le SLS était crucial pour la recherche
L'étude a utilisé le SLS pour créer des structures complexes de « réseau de Gyroïde ». Ce sont des motifs internes poreux, semblables à des éponges, qui permettent à la selle d'être molle dans certaines zones et ferme dans d'autres. En utilisant une imprimante SLS de qualité recherche, ils ont pu tester différentes tailles de cellules et épaisseurs de paroi pour trouver le « juste milieu » pour le confort du patient.

Le processus de test

Criblage des matériaux : Ils ont utilisé l'analyse thermique pour prouver que le TPU est plus facile à traiter et meilleur pour absorber l'énergie.

Durabilité : Ils ont « torturé » les revêtements TPU imprimés avec 10 000 cycles de compression pour s'assurer qu'ils ne perdraient pas leur forme lors d'une utilisation à long terme.

Modélisation informatique : Ils ont utilisé des simulations par la méthode des éléments finis (FEM) pour prédire comment la selle se déformerait sous le poids d'un cycliste.

La découverte : Qu'ont-ils trouvé ?
Les chercheurs ont prouvé avec succès que la fabrication additive modulaire est à la fois techniquement et économiquement viable pour les équipements médicaux.

Les résultats « révolutionnaires » spécifiques étaient :

La géométrie optimale : Ils ont identifié qu'un réseau de Gyroïde avec une taille de cellule de 8 mm et une épaisseur de paroi de 0,3 mm offrait l'équilibre parfait – suffisamment flexible pour le confort mais assez stable pour ne pas se casser ou se déformer de manière permanente.

Durabilité économique : Comme la base métallique coûteuse est standardisée et réutilisable, seul le revêtement TPU imprimé en 3D doit être personnalisé pour chaque patient. Cela réduit considérablement le coût de l'équipement médical personnalisé.

Succès fonctionnel : Le prototype final n'était pas seulement une expérience de laboratoire ; il a été monté et testé avec succès sur un véritable ergocycle, prouvant qu'il fonctionne dans le monde réel.

Développement d'une selle modulaire ergonomique fabriquée de manière additive pour le cyclisme de réadaptation
Alberto Iglesias Calcedo1,†, Chiara Bregoli2,†, Valentina Abbate1, Marta Mondellini3, Jacopo Fiocchi2, Gennaro Rollo4, Cristina De Capitani1, Marino Lavorgna1,4, Marco Sacco3 … Alfredo Ronca1,*
1 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
2 Institute of Condensed Matter Chemistry and Technologies for Energy (ICMATE), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
3 Institute of Intelligent Industrial Technologies and Systems for Advanced Manufacturing (STIIMA), National Research Council (CNR), Via Gaetano Previati, 1/E, 23900 Lecco, Italy
4 Institute of Polymers, Composites and Biomaterials (IPCB), National Research Council (CNR), P.le E Fermi 1, 80055 Portici, Italy
Ref.: https://www.mdpi.com/1996-1944/18/22/5242

Résumé
Ce travail rapporte la conception, la fabrication et la validation d'une selle ergonomique modulaire pour le cyclisme de réadaptation, développée grâce à une approche combinée de fabrication additive. La selle se compose d'un support métallique produit par fusion laser sur lit de poudre (LPBF) en acier inoxydable AISI 316L et d'un revêtement polymère ergonomique fabriqué par frittage laser sélectif (SLS) en utilisant du polyuréthane thermoplastique (TPU). Un criblage préliminaire des matériaux entre le TPU et le polypropylène (PP) a été effectué, le TPU étant choisi pour sa réponse élastique supérieure, sa dissipation d'énergie et sa meilleure aptitude au procédé SLS, comme confirmé par des analyses thermiques. Une série de configurations de réseau de Gyroïde avec différentes tailles de cellules et épaisseurs de paroi a été conçue et testée mécaniquement. Des tests cycliques sous conditions contrôlées en contrainte et en déplacement ont démontré que la configuration avec une taille de cellule de 8 mm et une épaisseur de paroi de 0,3 mm offrait le meilleur équilibre entre conformité et stabilité, montrant une déformation permanente minimale après 10 000 cycles et une réponse en force stable sous des déplacements répétés. Des simulations par la méthode des éléments finis (FEM), paramétrées à l'aide de données élastiques et de densité obtenues expérimentalement, ont bien corrélé avec les résultats mécaniques, soutenant l'évaluation comparative de la rigidité. De plus, un modèle de coût axé sur le composant TPU personnalisable a confirmé la viabilité économique de l'approche modulaire, où la base métallique reste un standard réutilisable. Enfin, la selle modulaire a été fabriquée et montée avec succès sur un ergocycle, démontrant sa faisabilité fonctionnelle.
