Percée technologique des disques durs !
{{{sourceTextContent.subTitle}}}
Un chercheur du Nord aide à l'orientation dans le domaine de la construction sans tranchée
{{{sourceTextContent.description}}}
En tant que technologie de base de la pose de pipelines sans tranchée, la technologie HDD impose des exigences extrêmement élevées en matière de contrôle de la direction du trépan. Le contrôle précis de la trajectoire de forage dépend d'un équipement de mesure directionnelle très performant. Grâce à ses avantages techniques uniques, la sonde nord ER-MNS-09 est devenue un équipement clé pour améliorer l'efficacité et la précision de la construction dans les opérations de forage à l'explosif.
Percée technologique dans le domaine du HDD ! Le chercheur de nord aide à l'orientation dans la construction sans tranchée
Principaux défis et exigences en matière d'orientation de la construction par HDD
La construction par HDD nécessite l'exécution de processus de forage de trous pilotes, d'expansion de trous et de retrait de pipelines sous terre. L'équipement directionnel doit répondre aux exigences d'adaptation à un espace étroit, d'orientation de haute précision, de résistance aux interférences environnementales complexes et aux vibrations d'impact, et d'adaptation à des conditions de travail extrêmes.
Avantages techniques et compatibilité HDD de l'ER-MNS-09
**Mesure de haute précision pour assurer le contrôle de la trajectoire**
La précision de l'azimut peut atteindre 0,25°, et la précision de l'attitude est ≤0,2°. Avec un taux de mise à jour des données de 100 Hz, il permet un fonctionnement stable dans une plage d'inclinaison de -85~85°. L'opérateur peut ajuster la trajectoire du trépan à temps sur la base des données de mesure pour répondre aux restrictions strictes sur la déviation de la trajectoire dans la construction HDD ;
**Conception extrêmement compacte, intégrée dans l'espace central du tube de la sonde**

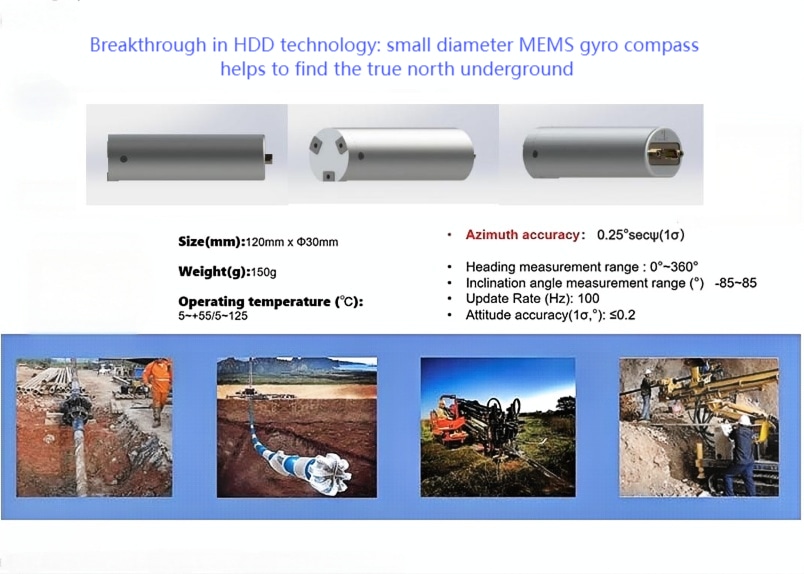

Le tube de sonde guidé par HDD doit être intégré à l'extrémité avant du tube de forage, et la taille et le poids de l'équipement sont limités. Le chercheur de nord ER-MNS-09 a un diamètre de seulement 30 mm, une longueur de 120 mm et un poids de ≤150g. Il peut être intégré de manière transparente dans le tube de sonde ou la tête de guidage à l'avant de l'équipement de forage, et convient aux équipements de forage courants.
**Recherche autonome du nord et interférence anti-magnétique**
Grâce à l'adoption d'un gyroscope MEMS de haute précision capable de trouver le nord de manière autonome, l'alignement initial est achevé en 5 minutes, sans dépendre du champ géomagnétique, et peut fournir de manière stable les informations relatives à l'azimut, à l'angle de tangage et à l'angle de roulis du nord réel dans des environnements soumis à de fortes interférences, tels que les mines souterraines, les pipelines en métal ou les environnements électromagnétiques puissants.
Conception à semi-conducteurs : pas de pièces mécaniques rotatives, excellente capacité de résistance aux chocs et aux vibrations, répondant aux exigences de fiabilité dans des conditions de vibrations sévères pendant le forage.
**Adaptation à de nombreuses températures pour faire face à des conditions de travail extrêmes**
Compensation complète de l'étalonnage de la température : La version à température normale supporte une température de fonctionnement de 5~+55°C, et la version à haute température supporte 5~125°C. Il peut résister à de fortes vibrations et à des chocs pour garantir une fiabilité à long terme dans les puits profonds, les environnements boueux ou les conditions de chocs importants.
