Bathymétrie de précision dans les canyons verticaux avec HydroBeam M4

{{{sourceTextContent.subTitle}}}

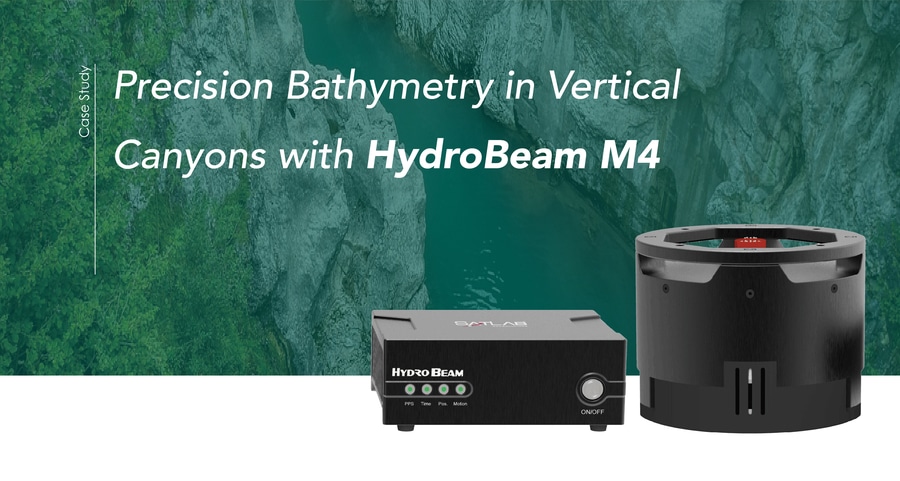

Le sondeur multifaisceaux HydroBeam M4 est spécialement conçu pour les levés hydrographiques de haute précision sur des terrains sous-marins complexes et verticaux.

{{{sourceTextContent.description}}}

Contexte du projet

Une rivière étroite serpente dans un canyon spectaculaire, dont les parois rocheuses abruptes et presque verticales s'élèvent brusquement de part et d'autre. La profondeur de l'eau fluctue de manière imprévisible, allant de zones peu profondes de 1 mètre à des bassins profonds de 20 mètres, créant ainsi un paysage sous-marin difficile et dynamique. Pour la centrale hydroélectrique locale, une compréhension précise de ce terrain n'est pas seulement une tâche technique, elle est essentielle pour la sécurité de l'exploitation. Les outils d'arpentage traditionnels peinent à obtenir des mesures fiables le long de ces parois de canyon quasi verticales, ce qui laisse des lacunes dans les données et augmente les risques.
Pour relever ces défis, l'équipe du projet a déployé le sondeur multifaisceaux HydroBeam M4, conçu spécifiquement pour les levés hydrographiques de haute précision sur des terrains sous-marins complexes et verticaux.

Les défis sous la surface
L'étude d'un canyon comme celui-ci présente de nombreux obstacles :
Des limites étroites : certains tronçons de rivière mesurent moins de 20 mètres de large.
Parois verticales : les pentes extrêmes créent des distorsions de faisceau et des réflexions acoustiques imprévisibles.
Profondeurs variables : les transitions rapides entre les eaux peu profondes et les eaux profondes rendent les mesures difficiles.
Anomalies acoustiques : les réflexions multiples entre les parois du canyon, le lit de la rivière et la surface de l'eau peuvent produire des données bruyantes ou trompeuses.

Déploiement de la solution
L'équipe du projet s'est appuyée sur les capacités avancées de l'HydroBeam M4 pour relever ces défis :
couverture de 150° pour l'acquisition de données sur les parois latérales
1024 faisceaux fournissant des nuages de points bathymétriques denses et à haute résolution
L'algorithme de terrain vertical garantit des mesures stables sur les pentes raides et les parois verticales.
Le GNSS, l'IMU et le SVS intégrés simplifient l'installation et permettent un positionnement précis et une compensation des mouvements
Processus d'acquisition des données
1.Planification des lignes de levés
Lignes de levés parallèles avec un chevauchement de ≥30% pour assurer une couverture complète
Mesures d'étalonnage recueillies à des endroits clés du terrain
2.Enquête sur le terrain
Petit navire de prospection équipé d'HydroBeam M4
Profils de vitesse du son mesurés en plusieurs endroits pour corriger les variations de la propagation du son
3.Acquisition en temps réel
Le logiciel HydroBeam Monitor ajuste automatiquement les paramètres du système pour assurer la stabilité des données.
Le logiciel SLHydro Survey collecte les données et fournit une visualisation en temps réel.
Traitement des données
Logiciel : SLHydro Survey utilisé pour le post-traitement
Intégration des données : Les mesures GNSS, IMU et multifaisceaux sont fusionnées avec les paramètres d'étalonnage
Filtrage du bruit : Suppression des points de profondeur anormaux ou erronés
Résultat : Nuages de points sous-marins 3D à haute résolution, cartes de contours et profils transversaux adaptés à l'analyse technique.
L'étude des canyons prouve que l'HydroBeam M4 est une solution qui change la donne pour les terrains verticaux difficiles. En fournissant une bathymétrie haute résolution à couverture complète avec fiabilité et précision, il permet aux ingénieurs et aux opérateurs de prendre des décisions en toute confiance, tout en établissant une nouvelle norme en matière de levés hydrographiques.
Résultat du projet
Le sondeur multifaisceaux HydroBeam M4 a transformé avec succès un levé vertical complexe de canyon en une opération précise, efficace et fiable. En plus de fournir une bathymétrie à haute résolution et à couverture complète, il permet aux ingénieurs et aux exploitants de centrales hydroélectriques de prendre des décisions éclairées en toute confiance, redéfinissant ainsi les normes en matière de levés hydrographiques dans des environnements difficiles.
